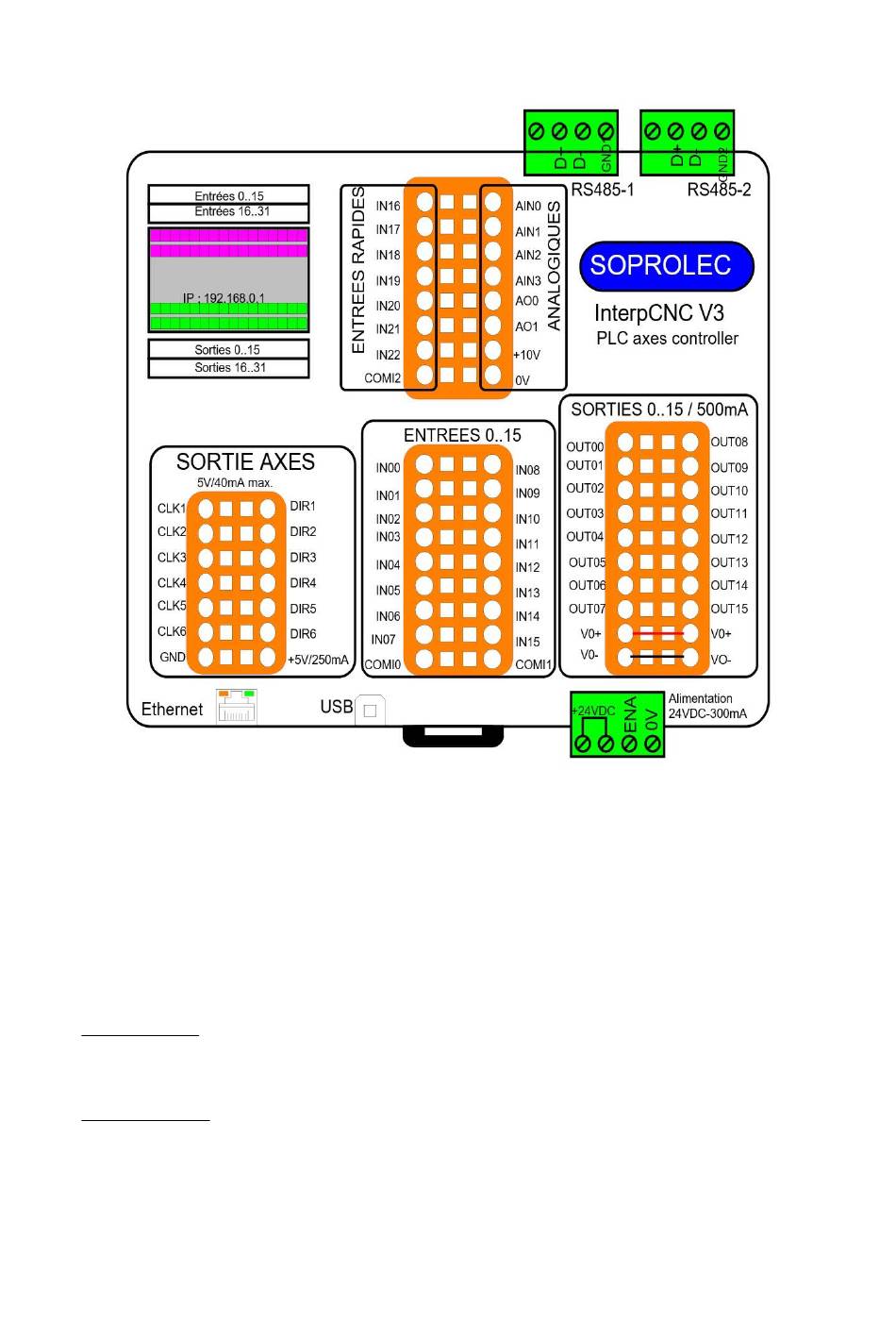

Vue d'ensemble de la carte InterpCNC V3
Alimentation :
Alimentation de la carte en 24VDC/300mA
Caractéristiques des sorties :
Sorties 0 à 15 : Sorties Opto-Isolées, 500mA maxi par sortie.
Attention : ne pas consommer 500mA sur plusieurs sorties en même temps.
Ces sorties doivent être alimentées en externe sur VOut+ et Vout-, tension < 32V.
Sorties 16 à 96 : Sorties virtuelles, nécessitent un ou plusieurs boîtiers d'extension de sorties
via communication Modbus (exemple : Kinco KS123). Voir mise en œuvre page 28.
Sorties PUL1 à PUL6, et DIR1 à DIR6 : Sortie TTL 5V/40mA maxi
4/35
