Communication
2.1 Communication PROFIBUS

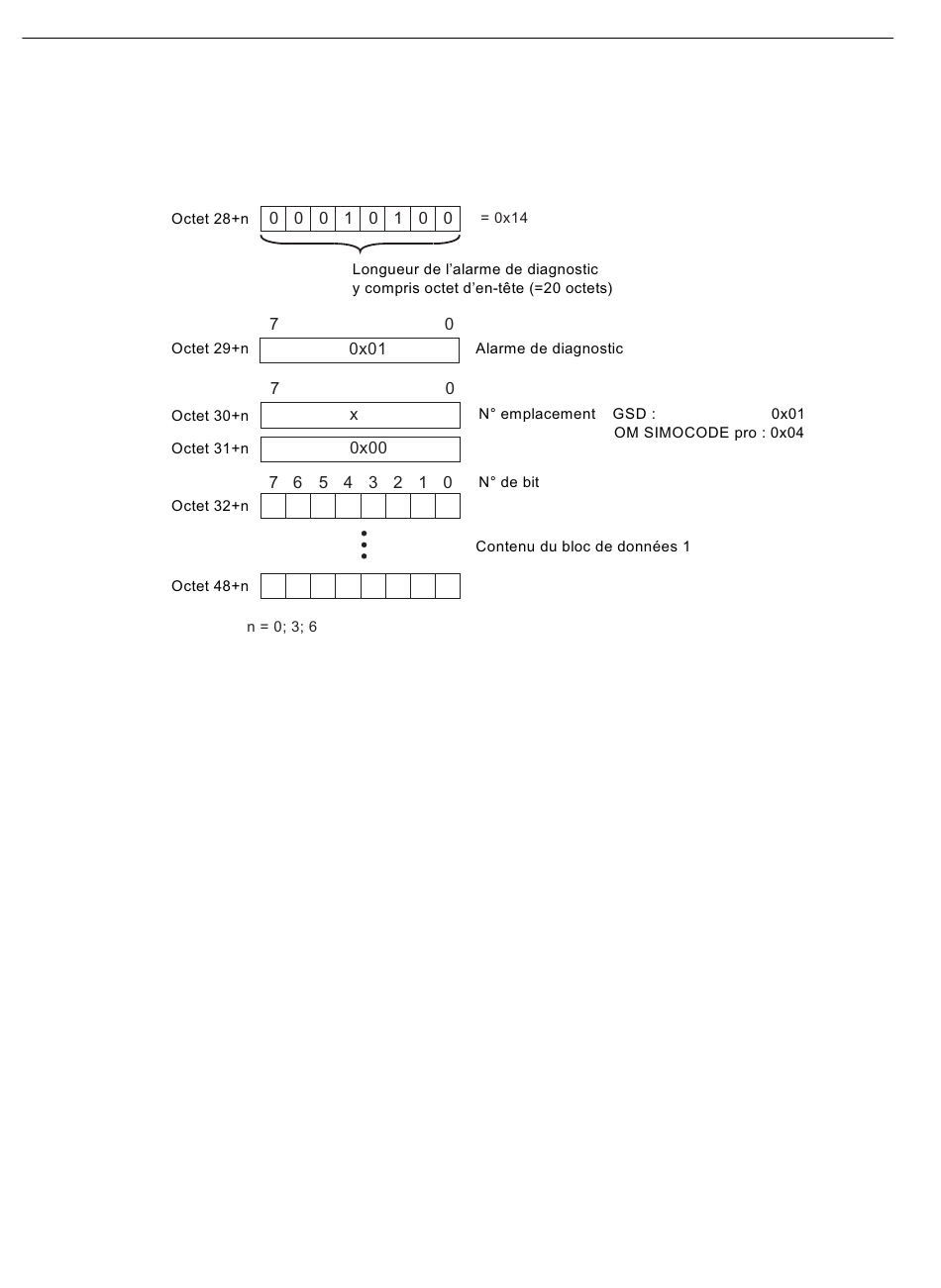

Alarme de diagnostic - structure
La structure de l'alarme de diagnostic est la suivante :
Figure 2-8
L'octet de début du bloc de l'alarme de diagnostic peut se déplacer de 3 ou 6 octets en
fonction du nombre des blocs destinés au diagnostic spécifique à la voie.
Une description des informations se trouvant dans le bloc de données 1 est donnée au
chapitre Messages détaillés du diagnostic esclave (Page 153).
Alarmes - alarme de processus
Les sources des alarmes de processus sont des défauts, des alarmes et des messages du
processus.
Dès que SIMOCODE pro délivre une alarme de processus, SIMATIC-S7 démarre l'alarme de
processus OB 40.
Alarme de processus - structure
La structure de l'alarme de processus est la suivante :
34
Structure de l'alarme de diagnostic
