4.6 Directives en matière de qualité de l'eau
La dureté excessive de l'eau peut entraîner une accumulation de chaux
dans les serpentins en acier inoxydable ou les tubes. L'accumulation
de chaux en raison de la dureté excessive de l'eau n'est pas couverte
par la garantie. La dureté de l'eau doit se situer à l'intérieur des limites
suivantes :
Paramètre
Unité
Caractéristique
générale
Valeur de pH
pH
Oxygène dissous
mg/l
Fer (Fe) total
mg/l
Cuivre (Cu) total
mg/l
Na
SO
mg/l
2
3
N
H
mg/l
2
4
PO
mg/l
4
CaCO
ppm
3
Phosphate trisodique
ppm
Chlore
ppm
Pression
psi
Glycol
%
− Évitez d'employer un système de remplissage d'eau automatique.
− Servez-vous uniquement d'eau non traitée pour remplir le
système.
− Ne vous servez pas de phosphate trisodique.
− Ne vous servez pas d'eau de remplissage traité par un échangeur
à sel (échangeur d'ions).
− Consultez un spécialiste en traitement de l'eau local pour obtenir
des recommandations si un des paramètres du tableau ci-dessus
se trouve à l'extérieur des valeurs indiquées.
− Si vous employez du polyéthylène réticulé perméable à l'oxygène,
le système doit être séparé de la chaudière par un échangeur
thermique.
− Un vase d'expansion de la bonne taille et fonctionnel doit être
installé.
− Un débit excessif peut entraîner des dommages à l'échangeur
thermique par érosion.
9
MISE EN GARDE : Pour la protection contre le gel, employez uniquement
du propylèneglycol, avec des inhibiteurs de calcaire, avec un volume
maximal (concentration) de 50 % de glycol. La protection contre le gel
et le niveau de l'inhibiteur doivent être vérifiés annuellement lors de
l'entretien régulier prévu de la chaudière à condensation.
9
MISE EN GARDE : La chaudière, lorsqu'elle est raccordée à un système
de réfrigération, doit être installée de manière à ce que la matière
refroidie soit acheminée parallèlement à la chaudière à l'aide des
vannes adéquates pour empêcher la matière refroidie d'entrer dans
la chaudière.
MISE EN GARDE : Le système de tuyauterie d'une chaudière à eau chaude
raccordé aux serpentins de chauffage situés dans les appareils de
traitement de l'air où ils peuvent être exposés à la circulation d'air refroidi
doit être muni de vannes de débit ou d'un autre moyen automatique
visant à prévenir la circulation par gravité de l'eau de la chaudière durant
le cycle de refroidissement. Une pression d'eau minimale est nécessaire
pour le rendement optimal. Pression d'eau minimale requise : 7,25 psi
(0,5 bar).
4.7 Tuyauterie d'alimentation et de retour
La chaudière Array est munie de brides ANSI de 2,5 po pour le modèle
AR 800 pour les raccords de tuyauterie d'alimentation et de retour du
système d'eau. L'emplacement physique des raccords de tuyauterie
d'alimentation et de retour se trouve sur le dessus de l'appareil comme
illustré dans la Fig. 9.
Valeur
Incolore, sans sédiment
Minimum 6,5; maximum 9
< 0,05
< 0,3
< 0,1
< 10
< 3
< 15
Minimum 50; maximum 150
aucun
< 100
Minimum 7,25; maximum 80
Max. 50 % (propylèneglycol
uniquement)
Raccord
de gaz

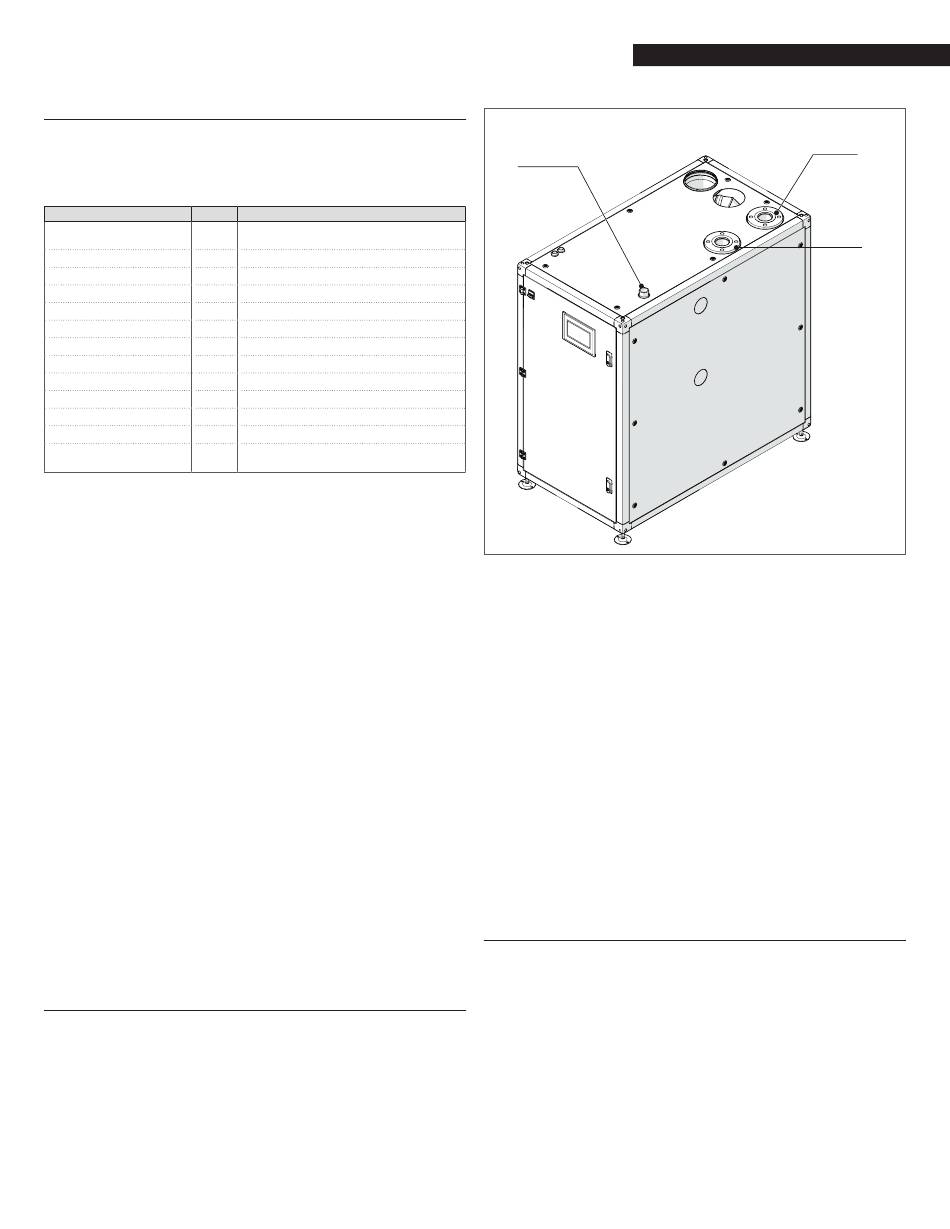

Raccords de modèle Array AR 800
Fig. 9
9
MISE EN GARDE : Avant de raccorder la chaudière au système de
chauffage, purgez le système de chauffage pour éliminer le sédiment,
le flux, la crasse et d'autres matières étrangères. L'échangeur
thermique peut être endommagé par le sédiment ou la corrosion.
9
MISE EN GARDE : N'employez aucun liquide de nettoyage non
compatible avec le matériau de la chaudière, y compris des acides
(p. ex., acides chlorhydriques et/ou autres acides semblables), peu
en importe la concentration.
9
MISE EN GARDE : Introduire de l'eau douce dans le système augmente
la présence d'oxygène et peut entraîner la corrosion des composantes
en métal. Réparez immédiatement tout égouttement ou fuite dans le
système pour éviter l'introduction constante d'air dans le système.
9
MISE EN GARDE : La fluctuation excessive des changements de
pression dans le système peut entraîner la fatigue et l'usure
prématurée de l'échangeur thermique. Cela est dommageable à
l'intégrité des composantes de la chaudière et du système. Il est
obligatoire de maintenir une pression de fonctionnement constante.
Une pression d'eau minimale est nécessaire pour le rendement optimal.
Pression d'eau minimale requise : 7,25 psi (0,5 bar).
4.8 Interrupteur à bas niveau d'eau
Une protection contre les bas niveaux d'eau est installée à deux niveaux :
− niveau de la chaudière
− niveau de l'échangeur thermique
Niveau de la chaudière :
Un interrupteur à bas niveau d'eau est installé sur le dessus du collecteur
d'alimentation
de chaque chaudière. Pour vérifier son fonctionnement, servez-vous de
l'écran tactile HMI, accédez à l'écran Module (consultez la section 6.3.3),
appuyez sur la touche LWCO TEST (essai d'interrupteur à bas niveau d'eau),
puis confirmez. Le message d'erreur « 33 LWCO/Air inlet block » (blocage
d'interrupteur à bas niveau d'eau / prise d'air) s'affiche à l'écran.
À ce stade, appuyez sur la touche de remise à zéro. L'erreur se désactive.
17
INSTALLATION
Retour
d'eau
(prise)
Alimenta-
tion en eau
(sortie)
