Sécurité de fonctionnement en alimentation sur batterie
Sécurité de fonctionnement en alimentation sur batterie
Pour plus de sécurité, le châssis de l'instrument doit toujours être relié à la prise de terre.
AVERTISSEMENT : Pour éviter tout risque d'électrocution, utilisez toujours le câble de mise à la terre fourni par Tektronix lorsque
l'oscilloscope fonctionne sur batterie et n'est pas branché à l'alimentation externe. Le câble de mise à la terre fourni par Tektronix
n'est pas destiné à une utilisation permanente.
En l'absence de connexion entre le châssis et la mise à la terre, vous risquez de recevoir une décharge provenant d'une partie métallique
apparente sur le châssis si vous reliez une entrée à une tension dangereuse
(> 30 V
, > 42 V
). Pour vous protéger contre tout risque d'électrocution, branchez le câble de mise à la terre fourni par Tektronix.
RMS
pk
Le câble de mise à la terre est nécessaire pour assurer une liaison de protection entre l'oscilloscope et la borne de terre dédiée,
conformément aux codes NEC, CEC et aux codes locaux. Pensez à faire appel à un électricien qualifié pour faire approuver votre
installation.
Le câble de mise à la terre doit être branché avant la mise sous tension de l'oscilloscope et avant le placement des sondes sur un circuit.

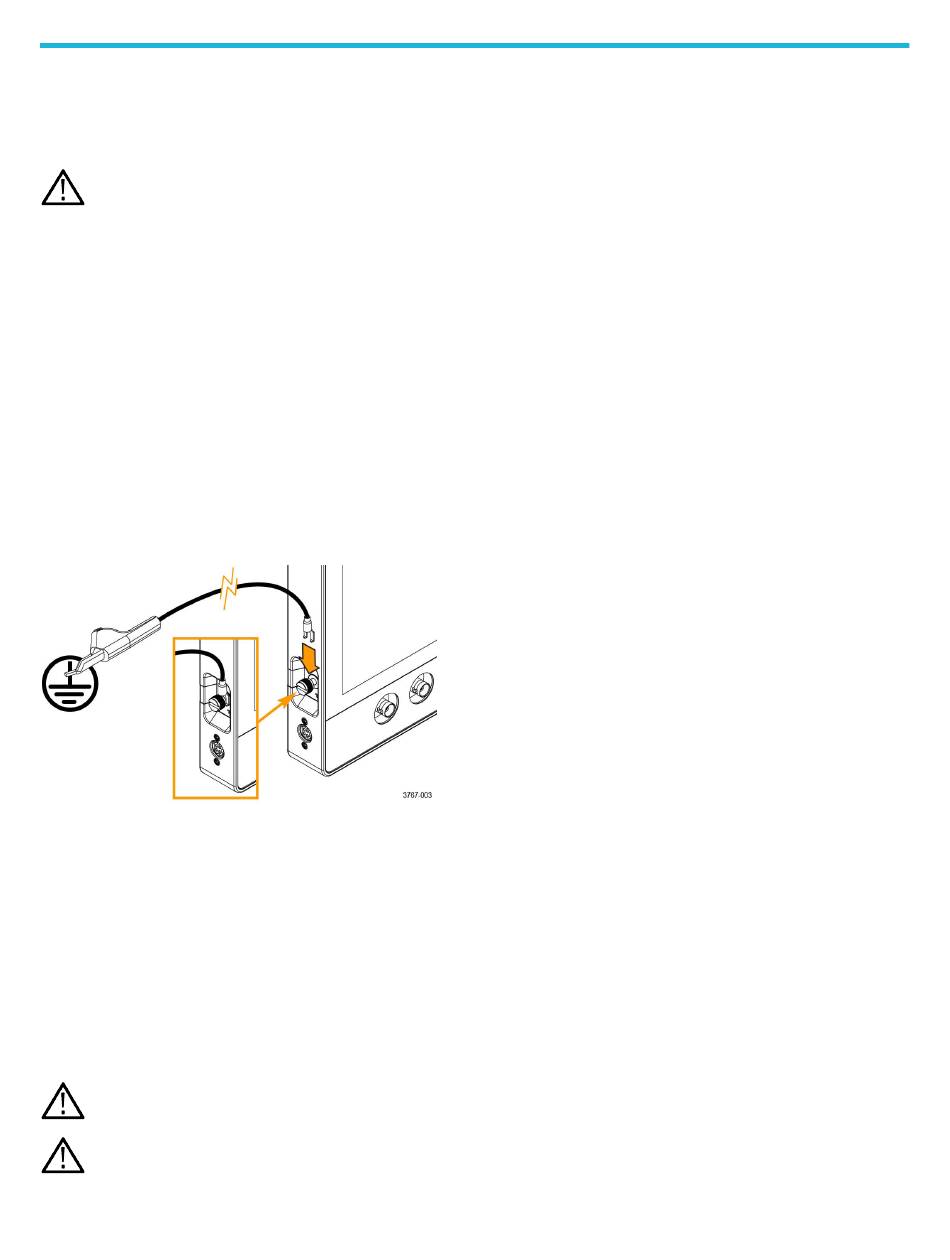

Branchez le câble de mise à la terre de la borne de cosse à la terre du panneau latéral de l'instrument à une borne de terre dédiée.
Assurez-vous que les dents de la pince crocodile assurent un bon contact électrique et qu'elles ne glissent pas.
La pince crocodile du câble de mise à la terre doit être branchée à une borne de terre, une barre de terre ou des points de mise à
la terre identifiés (une armoire rack par exemple) prévus à cet effet. Assurez-vous de disposer d'une bonne connexion électrique à un
dispositif de mise à la terre adéquat identifié par un symbole de mise à la terre de protection, la mention TERRE/terre ou la couleur
verte (vis/conducteur de mise à la terre de couleur verte). En l'absence de l'une de ces indications, vous devez partir du principe que la
connexion n'est pas mise à la terre.
Vérifiez toujours que le câble de mise à la terre assure un bon contact électrique en utilisant un ohmmètre ou un multimètre de continuité
entre la borne de terre dédiée et la borne de cosse à la terre sur le panneau latéral de l'oscilloscope. Effectuez une nouvelle vérification
chaque fois que l'oscilloscope est laissé sans surveillance.
Assurez-vous que la borne de terre dédiée est située à proximité du circuit testé. Maintenez le câble de mise à la terre à l'écart de toute
source de chaleur et de tout risque mécanique, notamment des bords tranchants, des filetages de vis, des pièces mobiles et la fermeture
de portes/capots. Avant toute utilisation, vérifiez que le câble, l'isolation et les extrémités des bornes ne sont pas endommagés. N'utilisez
jamais un câble de mise à la terre endommagé. Contactez Tektronix pour remplacement.
Si vous ne reliez pas le câble de mise à la terre, vous vous exposez à un risque d'électrocution en cas de connexion de l'oscilloscope à
une tension dangereuse. Vous pouvez continuer à utiliser l´oscilloscope si le signal que vous connectez à l´extrémité de la sonde, le centre
du connecteur BNC ou le fil du commun ne dépasse pas 30 V
reliés à la même tension.
AVERTISSEMENT : Des tensions élevées peuvent exister à des endroits inattendus en raison d'un montage défectueux de
l'appareil testé.
ATTENTION : Lorsque vous utilisez l'instrument sur batterie, ne connectez pas d'appareil à la terre (tel qu'une imprimante ou un
ordinateur) à l'oscilloscope à moins que le câble de mise à la terre de l'instrument ne soit connecté à la terre.
10
(42 V
). Assurez-vous que tous les fils du commun de la sonde sont
eff
pk
