20
digiCLIP DF30DP/DF31DP
Raccordement du capteur en câblage six fils
Les bornes de raccordement du capteur sont codées par des cavaliers pour
permettre leur enfichage sur les prises femelles sans risque d'erreur.
Le raccordement est en technique six fils (avec deux fils de contre réaction).
NOTE
Dans le cadre de câble à double blindage, le blindage intérieur est mis à la
masse et le blindage extérieur à la terre.
2' 2 3 3'
4 1
blindage extérieur du câble
blindage intérieur du câble

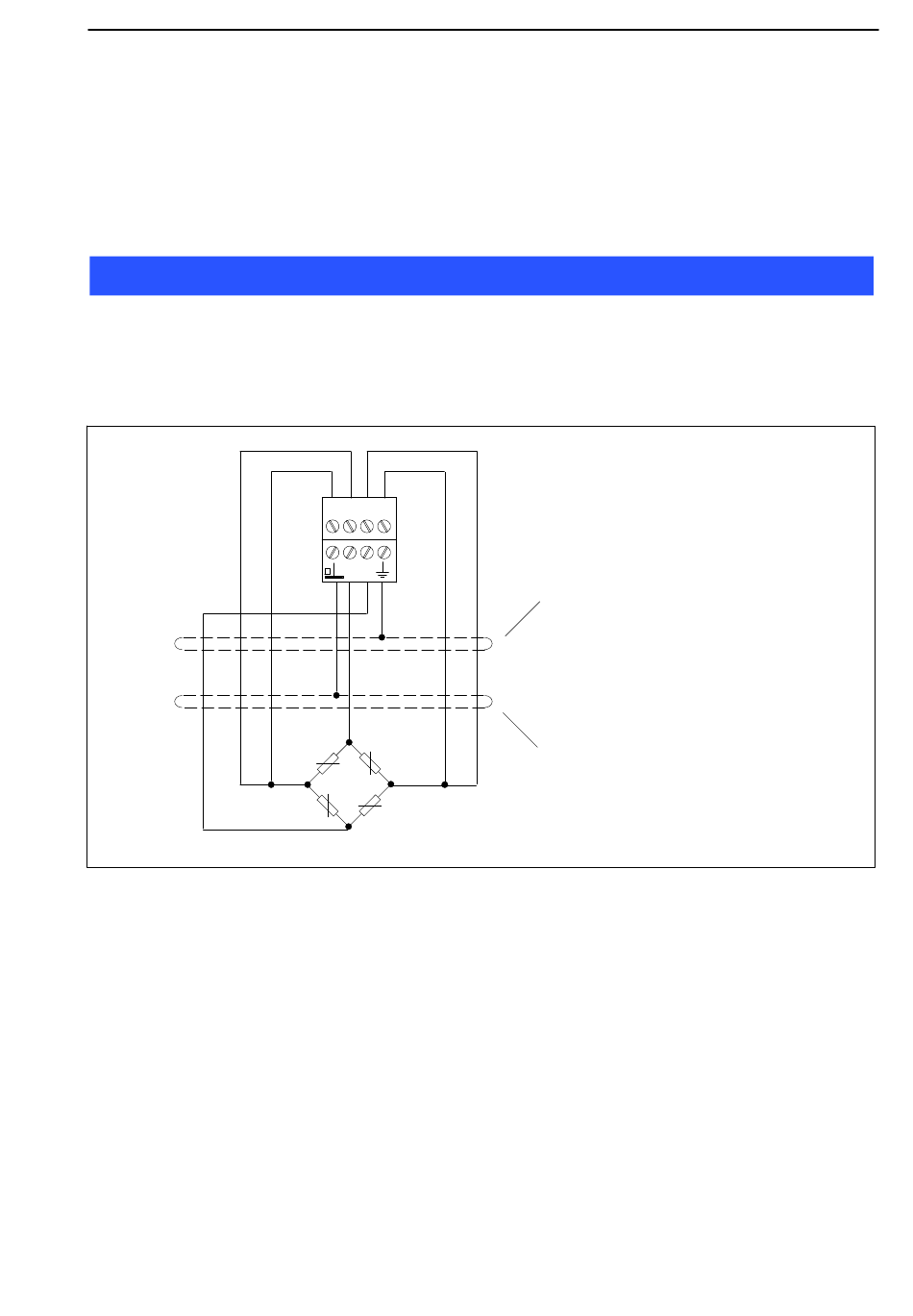

Fig. 4.3: Raccordement du capteur en câblage six fils
Raccordement du capteur en câblage quatre fils
Dans le cadre d'un branchement en technique 4 fils, les raccordements de
compensation de câbles longs ne sont pas disponibles. C'est la raison pour
laquelle il convient de tenir compte de l'influence des câbles lors du calibrage.
Ceci peut être exécuté avec l'assistant digiCLIP, dans la zone "Mise à
l'échelle par 2 points".
Dans le cadre d'un branchement en technique 4 fils, la fonctionnalité
TEDS n'est pas disponible.
A1895−3.0 fr
HBM
