digiCLIP DF30DP/DF31DP
interne permettent la connexion locale de la tension d'alimentation, du bus
PROFIBUS et de la synchronisation.
Relier plusieurs modules l'un avec l'autre:
emboîter les modules 1, 2 et 3 l'un dans l'autre.
lors d'un montage sur plusieurs niveaux: brancher le connecteur
SYNC−OUT sur le module 3 (voir Fig. 3.4 et Fig. 4.5), puis le raccorder à
SYNC−IN du premier module du niveau suivant.
Module à
l'état à la livraison
Fig. 3.3
montage de modules
SYNC−OUT

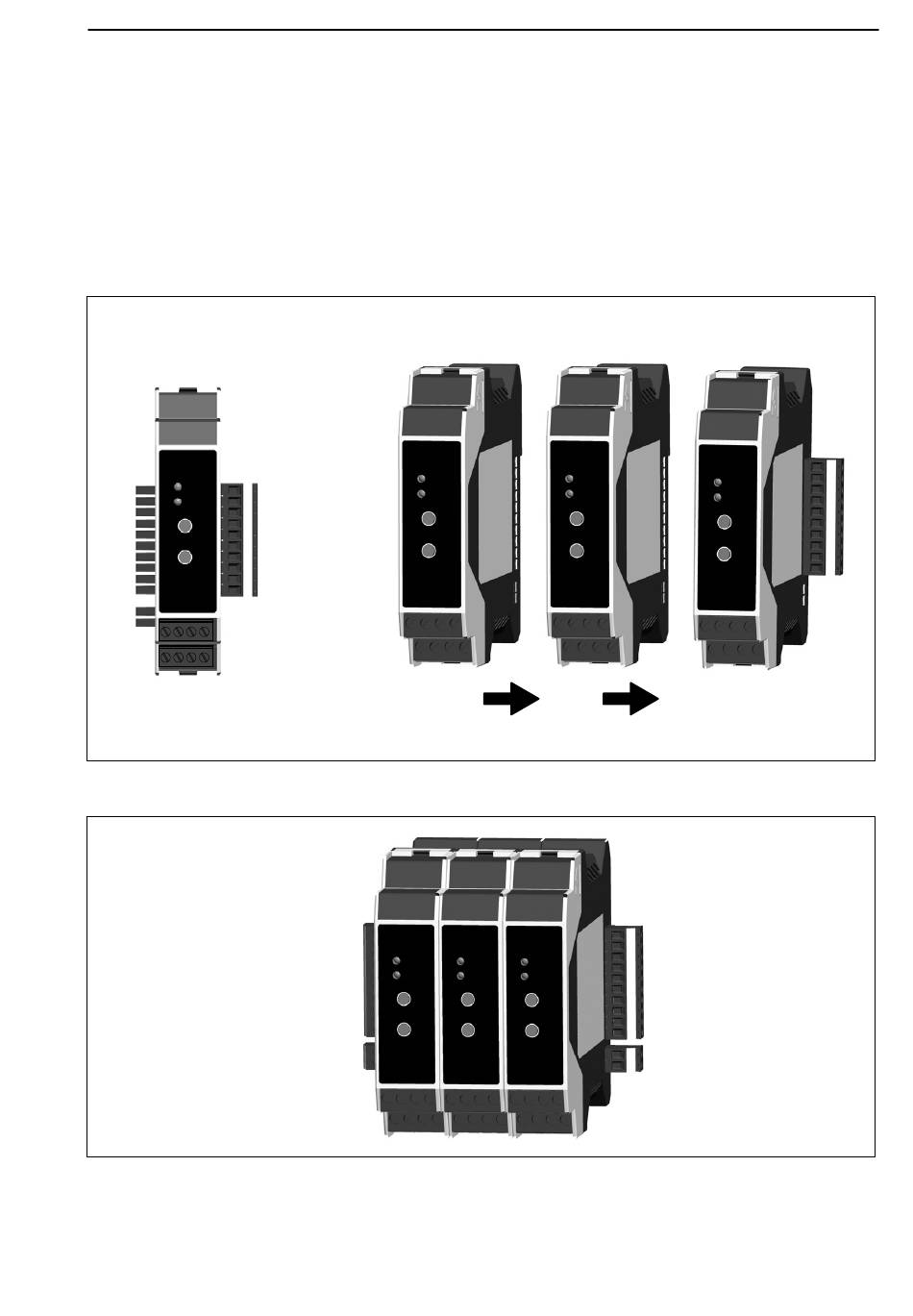

Fig. 3.4: montage de modules juxtaposés
A1895−3.0 fr
3
2
emboîter plusieurs modules
16
1
HBM
