La régulation de la vitesse de rotation dépend de la température de l'eau, si bien que la température de circula-
tion est toujours maintenue à l'aide d'une température minimum prédéfinie.
La pompe continue de maintenir le débit minimum paramétré si jamais la régulation de la température amène
le débit de la pompe sous la valeur paramétrée.
Recommandation : Paramétrer Tmin 5 °C plus bas que la température du générateur de chaleur (dans la mesure
où aucune autre règle d'installation n'est disponible).

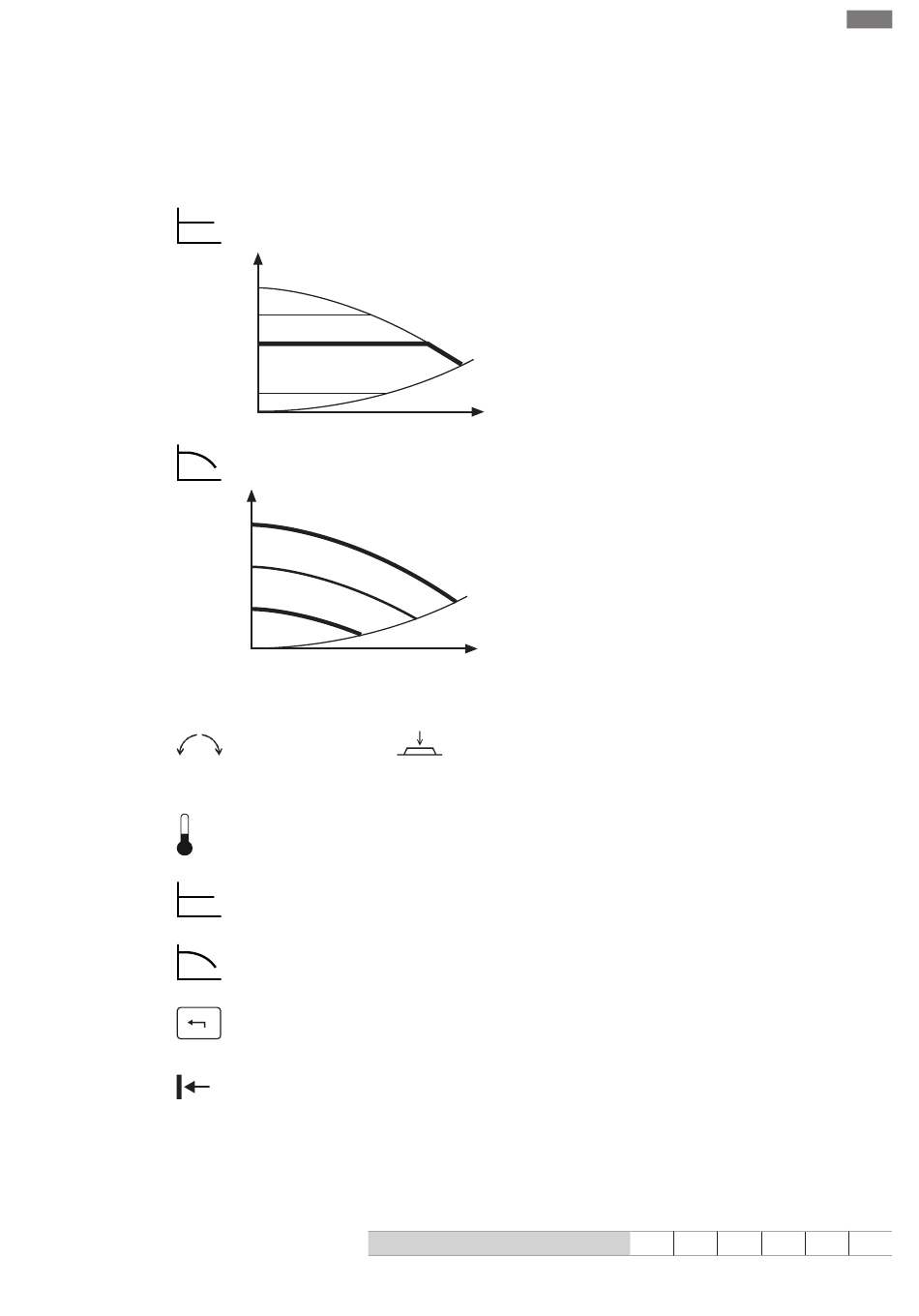

Pression différentielle constante (Δp-c)
H max
Hs
H min
Vitesse n-const
H
max
min
Réglage de la valeur de consigne
Il est possible de régler les valeurs de consigne correspondantes pour les modes de régulation.
Régler la valeur souhaitée et
Mode de régulation
Consigne T-const
Consigne Δp-c
Consigne n-const
Appuyer (2 secondes) : L'écran d'accueil correspondant s'affiche avec la valeur de consigne réglée.
Consigne Q min
Pour le mode de régulation T-const, un débit minimum peut être réglé en plus.
La pompe règle la vitesse de rotation de manière à ce que le débit minimum réglé soit conservé jusqu'à la hau-
teur manométrique maximum. Cela évite que l'eau stagne et que des légionelles apparaissent dans la tuyaute-
rie.
Le tableau suivant montre le débit minimum conseillé selon le diamètre du tuyau pour chaque ligne afin de ga-
rantir une vitesse d'écoulement de 0,2 m/s par ligne :
Notice de montage et de mise en service Wilo-Stratos PICO-Z
Mise en service
H
III
II
I
Consignes possibles
Température : T consigne = 50 ... 70 °C (réglages usine : 55 °C)
Hauteur manométrique : consigne H = 0,5 ... 4, 6, 8 m (en fonction du type)
Vitesse de rotation : vitesse I, vitesse II, vitesse III
Diamètre intérieur de tuyau [mm]
La régulation maintient constante la hauteur manométrique pa-
ramétrée selon la valeur de consigne de pression différentielle Hs.
Conseillé pour des installations avec vannes de pied de colonne.
Q
Le circulateur fonctionne à vitesse fixe dans les trois niveaux de
vitesse fixe prédéfinis.
Recommandation pour des installations avec résistance invariable
qui requièrent un débit constant ou pour les installations avec
vannes de pied de colonne.
Q
confirmer.
