130084_Rev A GF 520 DV/DVMV 4/23
Entretien et remplacement des écrans de sécurité
Nettoyage
Les écrans de sécurité Invisimesh® intégrés, situés à l' a vant de la porte
et des panneaux de verre latéraux, doivent être nettoyés périodiquement
pour éliminer la poussière, la peluche et les autres débris de la chambre
à air. Au fil du temps, et avec une exposition continue à la chaleur, ces
matériaux peuvent contribuer à des variations dans la teinte de l' é cran.
Retirez la plaque avant et nettoyez les deux côtés de l' é cran à l' a ide d' u ne
brosse à poils fins et doux ou d' u n aspirateur.
N'APPLIQUEZ QU'UNE PRESSION TRÈS DOUCE POUR
ÉVITER D'ENDOMMAGER L'ÉCRAN.
226647 Remplacement de la grille de sécurité avant
Outils : Clé hexagonale n°4
L' é cran de sécurité avant est facilement accessible depuis l' a rrière de la
plaque avant.
Utilisez une clé hexagonale n °4 pour retirer les vis à tête à huit boutons
et les supports de retenue comme indiqué à la figure 16.4.
L' é cran et le cadre de rechange s'installent en une seule unité à l' a ide
des huit supports et vis d' o rigine. Le matériau du tamis doit affleurer
la nervure intérieure.
Remplacement de l' é cran de sécurité latéral 226648
Outils :
• Deux clés de 10 mm
• Douille de 6,35 mm (1/4 po)
• Clé hexagonale n °4
1. Suivez les étapes 1 à 7 des instructions pour le kit de remplacement
de la vitre latérale sur la page. 31 pour retirer l' a ssemblage latéral.
2. Utilisez la clé hexagonale de 4 mm pour retirer les vis à tête à quatre
boutons et les deux supports d' é cran.
3. Retirez l' a ncien écran et placez le nouvel écran sur l' a ssemblage latéral
avec le matériau de l' é cran reposant contre la nervure coulée de la
plaque latérale.
4. Remplacez les supports de l' é cran et les vis.
5. Suivez les étapes 11 à 13 dans les instructions pour le kit de
remplacement de la vitre latérale sur la page 31 pour remonter
le poêle.
34

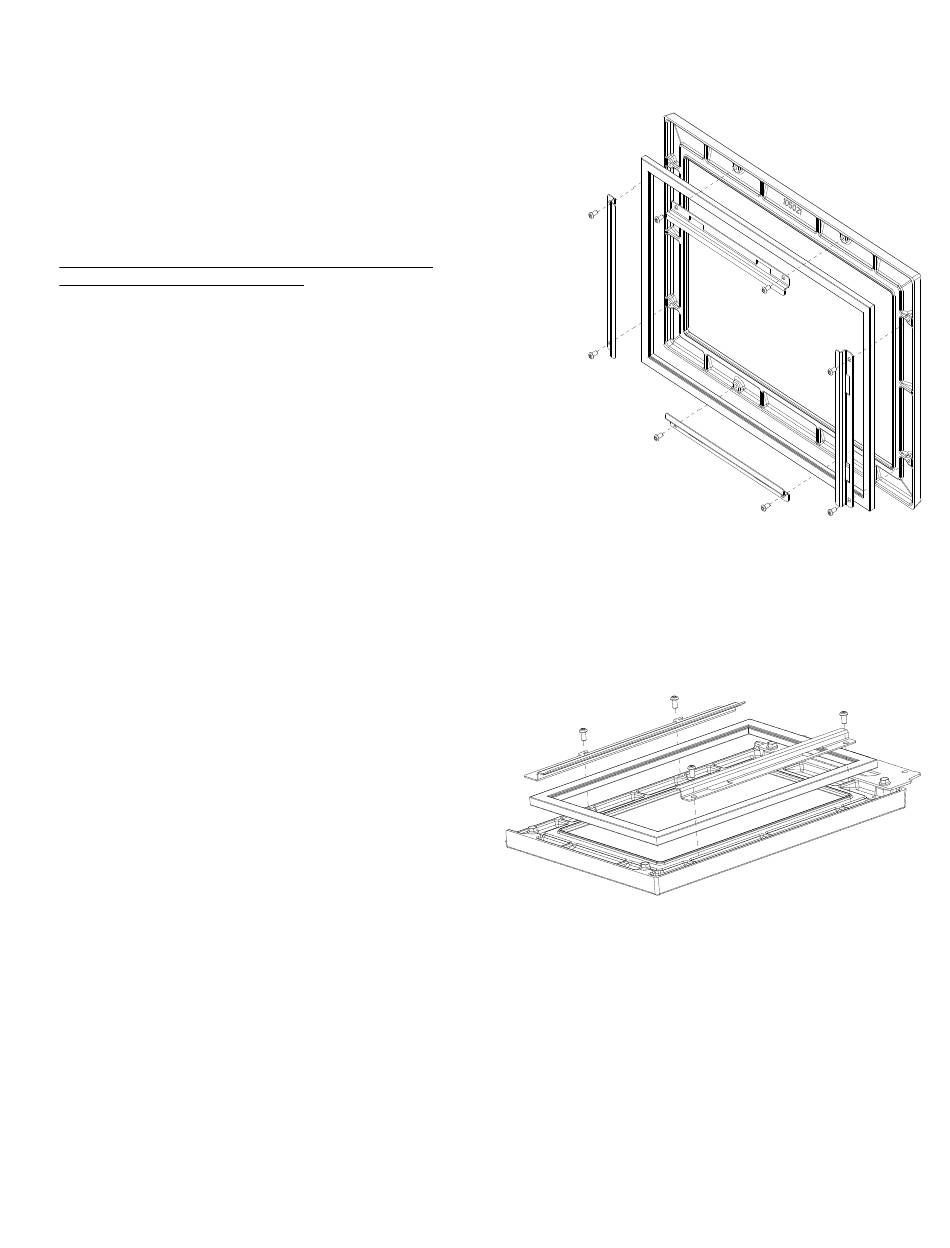

Figure 16.4.
Retirez les vis et les supports
de retenue de l' é cran avant.
Figure 16.4.
Retirez les vis et les supports
de retenue de l' é cran avant.
