130084_Rev A GF 520 DV/DVMV 4/23
11. Installer les éléments
d'apparence du brûleur
N'installez pas le brûleur tant que toutes les autres
installations d'accessoires ou tous les réglages de
composants n' o nt pas été effectués.
Jeu de bûches 158263
REMARQUE : LES COMPOSANTS DE BÛCHE SONT FRAGILES.
PORTEZ DES GANTS DE SÉCURITÉ ET MANIPULEZ LES
BÛCHES AVEC PRÉCAUTION.
Contenu :
N° 1 Bûche arrière ....................226921
N° 2 Bûche arrière gauche .......226922
N° 3 Bûche arrière droite .........226923
N° 4 Bûche milieu gauche ........226924
N° 5 Bûche milieu droite ..........226925
Charbons ardents .............6 oz.
Inspectez les pièces de la bûche et signalez tout dommage à votre
revendeur. NE PAS INSTALLER DES BÛCHES ENDOMMAGÉES.
1. Bûche arrière : Emboîtez les orifices de la face inférieure de la bûche
arrière n° 1 avec deux goupilles, une sur la base du brûleur et une sur
la jupe du brûleur.
2. Placez 12 à 15 pierres de braise de chaque côté de l' a rrière du
brûleur, comme indiqué sur la figure ?. ?. GARDEZ LES PIERRES
DE BRAISE LOIN DE LA ZONE D'ENTRAÎNEMENT DE LA
VEILLEUSE ET DU PÉRIMÈTRE DU BRÛLEUR.
3. Bûche du côté droit : Enclenchez le trou sur le côté inférieur de la
bûche de droite n °3 avec la goupille sur le côté droit du brûleur.
Appuyez l' a utre côté contre la bûche arrière n°1. Alignez la rainure
située au bas de la bûche droite nº3 sur la grosse bosse de la bûche
arrière nº1.
25

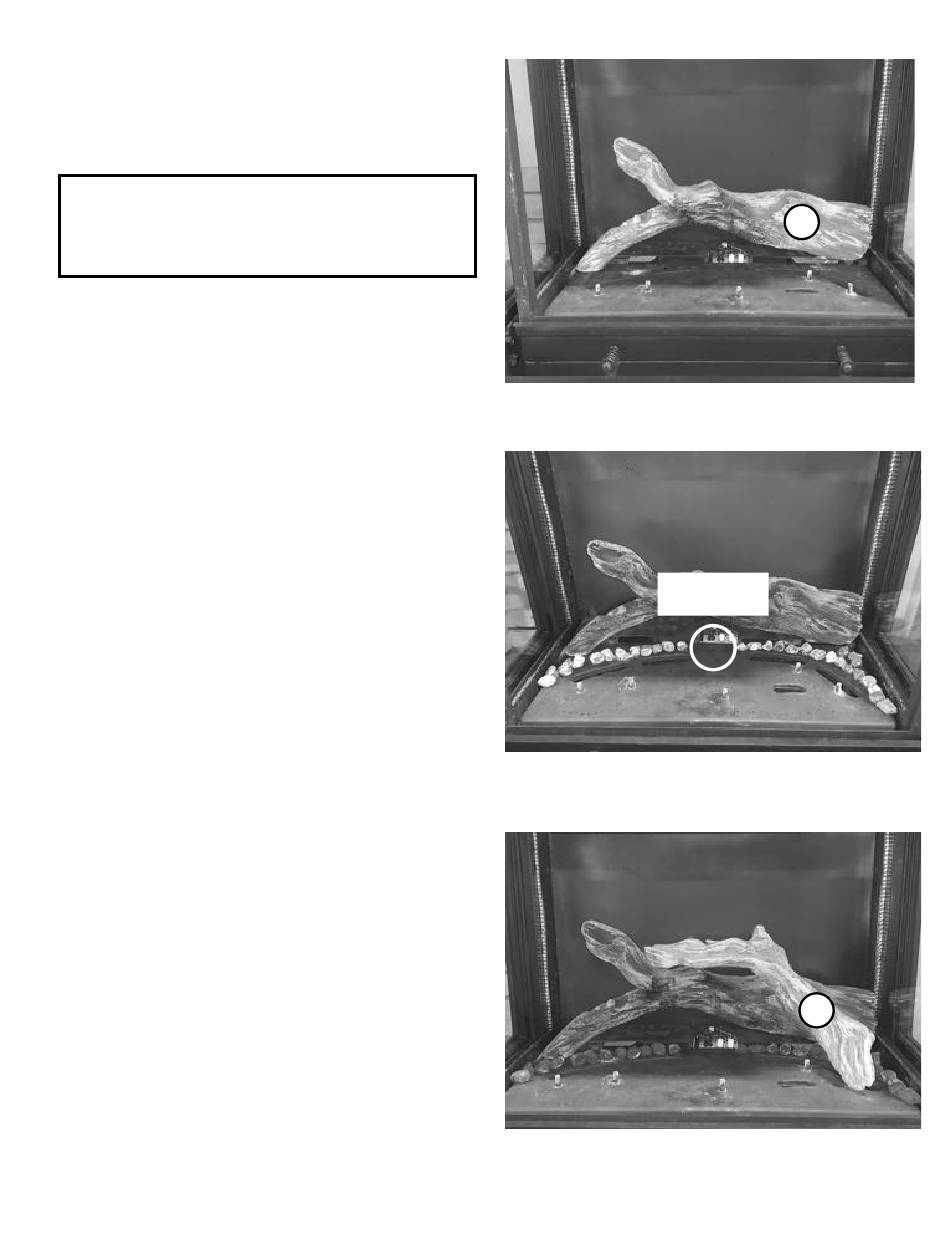

Figure 12.1. Placez la bûche arrière n°1 sur les goupilles arrière, l'une sur
le brûleur et l' a utre sur la jupe du brûleur.
Évitez les pierres de
braise dans cette zone
Figure 12.2. Placez 12 à 15 pierres de braise de chaque côté du brûleur. Évitez
la zone de report de la veilleuse.
Figure 12.2. Placez l' e xtrémité de la bûche droite dans la petite poche de la
bûche de base.
1
3
