130084_Rev A GF 520 DV/DVMV 4/23

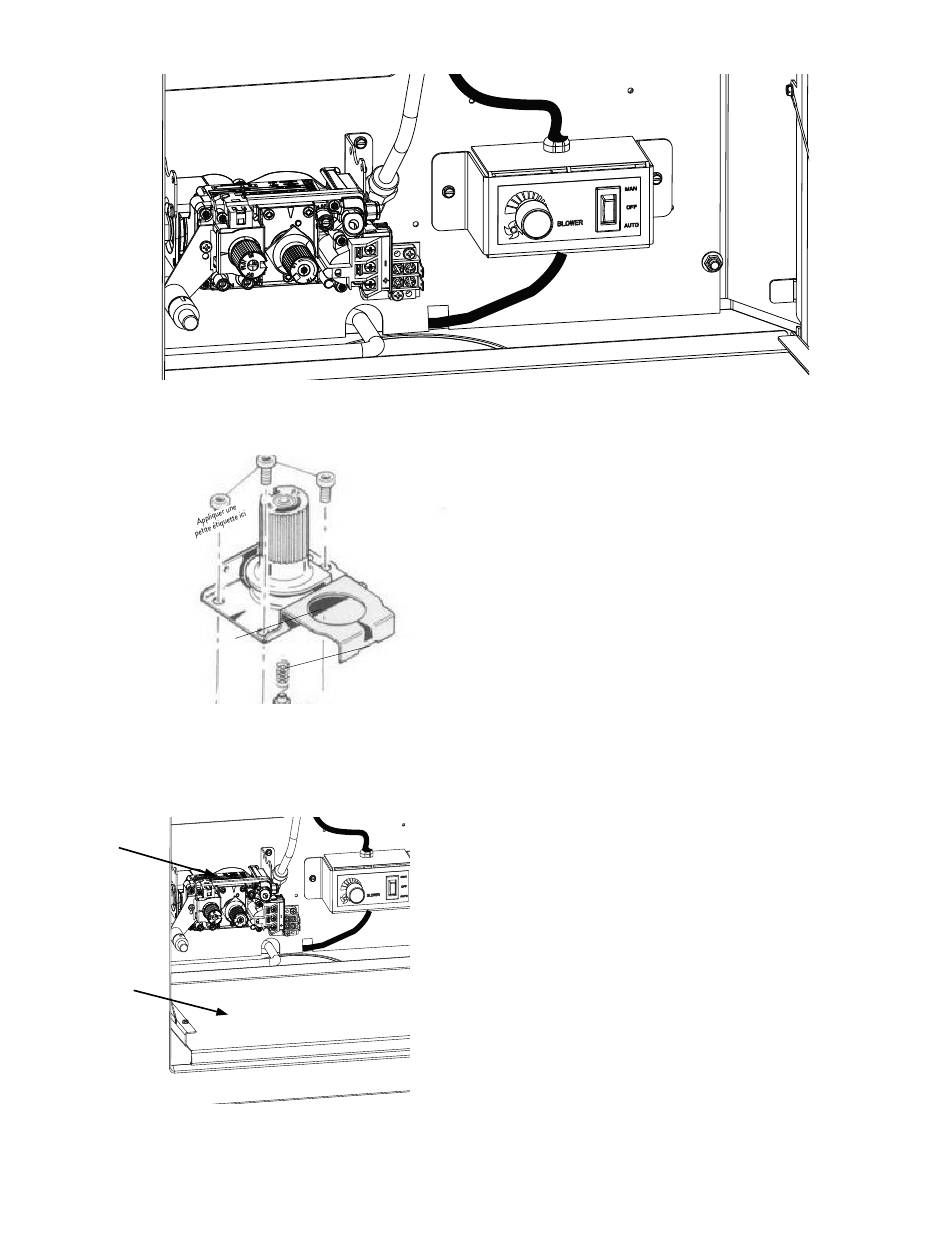

Figure 7.4.
Compartiment de commande GF 520 DV. Image illustrée avec
le ventilateur optionnel.
Enlevez le joint en
caoutchouc noir
Tour de régulation variable
Figure 7.7.
Dépose et remplacement de la tour de régulation
Appliquer une
petite étiquette
de conversion
à la vanne
Appliquer l'étiquette
« A » à la porte
du compartiment
des commandes
Figure 7.6.
Emplacement de l'étiquette de conversion « A ».
18
9. Remplacez le régulateur variable. À l' a ide d' u n tournevis Torx T-20,
retirez les trois vis spéciales de la tour du régulateur à l' a vant de la
soupape. Remarque : Pour vous aider à identifier les vis à retirer,
reportez-vous au nouveau régulateur contenu dans la trousse. Voir
la figure 7.7.
10. Retirez la tour du régulateur et le diaphragme en caoutchouc.
11. Installez la nouvelle tour de régulation variable de la trousse. Veillez
à ce que le joint soit correctement positionné et serrez les vis à fond.
12. Apposez les étiquettes d'identification sur le poêle de manière à ce
qu' e lles soient visibles par toute personne susceptible d'intervenir sur
le poêle.
• Étiquette « A » : Appliquer la porte du compartiment de commande,
à côté des instructions d' é clairage.
• Étiquette « B » : Collez sur la plaque signalétique.
• Petit autocollant de soupape : Apposez sur la soupape.
11. Remontez le poêle et appliquez du gaz au système.
12. Contrôle de fuite : Vérifiez les fuites à l' a ide d' u ne solution d' e au
savonneuse ou d' u n détecteur de gaz numérique.
N'UTILISEZ JAMAIS UNE FLAMME NUE POUR DÉCELER DES
FUITES DE GAZ. ÉVITEZ DE MOUILLER L'UNITÉ IFC OU
LE RÉGULATEUR MOTORISÉ LORS DE LA VÉRIFICATION
DES FUITES.
