INDICATION
Il n'est pas possible de brancher en parallèle les circuits EPO d'onduleur différents. Dans ce cas, utiliser des contacts de
commande sur le bouton EPO isolés les uns des autres.
Les caractéristiques électriques de l'interface EPO sont les suivantes :
- tension entre les bornes 3 et 4 (connecteur 6 pôles) avec circuit ouvert: 12Vcc
- courant entre les bornes 3 et 4 (connecteur 6 pôles) avec circuit fermé: 5mA.

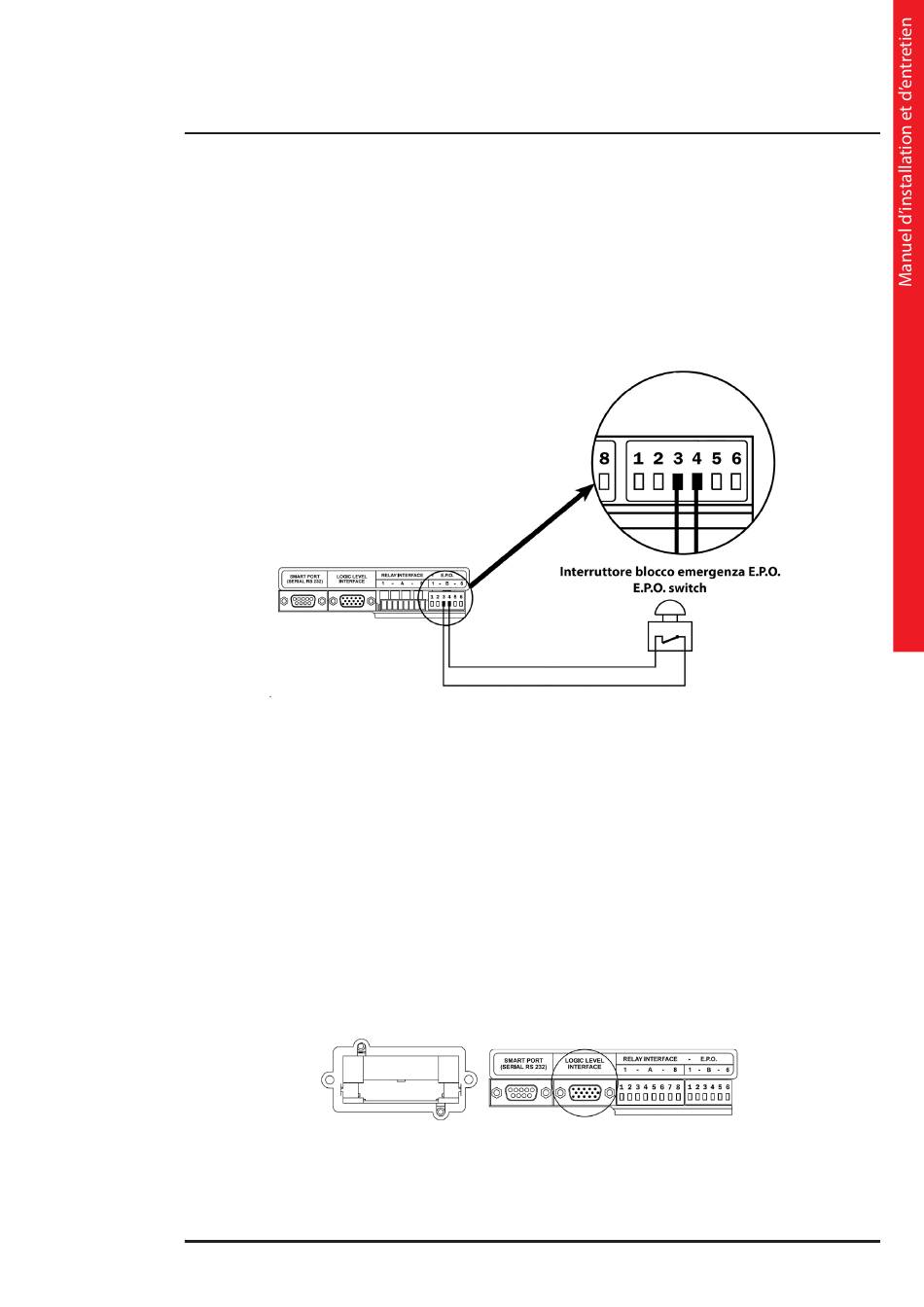

La figure ci-après montre le branchement du blocage d'urgence EPO :
4.5.4 Interface à niveaux logiques
L'interface à niveaux logiques est disponible sur le connecteur DB15 situé derrière l'onduleur et permet de brancher
l'onduleur à un système à distance pour assurer le monitorage de son état de fonctionnement.
Sont disponibles les signaux et commandes suivants :
• Fonctionnement secteur/batterie
• Réserve autonomie
• Panne onduleur
• Surcharge
• Onduleur en by-pass
• Entrée ON/OFF
Les caractéristiques électriques de l'interface à niveaux logiques sont les suivantes :
- Sortie logique: V
= 12 Vcc, impédance de sortie: 2,2 kΩ en série
MAX
- Alimentation: 12 Vcc, I
= 700 mA, non régulée.
MAX
- Sortie open collector: 30 Vcc, I
= 100 mA.
MAX
