4.2.7 Installation armoires batteries externes

Dans le cas de l'onduleur sans batteries internes, il est nécessaire de brancher une ou plusieurs armoires batteries
externes. Pour les modèles avec batteries internes, l'installation d'armoires de batteries externes permet d'augmenter
l'autonomie de l'onduleur.
Trois modèles de armoires batteries externes sont disponibles :
- un modèle modulaire, constitué d'une armoire avec structure interne avec tiroirs de batteries pour un maximum de
quatre-vingts batteries (16 tiroirs) de 12V 7,2 Ah ou 12V 9 Ah ;
- un modèle modulaire, constitué d'une armoire avec structure interne avec tiroirs de batteries pour un maximum de
cent batteries (20 tiroirs) de 12V 7,2 Ah ou 12V 9 Ah ;
- modèles compacts, non modulaires à architecture à étages qui permet de loger à l'intérieur 20 batteries de 12V.
ATTENTION
1 KB (Kit Battery) est constitué de 20 batteries en série.
Dans le cas des modèles avec tiroirs batteries internes et pour armoires batteries externes modulaires, 1 KB est constitué
de 4 tiroirs batteries.
Il est nécessaire d'installer 1 KB tous les 10 kVA de puissance nominale de l'onduleur dans le cas des armoires modulaires
avec tiroirs batteries.
Par exemple, pour le Trimod HE 40, il est nécessaire d'avoir au moins un armoire de batteries externes modulaire avec 4
KB (16 tiroirs batteries).
Dans le cas des armoires de batteries externes non modulaires, chaque unité représente 1 KB et 1 KB est suffisant pour
tous les modèles Trimod HE.
INDICATION

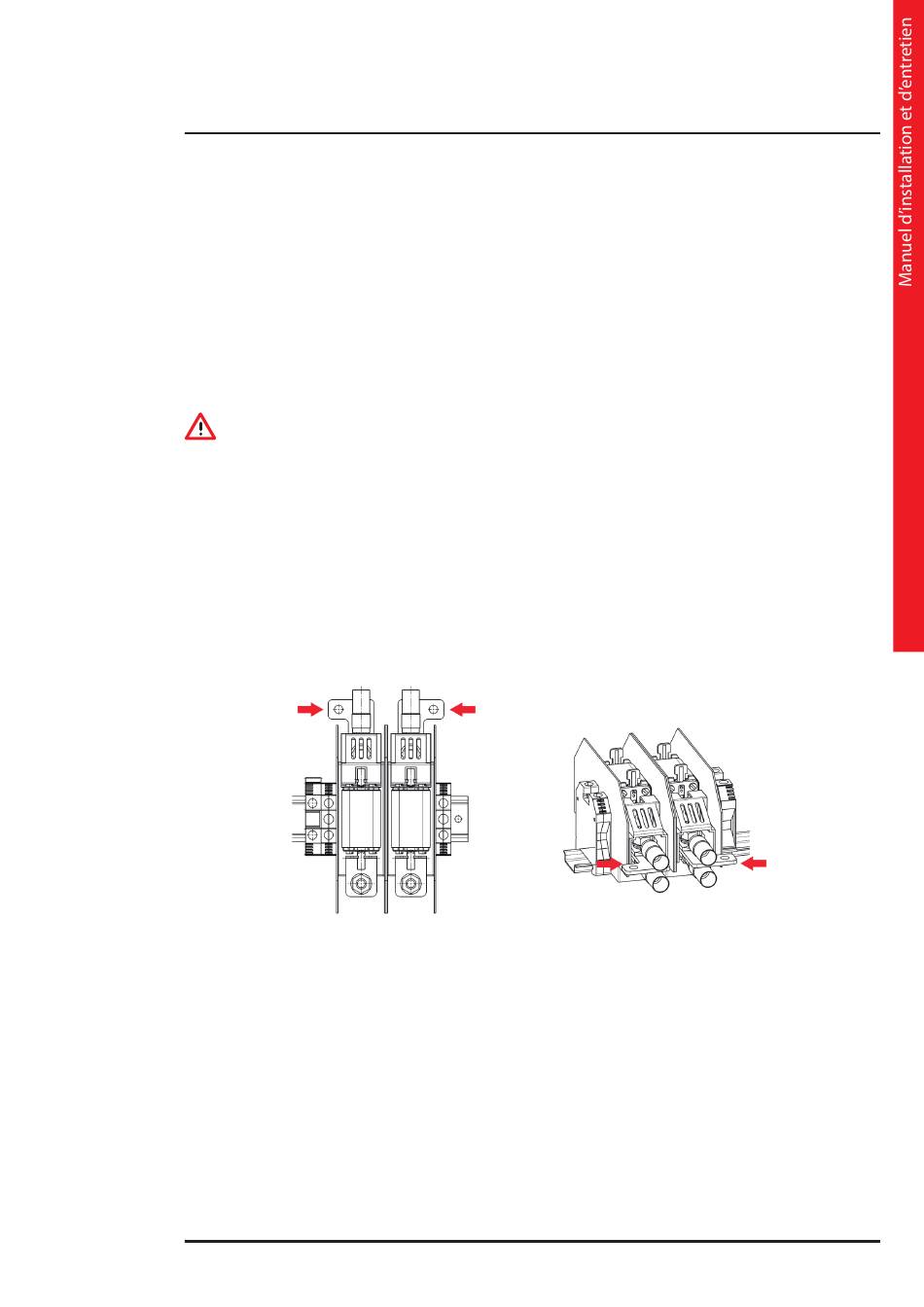

Les armoires de batteries externes peuvent être connectées au Trimod HE 30 TT au moyen de plaques fixées aux porte-
fusibles internes existants situés dans le bornier de distribution. Utiliser des vis M6 pour raccorder les cosses à oeillet aux
plaques.
4.2.7.1
Branchement d'un armoire batterie externe modulaire aux Trimod HE 10-15-20-30TT/TM
Le branchement d'un Trimod HE BATTERY MODULAIRE 4KB-5KB aux onduleurs Trimod HE 10, 15, 20 et
30 TT-TM doit être effectué au moyen des câbles multipolaires fournis avec chaque armoire batteries.
