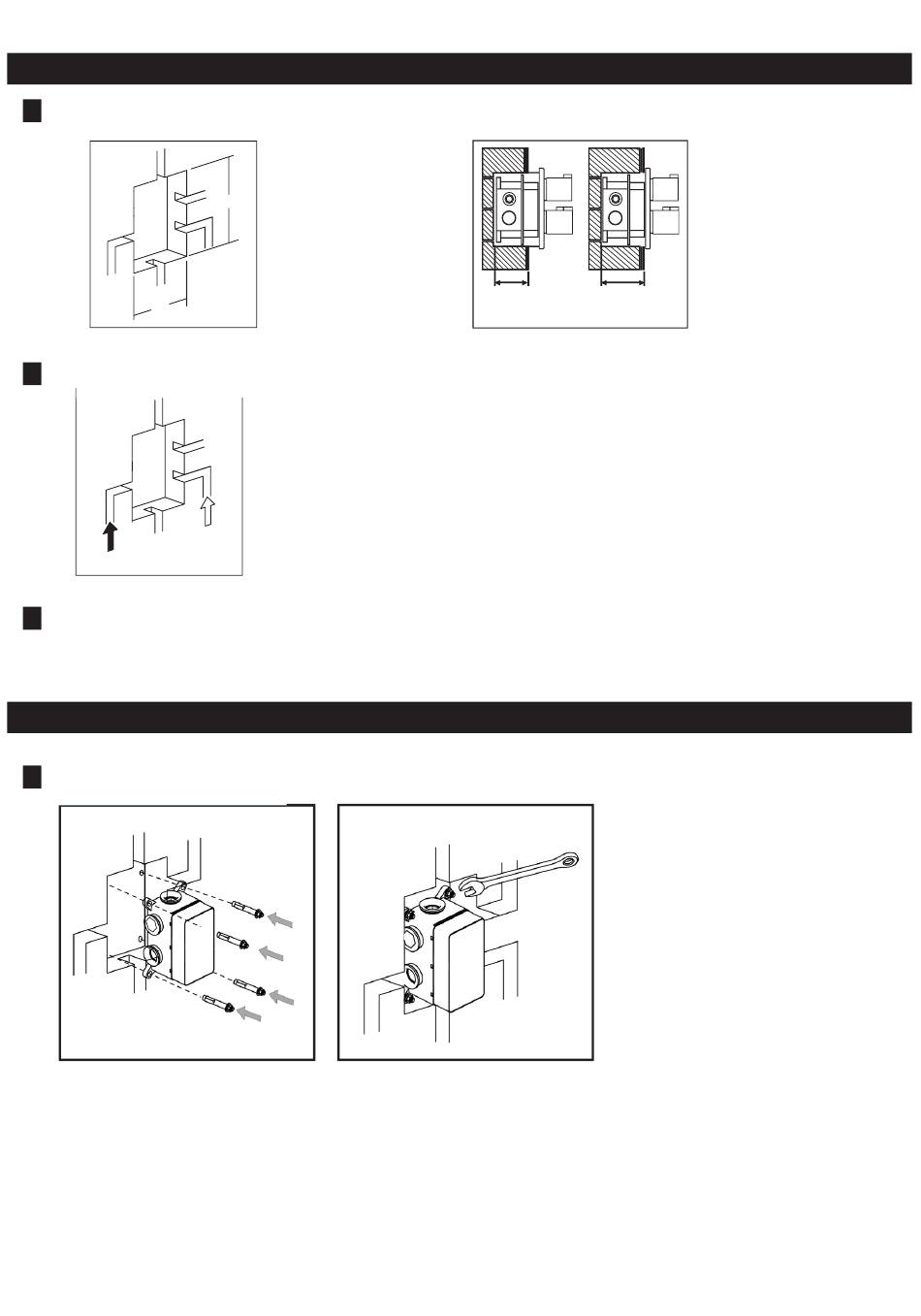

Préparation pour le montage
Dans le mur, la taille de l´ouverture doit être en accord avec les
1
dimensions indiquées plus bas.
18 0
2
Contraintes pour l´arrivée d´eau: arrivée d´eau chaude à gauche, arrivée d´eau froide à droite.
Eau
froide
Eau chaude
Pression de l´eau: 0,05 Mpa - 1,0 Mpa
3
Température de l'eau : Max - 65 °C
Guide d´installation
1
Guide d´installation
Créez le trou d´installation
pour le R-Box dans le mur
aux dimensions requises.
Percer ensuite des orifi ces
destinés aux 4 vis de fi xation -
voir le marquage.
All manuals and user guides at all-guides.com
La taille requise pour
l´ouverture dans
240
le mur est:
largeur ≥ 180 mm
hauteur ≥ 240 mm
Insérez le R-Box dans le trou
du mur et fi xez le à l´aide des
4 vis avec la clé.
Avant de serrer avec la clé,
assurez-vous que le R-Box est
bien installé horizontalement et
verticalement.
Max - 105 mm
Min - 85 mm
La profondeur minimale
de l'orifi ce de montage
destiné au R-BOX
est de 85 mm.
La profondeur
maximale de cet orifi ce
est de 105 mm.
