RAVAK R-BOX Multi RB 071.50 Guide D'installation page 41

FR
R-box Multi RB 071.50 - élément principal destiné
Propriétés du R-Box
1. Installation facile et rapide.
2. Montage facile dans les plaques de plâtre et dans les murs de brique.
3. Le R-box en lui-même et la partie supérieure du mitigeur CR 067.00 sont emballés et fournis
séparément afi n de réduire les risques de détérioration de la surface chromée du mitigeur durant le
transport et la manipulation des produits
Inventaire
Contrôlez svp le contenu de l´emballage, et en cas d´irrégularités, contactez-nous.
Remarques:
1. Les éléments individuels peuvent être modifi és par le fabricant sans préavis, si cela n´a pas
d´impact sur la fonctionnalité du produit.
2. Les dessins sont uniquement illustratifs. Vous trouverez les dessins techniques sur la page www.ravak.fr/fr/robinetteries

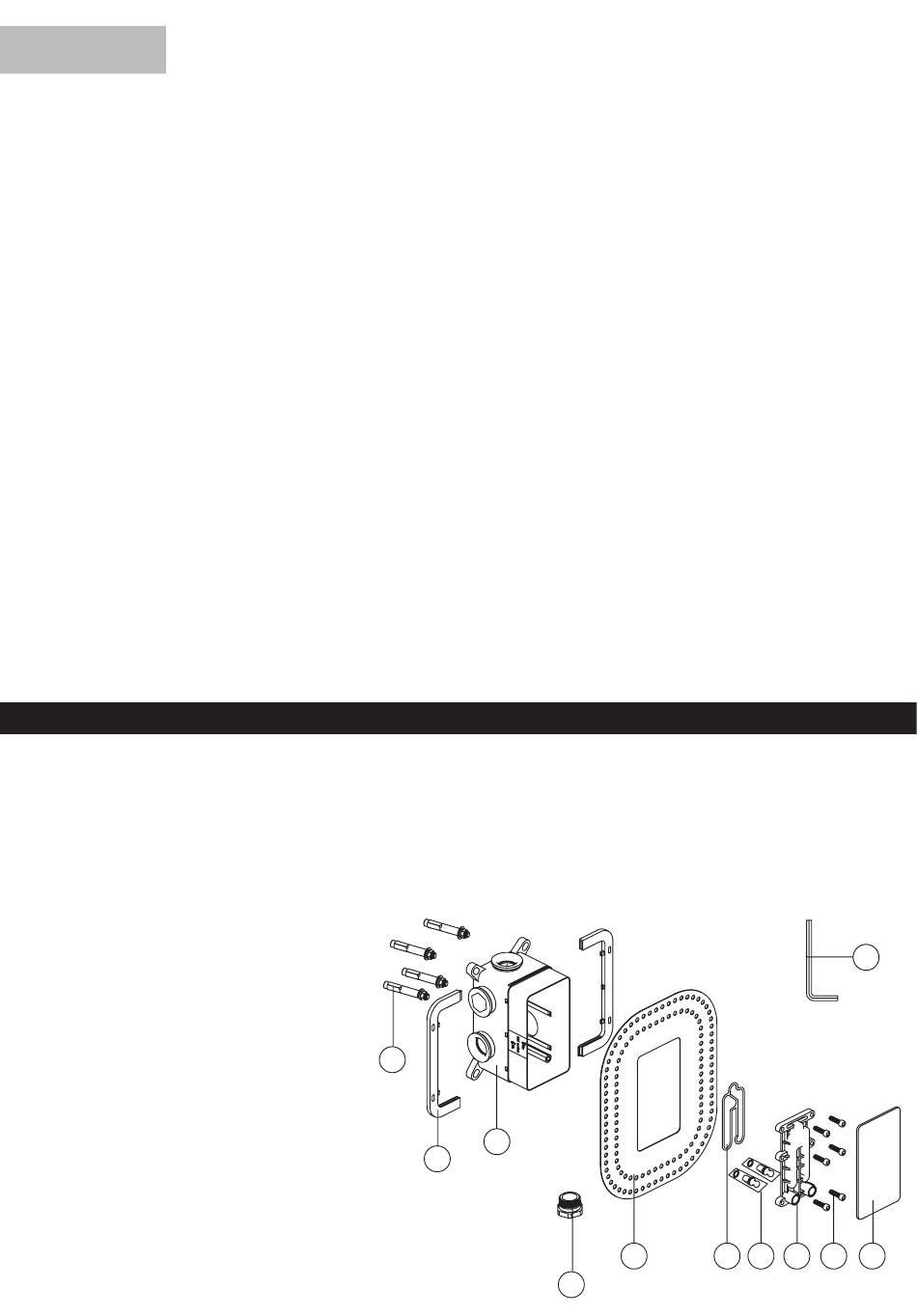

N° Nom
1.) Carton protecteur
2.) Vis à tête 6 pans creuses
3.) Caches de montage d´eau
4.) Capot
5.) Joint de capot
6.) Manchon d´étanchéité
en caoutchouc
7.) Corps du R-box
avec distribution
8.) Cadre de montage
9.) Vis de montage
10.) Clé 6 pans
11.) Boulon
All manuals and user guides at all-guides.com
Notice de montage
à un mitigeur encastré CR 067
Nombre
1pce
6pces
1pces
2pce
9
1pce
1pce
1pce
1pce
4pces
1pce
1pce
7
8
11
6 5 4 3
10
2 1
