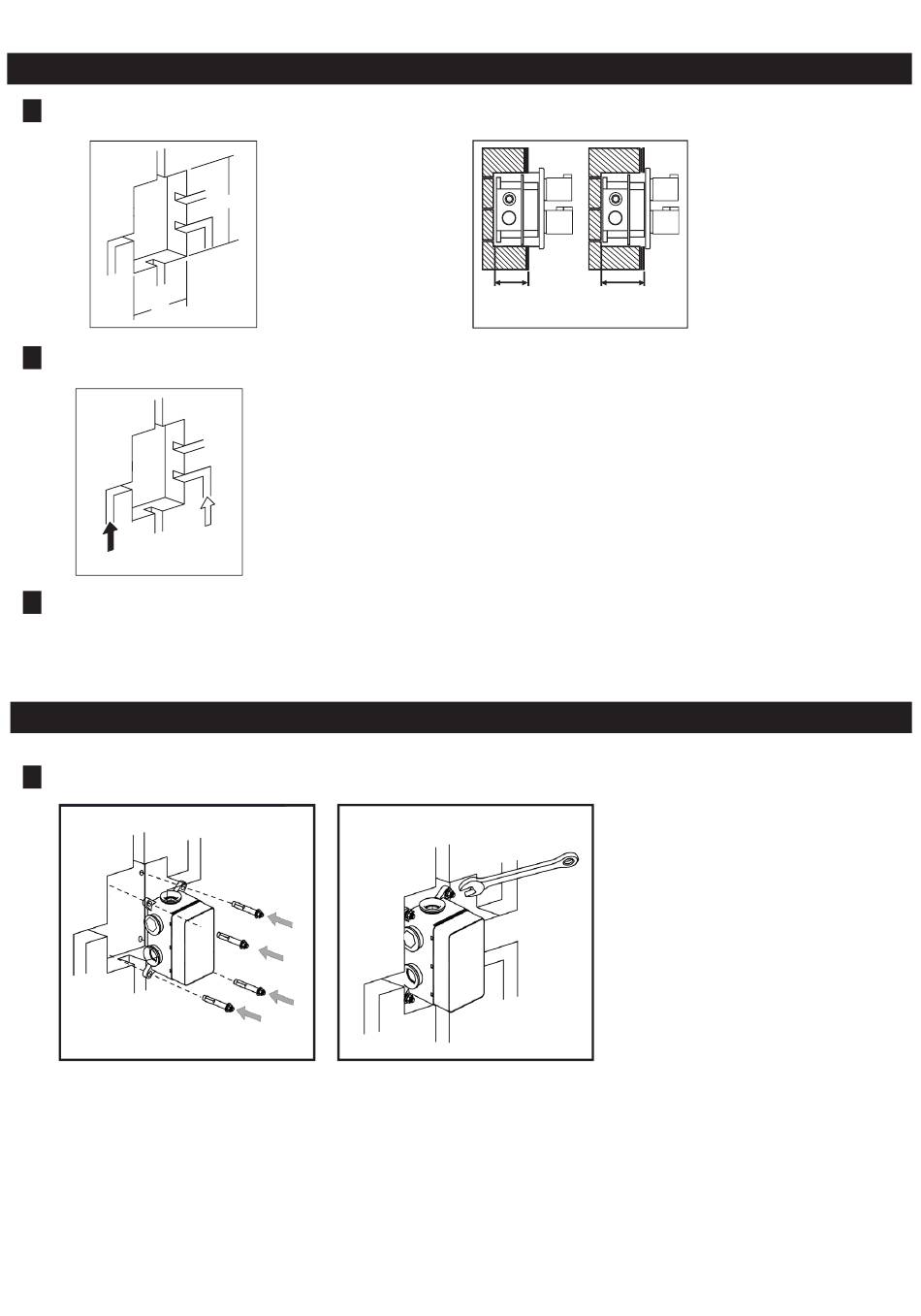

Montagevorbereitung
1
Die Größe der Wandöff nungen muss mit den unten stehenden Abmessungen übereinstimmen
18 0
2
Anforderungen an die Wasserzuleitung: Warmwasserzulauf links, Kaltwasserzulauf rechts.
Kalt-
wasser
Warmwasser
Wasserdruck: 0,05 Mpa - 1,0 Mpa
3
Wassertemperatur: Max - 65 °C
Installationsanleitung
1 Installationsanleitung
Die Installationsöff nung
der benötigten Größe in der
Wand erstellen. Danach
die Öff nungen für die
4 Verankerungsschrauben
entsprechend den markierten
Punkten bohren.
All manuals and user guides at all-guides.com
Die benötigte
Größe der
Wandöff nung
240
beträgt:
Breite ≥ 180 mm
Höhe ≥ 240 mm
Die R-box in die Wandöff nung
einsetzen und mit 4
Schrauben befestigen. Bevor
die Schrauben mit dem
Schlüssel festgezogen werden,
sicherstellen, dass die R-box
in waagrechter und
senkrechter Position
installiert ist.
Max - 105 mm
Min - 85 mm
Die Mindesttiefe für die
Montageöff nung der
R-BOX beträgt 85 mm,
die maximale Tiefe
beträgt 105 mm.
