R-Box Multi RB 071.50 - Basismodul für die Unterputzbatterie CR 067
Eigenschaften der R-box
1. Schnelle und einfache Installation.
2. Einfacher Einbau in Gipskarton- und Mauerwänden.
3. Die R-Box selbst und der obere Sichtteil der Batterie CR 067.00 sind einzelnen verpackt und werden
separat geliefert. Dadurch wird verhindert, dass die verchromte Oberfl äche der Armatur beim Transport
und Handling der Ware beschädigt wird.

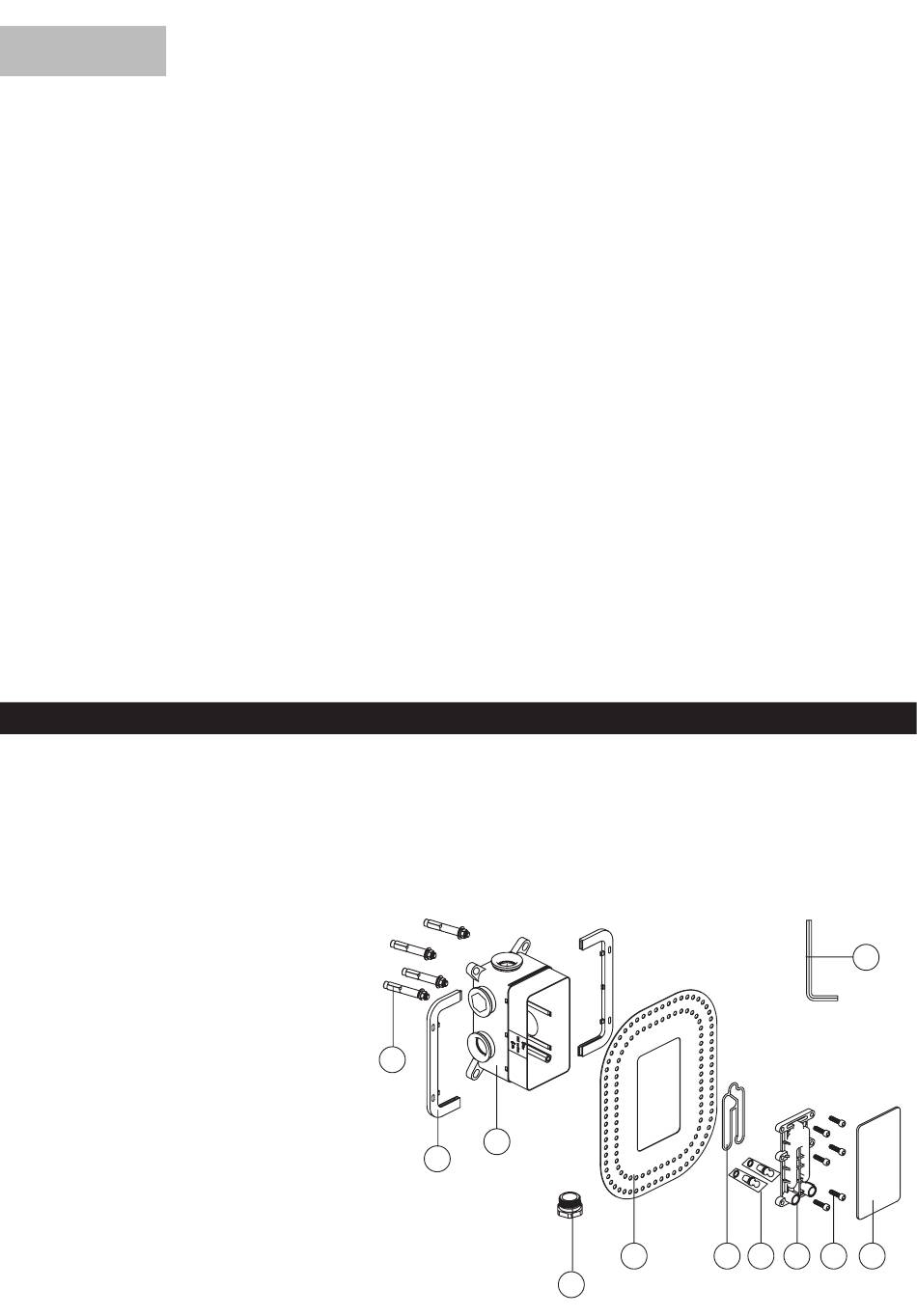

Stückliste
Prüfen Sie bitte den Verpackungsinhalt und kontaktieren Sie uns bei Diff erenzen.
Bemerkungen:
1. Einzelne Positionen können ohne vorherigen Hinweis durch den Hersteller geändert werden, falls sich dies nicht auf die
Funktion des Produkts auswirkt.
2. Skizzen dienen nur als Referenz. Die technische Produktzeichnung fi nden Sie unter www.ravak.cz/cz/vodovodni-baterie.
Nummer
Positionsbezeichnung Anzahl
1.)
Karton-Schutzeinlage
2.)
Inbusschrauben
3.)
Montage-Wasserblindverchluss
4.)
Abdeckplatte
5.)
Abdeckplattendichtung
6.)
Gummi-Dichtmanschette
7.)
R-box-Gehäuse
mit Verteilungsteil
8.)
Montagerahmen
9.)
Befestigungsschrauben
10.)
Inbusschlüssel
11.)
Mutter
All manuals and user guides at all-guides.com
Montageanleitung
1 St.
6 St.
1 St.
2 St.
9
1 St.
1 St.
1 St.
1 St.
4 St.
1 St.
1 St.
7
8
11
6
5
4
3
10
2
1
