Príprava k montáži
1

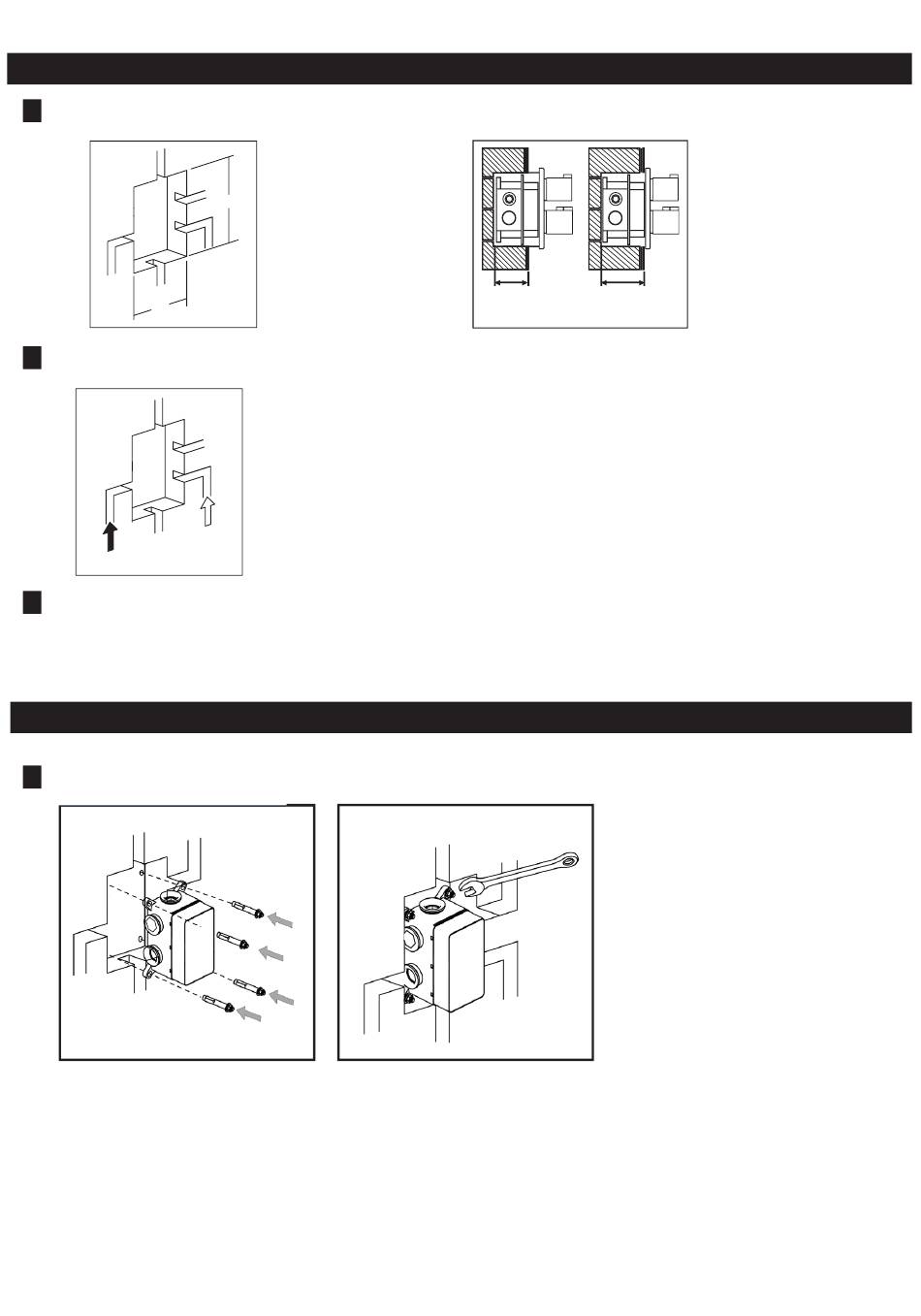

Veľkosti otvorov v stene musia byť zhodné s rozmermi, viď. nižšie
18 0
2
Požiadavky na prívod vody: na ľavej strane prítok teplej vody, na pravej strane studenej vody.
Studená
voda
Teplá voda
Tlak vody: 0,05 Mpa - 1,0 Mpa
3
Teplota vody: Max. 65 °C
Sprievodca inštaláciou
1 Sprievodca inštaláciou
Vytvorte inštalačný otvor
v stene pre R-box v potrebnej
veľkosti. Potom vyvŕtajte
otvory pre 4 kotviace skrutky
podľa vyznačených bodov.
