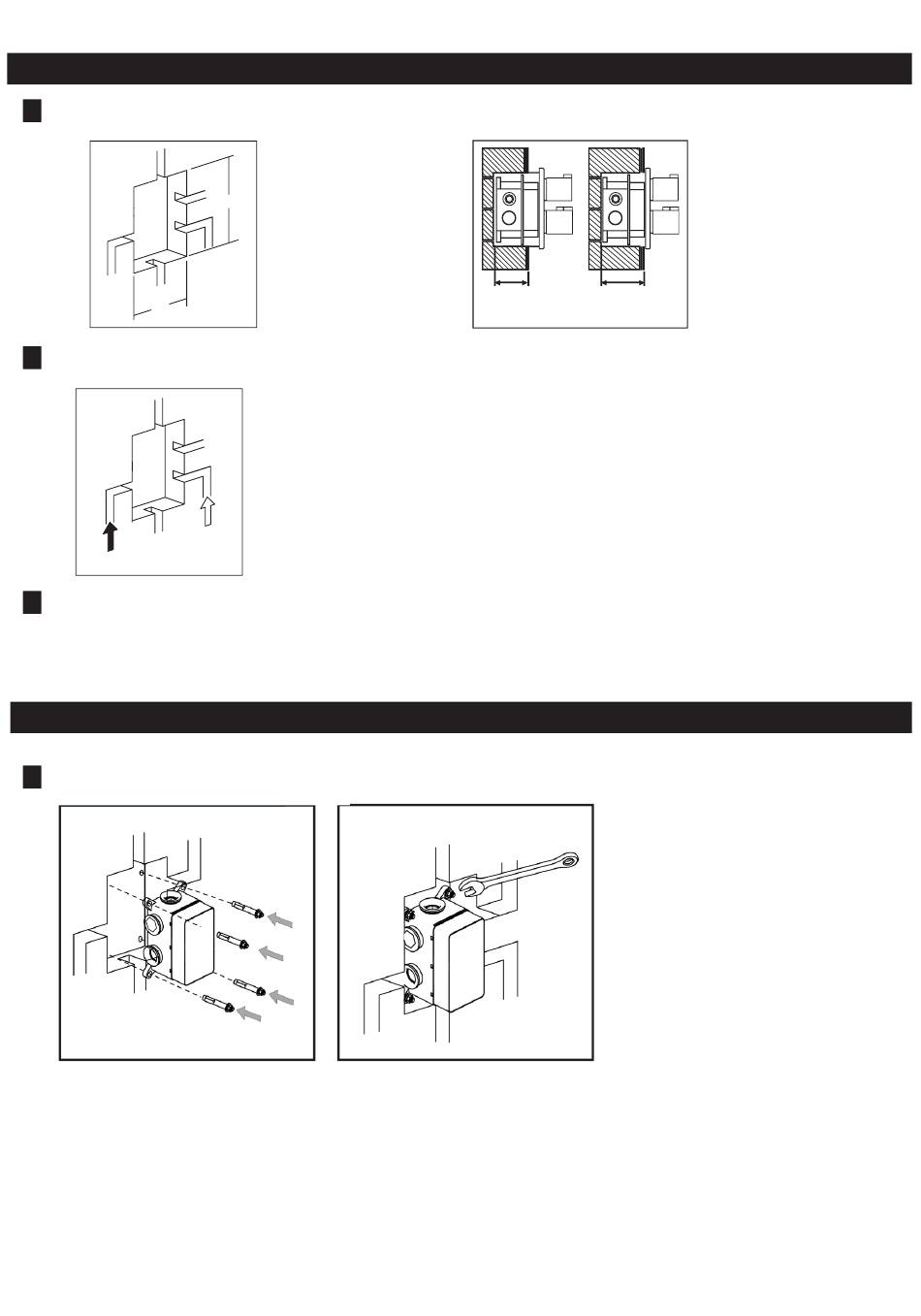

Строительная подготовка
1
Размер отверстия в стене должен совпадать с размерами ниже:
18 0
2
Требования по подключению воды: с левой стороны горячая вода, с правой - холодная.
Холодная
вода
Горячая вода
Давление воды: 0,05 Mpa - 1,0 Mpa
3
Температура воды: макс. 65°C
Последовательность установки
1
Последовательность установки
Сделайте отверстие в стене
необходимого размера.
Затем в намеченных точках
просверлите отверстия для
4-х крепежных винтов.
All manuals and user guides at all-guides.com
Необходимый
размер отверстия
в стене:
240
ширина ≥ 180 мм
высота ≥ 240 мм
Поместите R-box в отверстие
в стене и закрепите
с помощью ключа
и 4 шурупов. Перед тем как
затянуть шурупы, проверьте
с помощью уровня, если
R-box установили
в правильном положении.
Max - 105 mm
Min - 85 mm
Минимальная
глубина отверстия
для монтажа R-BOX
составляет 85 мм,
максимальная -
105 мм.
