Montage
76
68,5
h
Retirer le cadre de fixation de l'appareil.
h
Placer l'appareil par l'avant dans la découpe du tableau de commande.
Attention : il faut que le joint du cadre frontal soit placé correctement.
h
Pousser le cadre de fixation par l'arrière sur le boîtier jusqu'à ce que les étriers à ressort soient sous tension
et que les ergots en haut et en bas soient encliquetés simultanément.
All manuals and user guides at all-guides.com
ergots d encliquetage

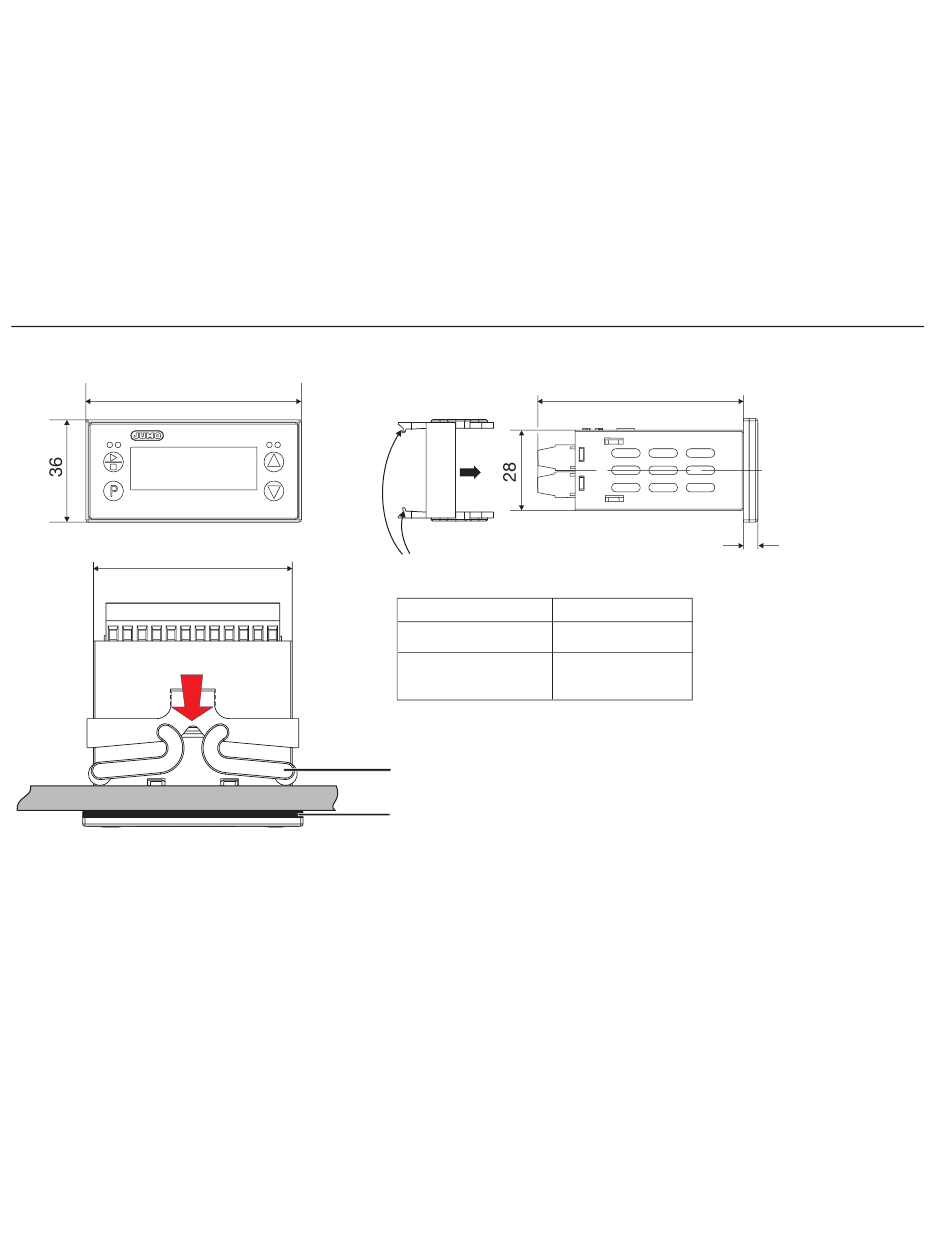

Dimensions nominales
Découpe du tableau
Montage bord à bord
jusqu à max. 55 °C de
température ambiante :
étrier à ressort
joint du cadre frontal
2 Montage
71,7
76 mm x 36 mm
+2,5
+1
69
-0
mm x 28,5
-0
mm
écart des appareils :
10 mm horizontalement
15 mm verticalement
6
5
