AVISS
J3
FEU FEU AUX AUX -EV1 +EV1 0V NO1 CO1 NF1
DGT DGT -RP +RP -EV2

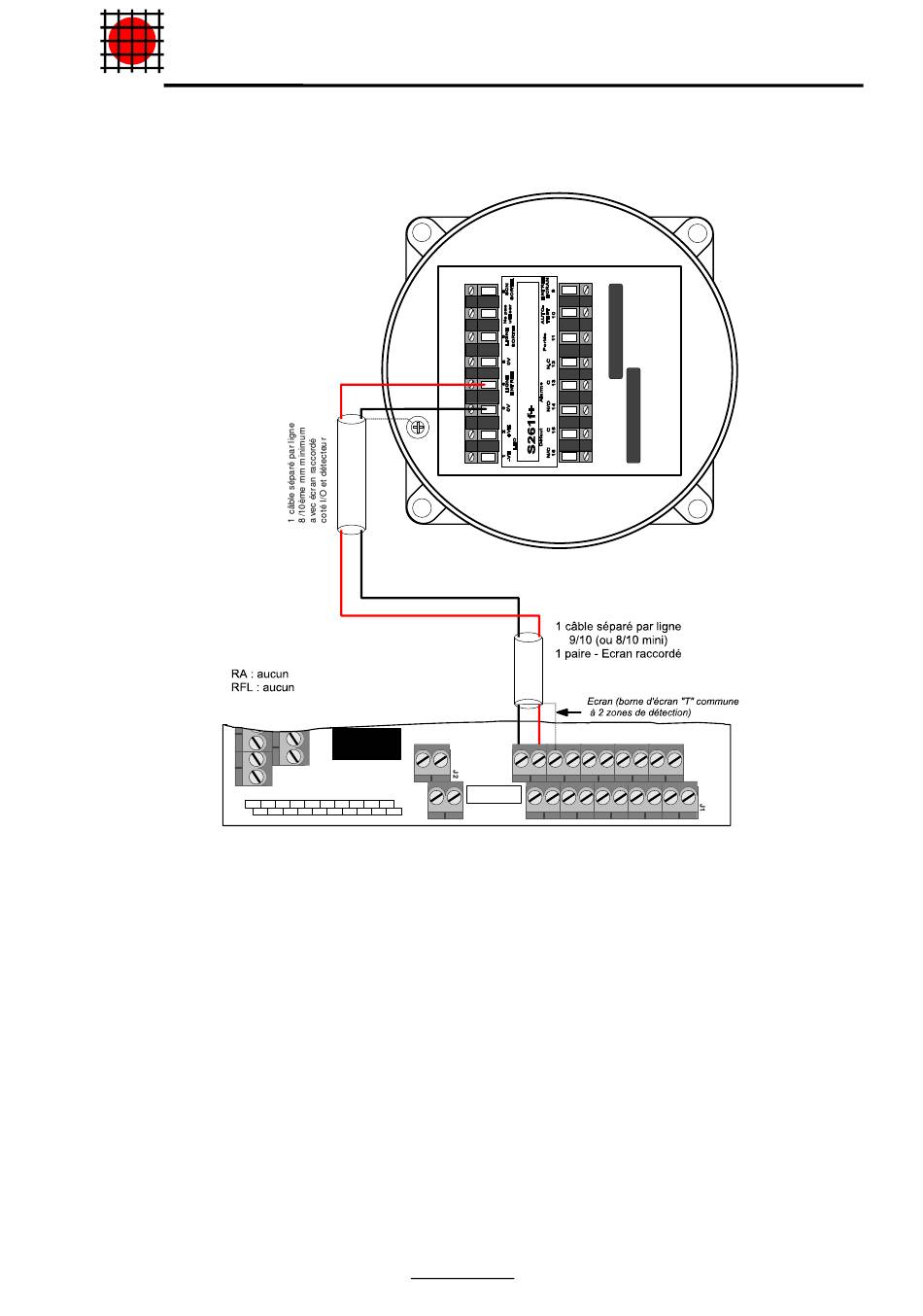

Respecter les normes en vigueur en milieu ATEX et la notice constructeur du détecteur « S261f+ »
(notamment les ferrite non représenté ici, le réglage, etc.)
Dans ce cas, il peut être raccordé qu'un seul détecteur sur la ligne de détection. La transmission de l'alarme
feu et du dérangement sont 100% opérationnelles.
Le réarmement se réalise de la même manière qu'un détecteur traditionnel, il n'y a pas besoin d'appliquer le
paragraphe 8.3.2.
BE2-580
Indice 20
OU
Protéger les fils écrans par du souplisseau ou équivalent
Carte CPU-UC
ALIM EXT
11T33T55T77
- + 950
22T44T66T88
- + AES
- + Détect / BG
+EV2 0V NO2 CO2 NF2
Boucles 1 à 8
Diffusion externe
S.S.I. conventionnels
55
