6.2 Carte de base
6.2.1 Carte mère « CPU-UC »
Cette carte constitue l'unité centrale, elle reçoit, sauvegarde et contrôle les données de site utiles à la configuration.
Selon la nature de ces données, elle réalise les traitements utiles à la synthèse, l'archivage et la signalisation des
événements liés à la détection incendie. Elle a également pour rôle le contrôle des entrées et l'activation des sorties en
corrélation avec les événements liés au système ou à la détection incendie. Son fonctionnement est assuré par un
microprocesseur principal pour la partie détection incendie et un second microprocesseur indépendant pour assurer
l'indépendance pour la partie mise en sécurité incendie. En effet, en cas de défaut système ou perte d'alimentation sur la
partie détection incendie, la commande d'évacuation générale reste disponible pendant 1 heure au minimum.
7
C
D
E
F
J3
FEU FEU AUX AUX -EV1 +EV1 0V NO1 CO1 NF1
DGT DGT -RP +RP -EV2

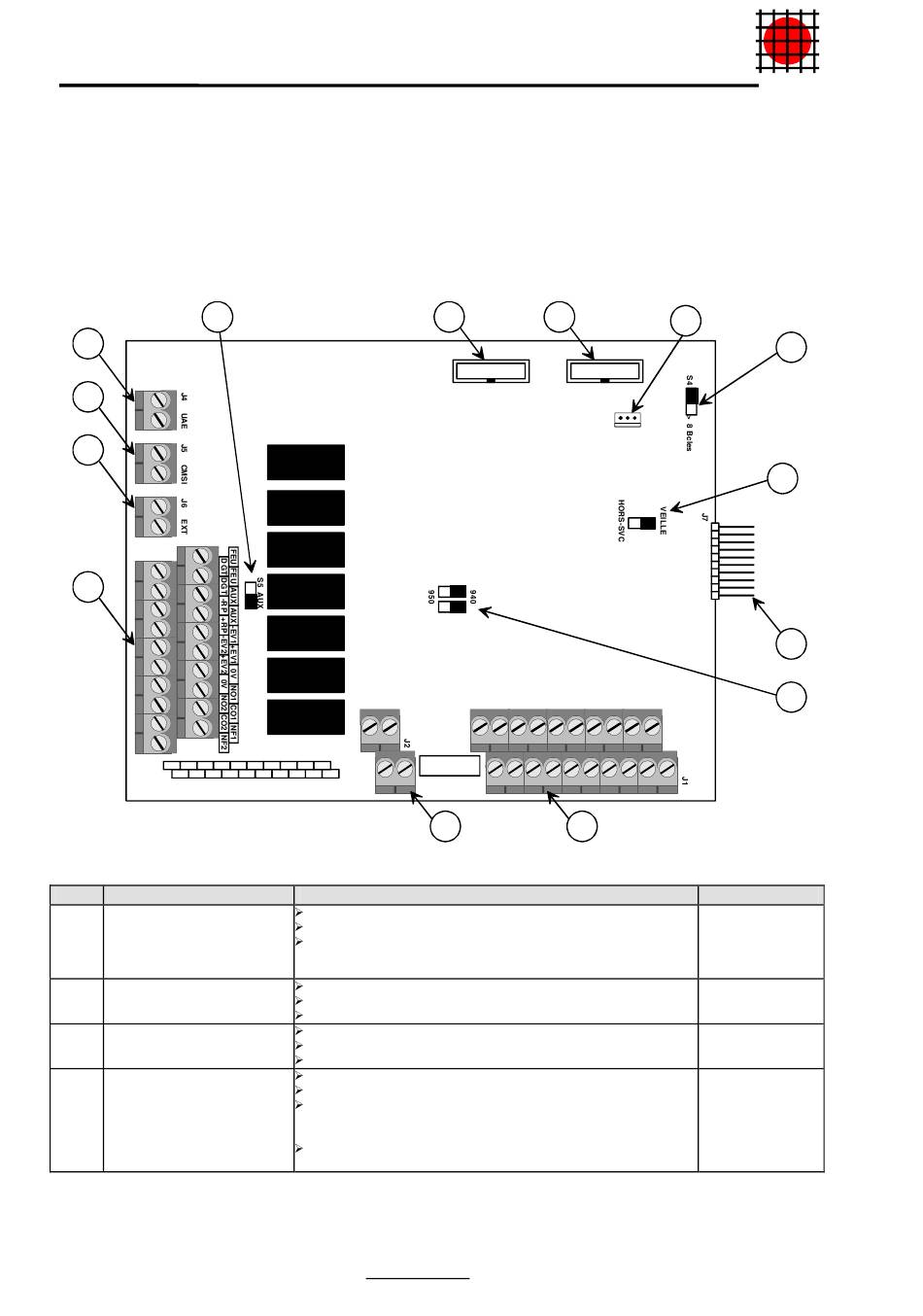

6.2.1.1 Borniers liaisons internes et switch
Rep.
Désignation
Connecteur J7
1
(Connecteur liaison carte
EAE-AES-A2)
Connecteur J8
2
« extensions »
Connecteur J9
3
« face avant »
Switch S1
4
Switch S2
12
Carte CPU-UC
NO
NF
ALIM EXT
- + 950
+EV2 0V NO2 CO2 NF2
- + AES
Caractéristiques
Nombre : 1.
Nature : liaison interne par connecteur male / femelle
Fonction : liaison carte CPU-UC avec carte alimentation EAE-AES-
A2 ; puissance et synthèse des états alimentations (tensions, défauts,
etc...).
Nombre : 1.
Nature : liaison interne par limande
Fonction : liaison vers future(s) extension(s).
Nombre : 1.
Nature : liaison interne par limande
Fonction : liaison carte CPU-UC avec unité(s) de face avant.
Nombre : 2.
Nature : sélecteurs origine alimentation lignes télécommande rupture
Fonction : permettent de sélectionner individuellement la nature de
l'énergie de puissance à destination des lignes de télécommande à rupture
N°1 (switch S1) et N°2 (switch S2).
Etats : sélecteur coté « 950 » = alimentation externe (entrée 950).
sélecteur coté « 940 » = alimentation A.E.S. interne
Diffusion externe
2
3
J8
EXTENSIONS
FACE AVANT
FTC2 S2
FTC1 S1
11T33T55T77
22T44T66T88
- + Détect / BG
Boucles 1 à 8
B
A
AVISS
8
J9
J10
S3
Utilisation
AGEMA III
AGEMA III-UC
AGORA 3F
Non utilisé
AGEMA III
AGEMA III-UC
AGORA 3F
AGEMA III-UC
AGORA 3F
BE2-580
Indice 20
6
5
1
