6.2.3 Carte de face avant « MGL-08 »
Cette carte de face avant est l'interface homme / machine ; elle dispose des voyants et des touches nécessaires à
l'exploitation générale de la centrale. De plus, elle dispose des voyants des 8 premières zones de détection ; 1 voyant
jaune et 1 voyant rouge par zone de détection. Cette carte propose un afficheur permettant une exploitation plus
conviviale. Cette carte est décrite dans le chapitre « exploitation » de la présente notice.
6.3 Cartes extension

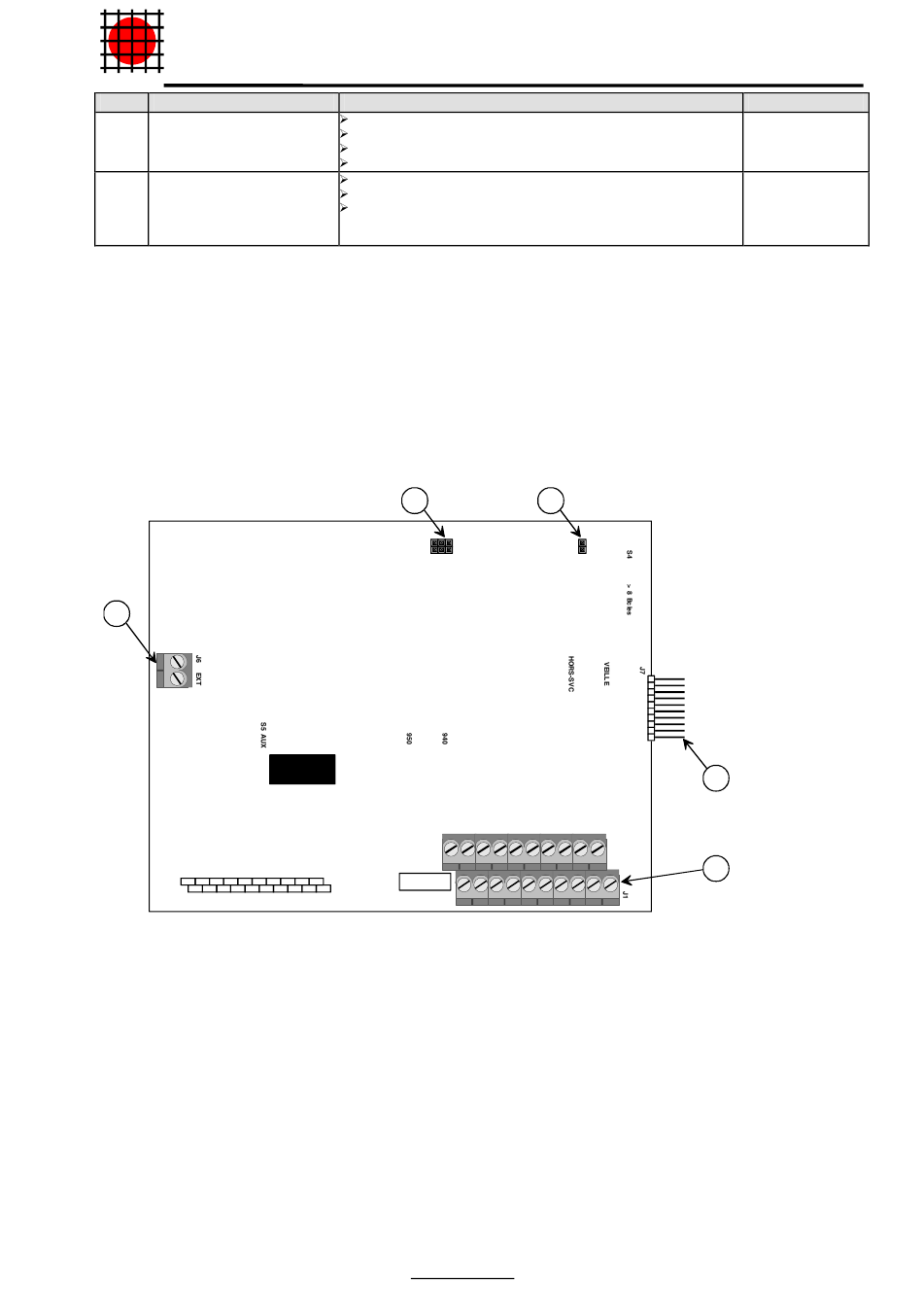

6.3.1 Carte de raccordement 8 Zones de Détection « EXT-08 »
Carte EXT-08
E
NO
NF
FEU FEU AUX AUX -EV1 +EV1 0V NO1 CO1 NF1
DGT DGT -RP +RP -EV2
+EV2 0V NO2 CO2 NF2
Les numéros des 8 zones de détection supplémentaires assurées par cette carte sont directement liés à son ordre
d'adressage lors de la mise en service. La ou les cartes « EXT-08 » sont reliées à la carte « CPU-UC » par une liaison 2
fils reliant les connecteurs « J6/EXT » repérés « E » entre-eux. L'ordre chronologique de raccordement détermine les
numéros des 8 zones d'une même carte « EXT-08 » (1
zones 17 à 24, etc.) ; voir le § « mise en service » de la présente notice.
BE2-580
Indice 20
Caractéristiques
Nombre : 2.
Nature : liaisons internes au transformateur de l'alimentation.
Fonction : assure la source secondaire
Bornes de raccordement : 3 points et 2 points
Nombre : 1.
Nature : liaison interne par connecteur male / femelle avec CPU-UC
Fonction : liaison carte CPU-UC avec carte alimentation EAE-AES-A2 ;
puissance (25V partie E.A.E. et 27V partie A.E.S.) et synthèse des états
alimentations (tensions, défauts, etc...).
2
J8
EXTENSIONS
FTC2 S2
FTC1 S1
ALIM EXT
11T33T55T77
- + 950
22T44T66T88
- + AES
- + Détect / BG
Boucles 1 à 8
ère
carte « EXT-08 » = zones 9 à 16 – 2
Diffusion externe
S.S.I. conventionnels
3
J9
FACE AVANT
S3
1
A
Utilisation
AGEMA III
AGEMA III-UC
AGORA 3F
AGEMA III
AGEMA III-UC
AGORA 3F
Cette
carte
d'extension est en
fait
une
carte
« CPU-UC »
en
version
sous-
équipée,
permettant
le
raccordement de
8 boucles (zones)
de
détection
supplémentaires.
Elle se raccorde à
la carte « CPU-
UC » ou à une
autre
carte
« EXT-08 » et est
alimentée par la
carte d'extension
« EAE-A2 ».
ème
carte « EXT-08 » =
17
