AVISS

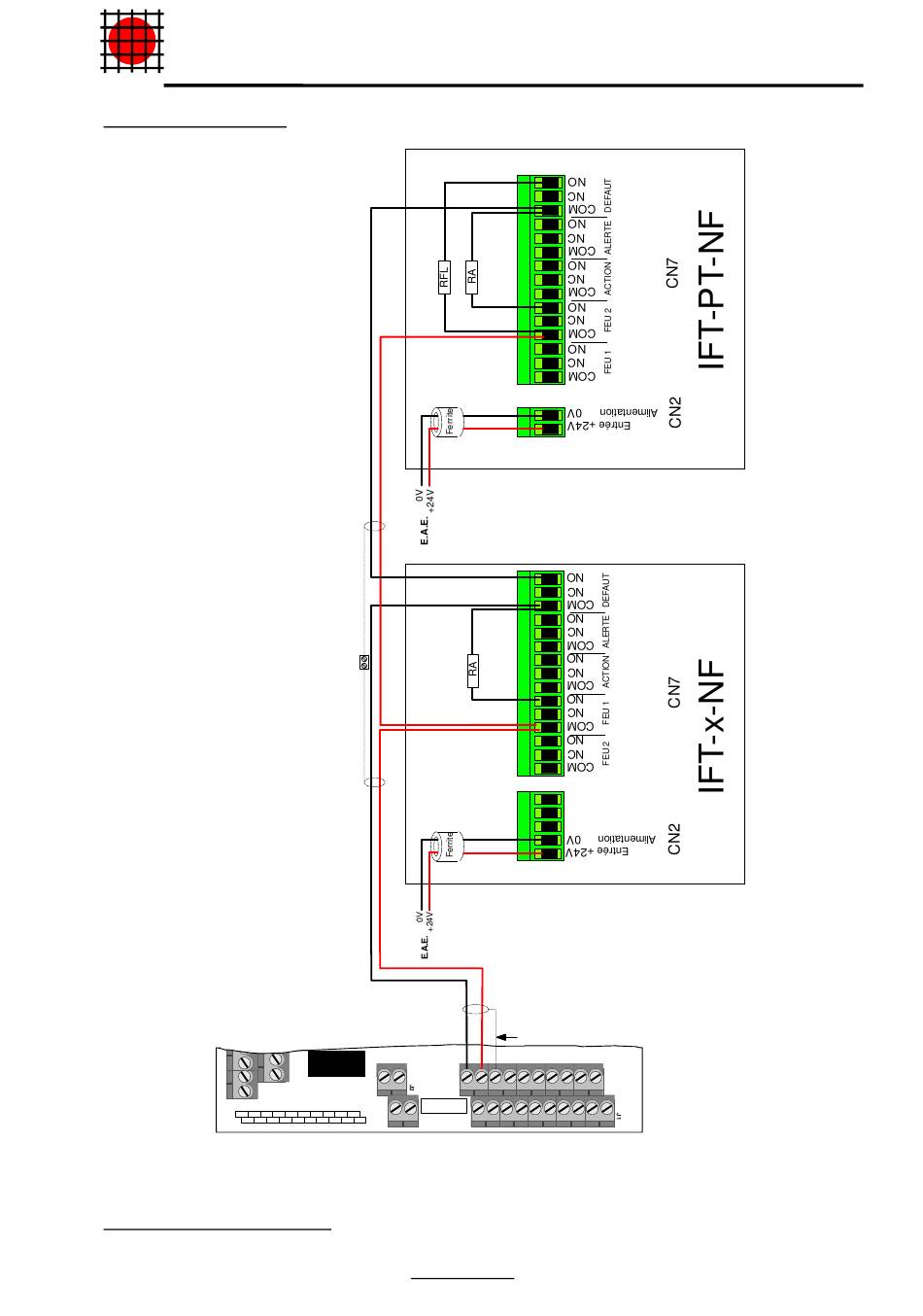

Câblage de la gamme IFT
J3
FEU FEU AUX AUX -EV1 +EV1 0V NO1 CO1 NF1
DGT DGT -RP +RP -EV2
RA = 1kOhms / 1W ou supérieur ; RFL = 3,3kOhms / ¼ W
Se reporter à la notice du détecteur pour le paramétrage et le câblage de la ferrite.
BE2-580
Indice 20
Carte CPU-UC
ALIM EXT
11T33T55T77
- + 950
22T44T66T88
- + AES
- + Détect / BG
+EV2 0V NO2 CO2 NF2
Boucles 1 à 8
Diffusion externe
S.S.I. conventionnels
49
