6.1.2 Configuration supérieure à 8 zones de détection

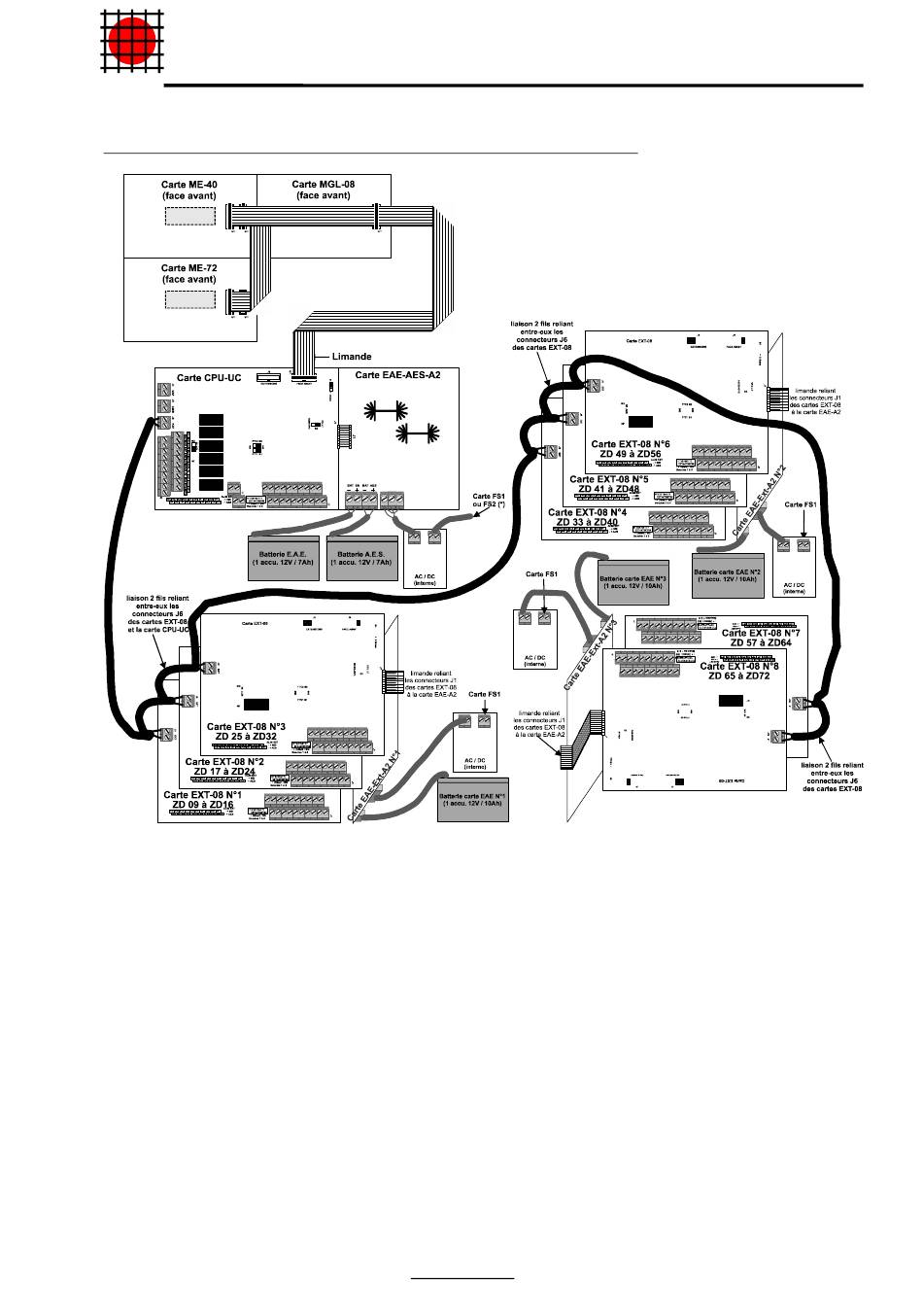

Principe de l'architecture et liaison entre les cartes de base et les cartes d'extension :
(*) : dans le cas d'un E.C.S. « AGEMA III », ce sera une carte FS1 et dans les cas d'un E.C.S./C.M.S.I. « AGEMA III-UC » ou d'un
C.M.S.I. « AGORA 3F », ce sera une carte FS2
Pour des logiques de câblages, il est fortement recommandé de respecter le principe de raccordement ci-dessus entre
les différentes cartes d'extension « EXT-08 ».
La liaison entre la carte « CPU-UC » et la ou les cartes de face avant est assurée par une limande avec le sens de
montage suivant le schéma ci-dessus (fil repéré sur les 1 des connecteurs). Les cartes de face avant « MGL-08 » et
« ME-40 » sont reliées à la carte « CPU-UC » par la même limande. La carte « ME-72 » se raccorde sur le second
connecteur de la carte « ME-40 ».
BE2-580
Indice 20
Diffusion externe
S.S.I. conventionnels
9
