S.S.I. conventionnels

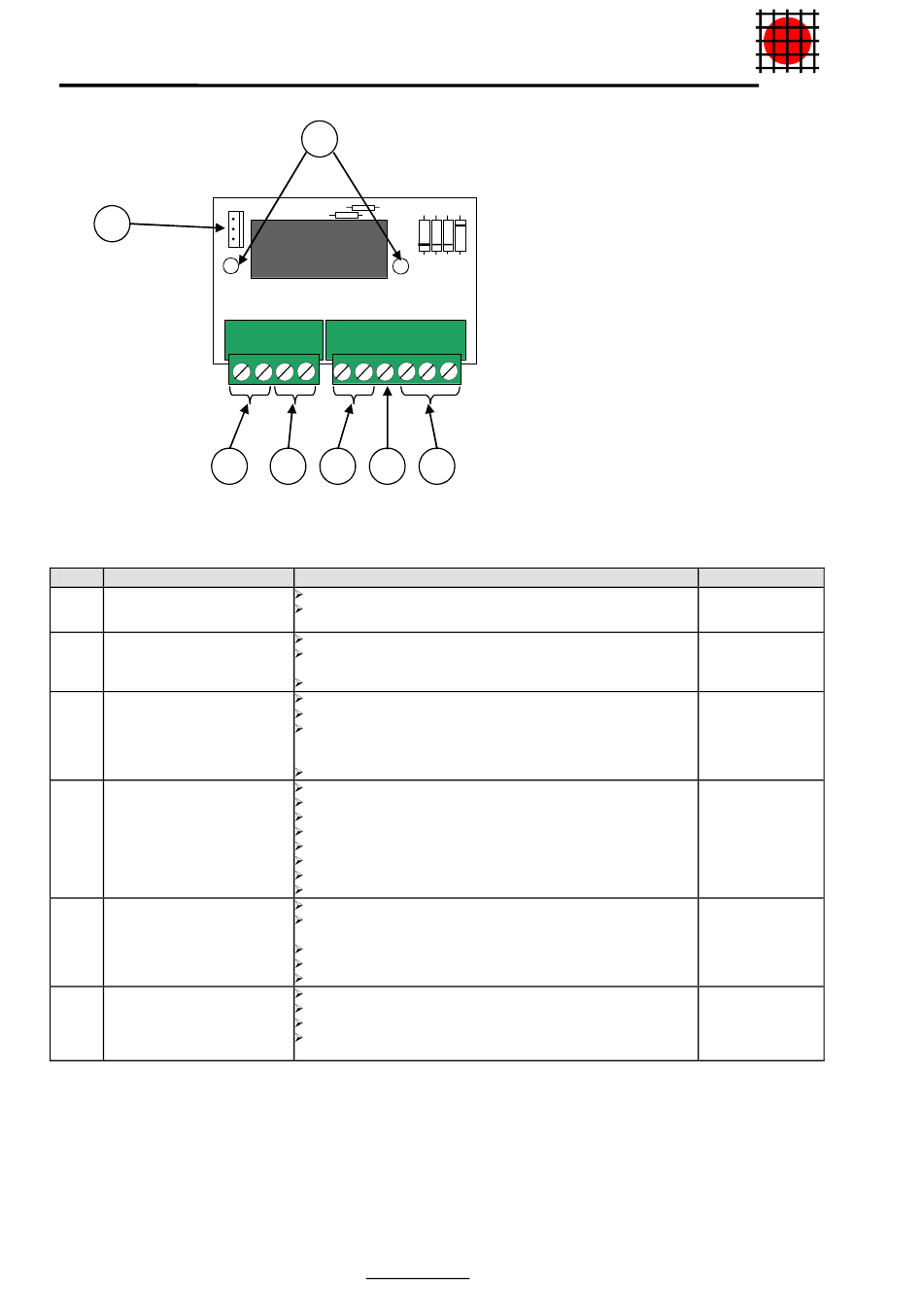

6.3.4 Carte « P-AES »
A
B
NC : Non connecté
Rep.
Désignation
Trous de fixation
1
Connecteur interne
A
Bornier interne
B
Ligne diffuseur sonore
C
Entrée A.E.S. externe
D
Entrée défaut de A.E.S.
E
20
1
A - E - S
E V A C
Batt
I N
O U T
- + - +
- +
B
C
D
NC
Caractéristiques
Nombre : 2.
Nature : Fixation via entretoise plastique adhésive pour la version C3 et
entretoise métallique pour la version C9
Nombre : 1.
Nature : liaisons internes entre la carte P-AES et la carte CPU-UC
(connecteur J10).
Fonction : assure la source secondaire
Nombre : 1.
Nature : liaison interne 2 conducteurs 1,5 mm² minimum.
Fonction : liaison entre l'une des sortie diffuseur sonore de la carte
CPU-UC (« -EV1 » et « +EV1 » OU « -EV2 » et « +EV2 ») et la carte
P-AES .
Bornes de raccordement : « IN - » et « IN + ».
Nombre : 1.
Nature : Ligne surveillée par niveau de tension
Tension : A.E.S. externe de 24 ou 48V nominale
Protection : Intégré à l'A.E.S. externe
Courant max. disponible : 1,5A
Element de fin de ligne : 3,3kΩ / 1W /± 5%
Fonction : commande des diffuseurs sonores / lumineux
Bornes de raccordement : « OUT – » et « OUT + »
Nombre : 1
Nature : Entrée de puissance de la ligne diffuseur sonore (la sortie
tension de l'A.E.S. est dédiée exclusivement à cette entrée)
Fonction : Permet l'alimentation de la ligne diffuseur de la carte P-AES
Tension : 24 ou 48V nominale
Bornes de raccordement : « - » « + » A.E.S.
Nombre : 1
Nature : Entrée libre de tout potentiel
Fonction : permet le report des défauts d'alimentation de L'A.E.S.
Bornes de raccordement : « B » : contact batterie, « C » : Commun,
« S » : contact secteur
Diffusion externe
La carte « P-AES » permet, d'une part,
d'accroître la courant de sortie d'une ligne de
diffuseur sonore (1,5A maximum) en ajoutant
une A.E.S. externe et, d'autre part, d'avoir une
tension nominale de 24 ou 48V
9 4 0
Une même sortie tension de l'A.E.S ne peut
Sect
C
S
alimenter que la fonction EVACUATION
GENERALE
La carte « P-AES » est montée dans la même
enveloppe que l'E.C.S./C.M.S.I. « AGEMA
III-UC » ou C.M.S.I. « AGORA 3F »
E
AVISS
Utilisation
AGEMA III-UC
AGORA 3F
AGEMA III-UC
AGORA 3F
AGEMA III-UC
AGORA 3F
AGEMA III-UC
AGORA 3F
AGEMA III-UC
AGORA 3F
AGEMA III-UC
AGORA 3F
BE2-580
Indice 20
