S.S.I. conventionnels

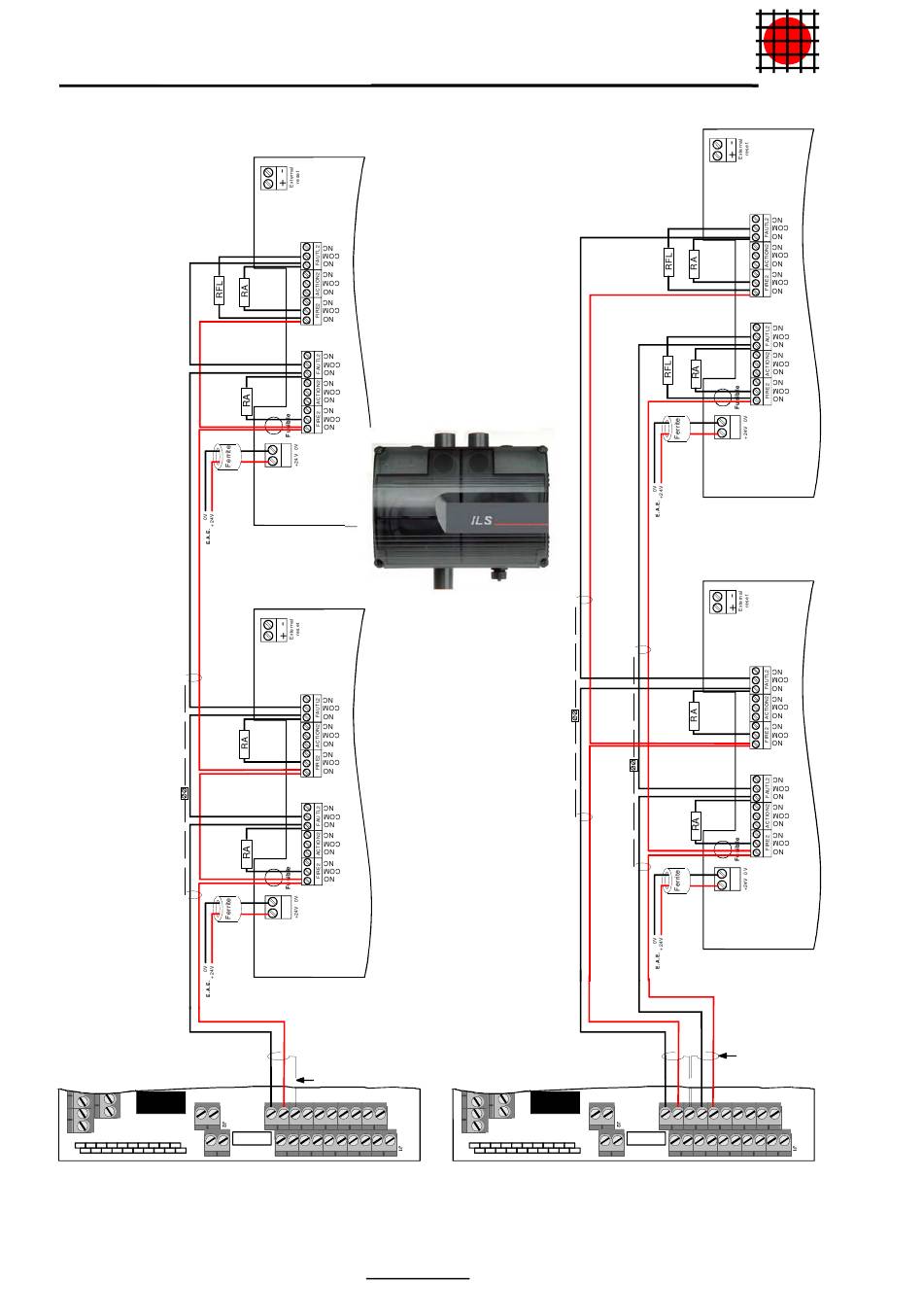

8.3.1.10 Détecteurs automatiques optiques multiponctuel ILS-2-NF
RA : 1kOhms 1Watt ou supérieur
RFL : 3,3kOhms 1/4Watt ou supérieur
Carte CPU-UC
ALIM EXT
J3
- + 950
- + AES
FEU FEU AUX AUX -EV1 +EV1 0V NO1 CO1 NF1
DGT DGT -RP +RP -EV2
+EV2 0V NO2 CO 2 NF2
RA = 1kOhms / 1W ou supérieur ; RFL = 3,3kOhms / ¼ W
Se reporter à la notice du détecteur pour le paramétrage et le câblage de la ferrite. ATTENTION, il faut
activer la fonction « verrouillage d'alarme ».
46
ILS-2-NF
ILS-2-NF
1 câble séparé par ligne
9/10 (ou 8/10 mini)
1 paire - Ecran raccordé
Ecran (borne d'écran "T" commune
à 2 zones de détection)
11T33T55T77
22T44T66T88
- + Détect / BG
Boucles 1 à 8
Diffusion externe
RA : 1kOhms 1Watt ou supérieur
RFL : 3,3kOhms 1/4Watt ou supérieur
Carte CPU-UC
ALIM EXT
11T33T55T77
J3
- + 950
22T44T66T88
- + AES
FEU FEU AUX AUX -EV1 +EV1 0V NO1 CO1 NF1
- + Détect / BG
DGT DGT -RP +RP -EV2
+EV2 0V NO2 CO2 NF2
Boucles 1 à 8
AVISS
ILS-2-NF
ILS-2-NF
1 câble séparé par ligne
9/10 (ou 8/10 mini)
1 paire - Ecran raccordé
Ecran (borne d'écran
"T" commune à 2 zones
de détection)
BE2-580
Indice 20
