Raccordements de la torche
E

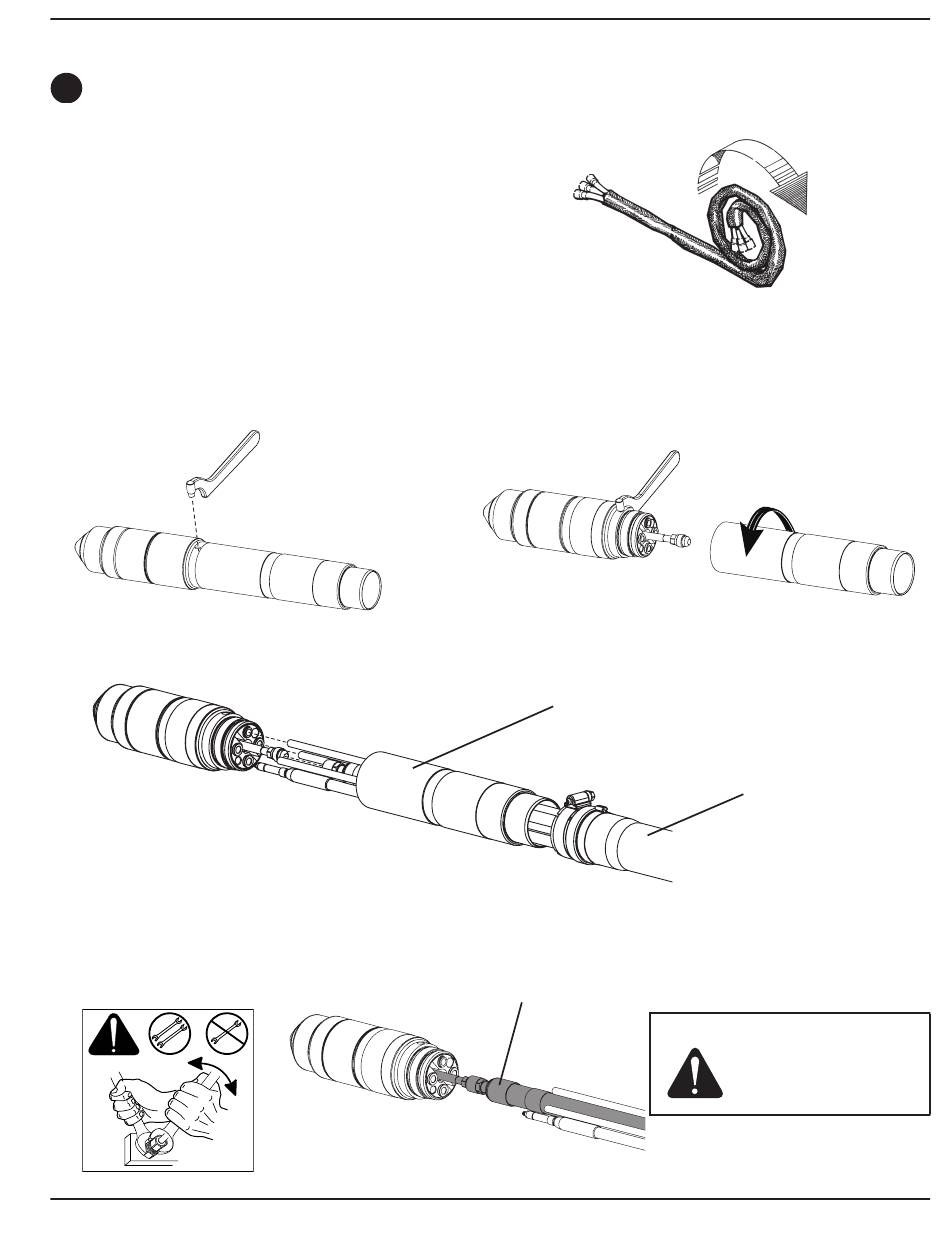

Raccordement de la torche à l'ensemble de faisceau de torche
1. Dérouler les deux premiers mètres des faisceaux sur une
surface plane.
2. Maintenir l'ensemble de torche en place avec la clé à ergots (104269) et déposer le collier de montage de la torche.
3. Repousser le revêtement tressé et faire glisser la gaine sur le faisceau. Aligner la torche sur les tuyaux dans
le faisceau. Ne pas tordre les tuyaux. Ils sont réunis par un ruban adhésif pour éviter toute torsion.
4. Raccorder le tuyau de retour du liquide de refroidissement (rouge).
HPR130XD Manual Gas – 806322
Gaine
Tuyau de retour du liquide de refroidissement
INSTALLATION
Revêtement tressé
Attention: Ne jamais utiliser
du ruban PTFE lors
de la préparation
du joint.
3-37
