INSTALLATION
D Mise en place de la console des gaz
• Monter la console des gaz à proximité de la table de coupe. Prévoir un espace suffisant pour la dépose du capot
supérieur et du côté droit lors de l'entretien. L'orientation recommandée est illustrée sur la figure ci-dessous.
La longueur maximale des câbles entre la source de courant et la console des gaz est de 75 m. La longueur
maximale des câbles des tuyaux entre la console des gaz et l'ensemble du bloc d'électrovannes est de 20 m.

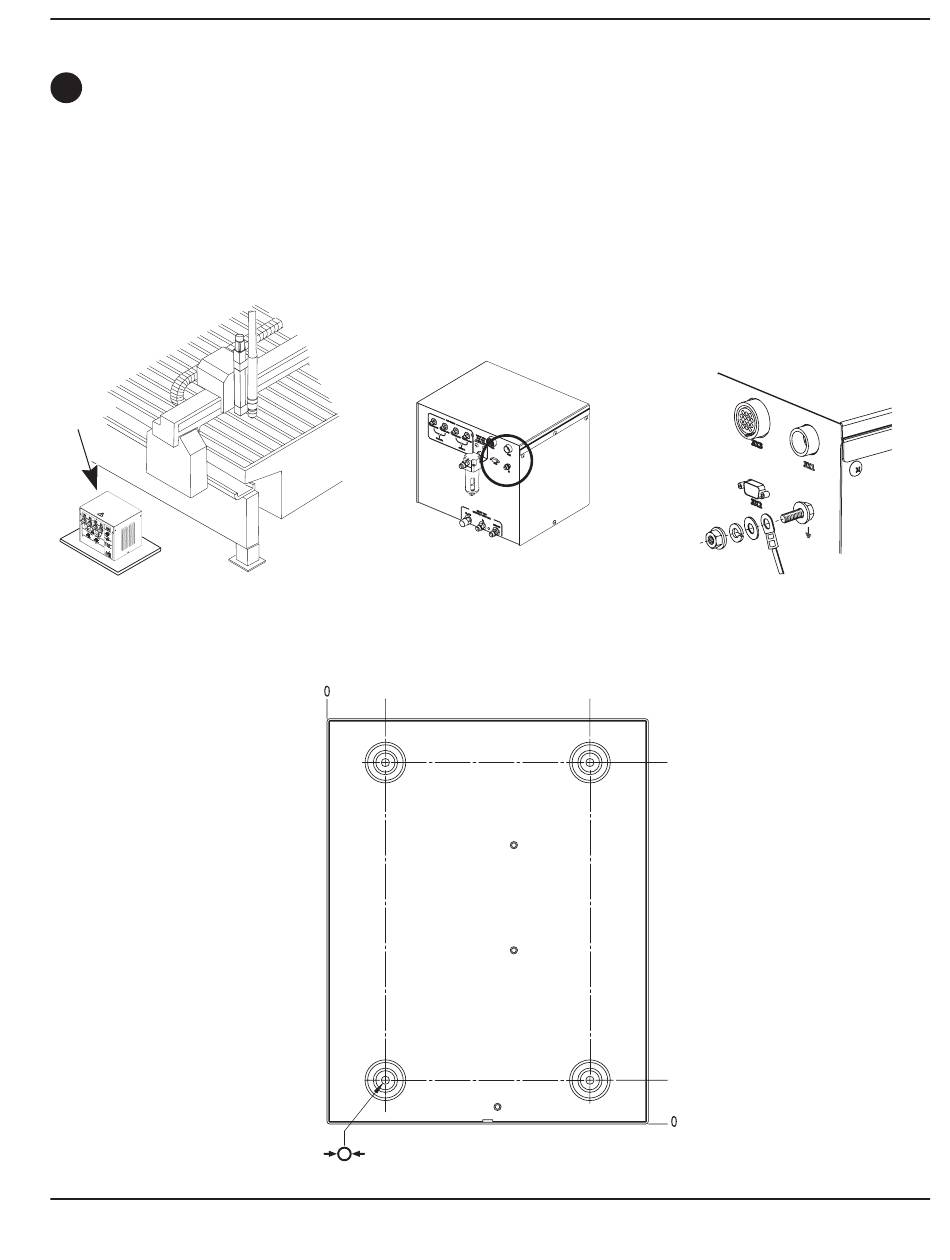

Orientation recommandée Mise à la terre de la console des gaz
de la console des gaz
50,8 mm
228,6 mm
314,5 mm
38,1 mm
7 mm
(4 emplacements)
HPR130XD Manual Gas – 806322 3-15
