INSTALLATION
C

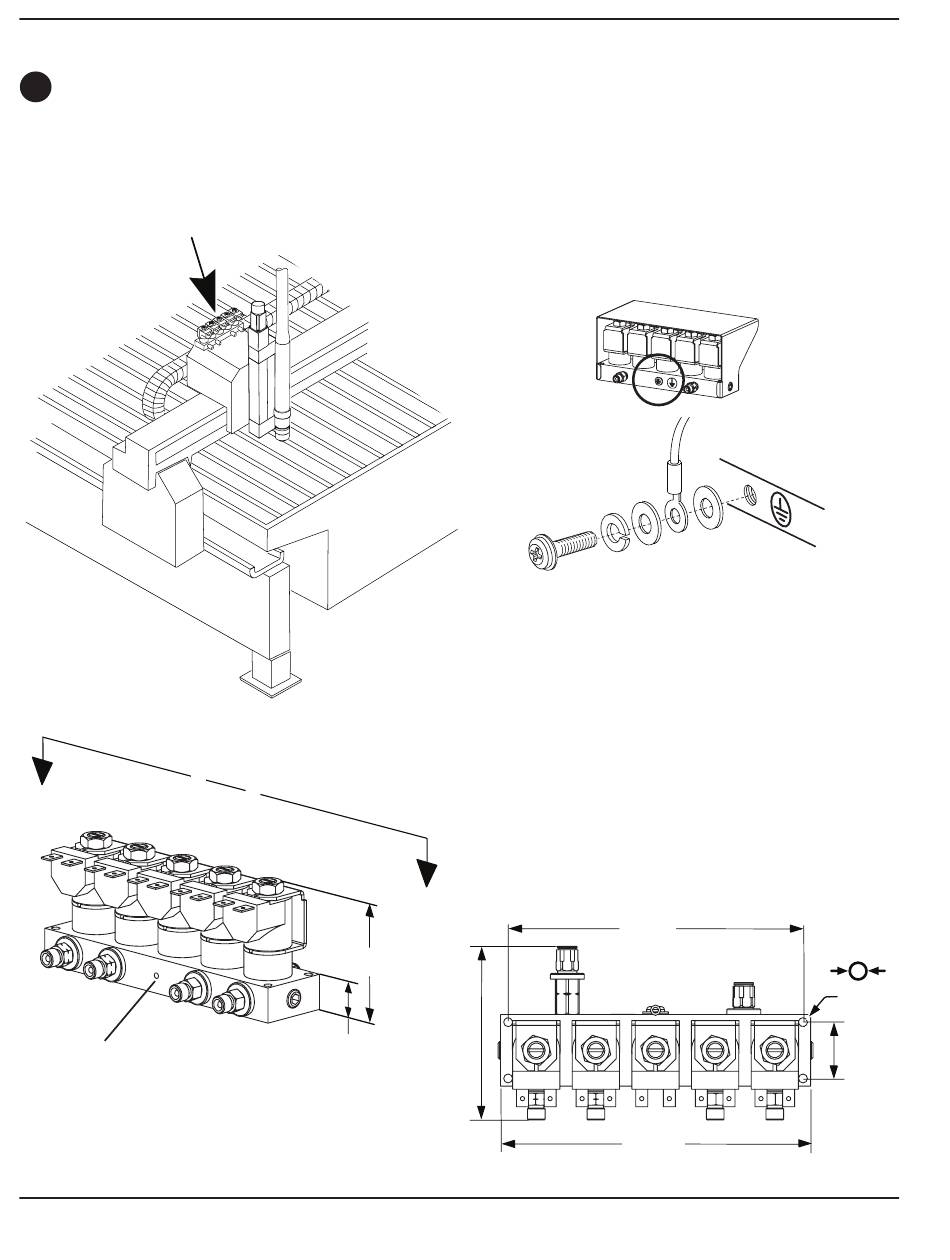

Installation du bloc d'électrovannes
• Monter l'ensemble du bloc d'électrovannes à proximité du dispositif de réglage en hauteur de la torche.
La longueur maximale des tuyaux de gaz entre le bloc d'électrovannes et la torche est de 1,8 m.
A
Trou d'évent :
Ne pas obstruer
3-14
A
70 mm
92 mm
19 mm
Mise à la terre du bloc d'électrovannes
A - A
157 mm
165 mm
HPR130XD Manual Gas – 806322
4,7 mm
30 mm
