Manuels Connexes pour Toshiba B-FP3D-GH30-QM-R
Sommaire des Matières pour Toshiba B-FP3D-GH30-QM-R

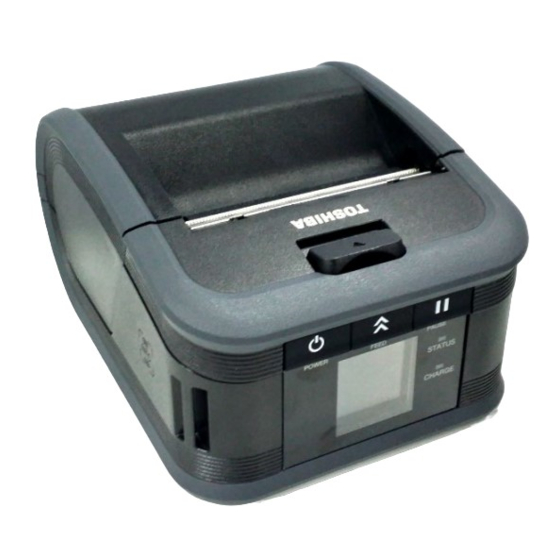

- Page 1 Imprimante portable B-FP3D-GH30/40-QM-R B-FP3D-GS32/42-QM-R B-FP3D-GH52-QM-R Manuel d'utilisation...
- Page 2 Dénomination des éléments Tête d'impression Détecteur média Rouleau d'impression Capot supérieur Unité de pré-décollage (Modes GH30/GH40/GH52 uniquement) Barre de découpe Bouton d'ouverture du Couvercle batterie capot supérieur Connecteur DCIN Panneau de commande Levier batterie Passage courroie Port USB Batterie Nettoyeur de tête d'impression Pince de ceinture Etiquette adresse BD (Modes GS32/GH30/GH52 uniquement)
- Page 3 Fonctions du panneau de commande (11) (12) (10) PUISSANCE ALIMEN PAUSE ÉTAT CHARGE REMARQUE : La surface du panneau de contrôle est fragile, ne la touchez pas avec des objets pointus. N° Nom/icône Fonction/utilisation Icônes indiquant l’état de l’imprimante, comme par exemple l’intensité...
- Page 4 Affiché lorsqu’une erreur est survenue sur l'imprimante. Erreur Niveau de batterie Indique sur 5 niveaux, l’état de la batterie. Allumé ou clignotant, en vert, rouge ou orange, pour indiquer l’état de l’imprimante. • Allumé en vert : État normal • Allumé en orange : Indicateur de niveau bas de la batterie (opérationnel) Voyant STATUS •...
- Page 5 Chargement du pack batterie AVERTISSEMENT ! 1. En cas de fuite de liquide dans la batterie, d'émanations de fumée ou de mauvaise odeur, cessez immédiatement de l'utiliser et éloignez-la du feu. Vous pourriez sinon être victime d'une explosion ou d'un incendie. 2.
- Page 6 Démontage de la batterie Poussez le levier d'ouverture de batterie vers le bas dans la direction indiquée par la flèche, et retirez la batterie de l’imprimante en tirant la languette. Levier batterie Ouvert Batterie Attache Chargement de la batterie avec l’adaptateur en option Pour charger la batterie dans l’imprimante à...
- Page 7 Guide REMARQUE : • Veuillez utiliser uniquement des médias approuvés par Toshiba Tec. Toshiba Tec ne peut garantir la qualité d'impression en cas d'utilisation d'autres média. • Pour commander un média, contactez le représentant Toshiba Tec le plus proche.
- Page 8 Avant d'utiliser le module de pré-décollage (modèles GH30, GH40, GH52 uniquement) Pour imprimer des étiquettes en mode de pré- Comment enlever le rouleau de pré-décollage décollage, vous devez positionner le rouleau de pré- décollage avant de charger le rouleau média. 1.
- Page 9 Fixation des accessoires AVERTISSEMENT ! 1. Veillez à ne pas laisser tomber l'imprimante lorsque vous la fixez à votre taille ou la portez par-dessus votre épaule. L'utilisation 2. Pour fixer l'imprimante à votre ceinture, la largeur de la bande ne doit pas dépasser 40 mm. d'autres courroies peut entraîner la chute de l'imprimante ...
- Page 10 Câble USB Port USB 4. Envoyez les données depuis l’hôte à l'imprimante. REMARQUE : • Consultez votre représentant Toshiba Tec pour tous détails sur le câble. • Suivez les instructions du système hôte pour déconnecter le câble USB. Sans fil Bluetooth 4.0...
- Page 11 Entretien quotidien Votre imprimante doit être régulièrement entretenue afin de maintenir son niveau de performance et sa qualité d’impression. AVERTISSEMENT ! • N'UTILISEZ AUCUN objet pointu pour nettoyer la tête d'impression ou les divers rouleaux, car cela pourrait provoquer des problèmes d'impression, voire une panne de l'imprimante. •...
- Page 12 Fenêtre du capteur média et chemin média Fenêtre du capteur média Enlevez la poussière et la saleté de la fenêtre du capteur média à l'aide d'une brosse douce et sèche. Nettoyez le chemin média avec un chiffon doux et sec.
- Page 13 Si le problème ne peut être résolu en suivant les conseils ci-dessous, ne tentez pas de réparer par vous- même. Éteignez l'imprimante, retirez le pack batterie puis prenez contact avec votre centre de maintenance Toshiba Tec pour obtenir une assistance. Si un message d'erreur s'affiche.
- Page 14 à l'imprimante. Si le PLEINE problème persiste, veuillez éteindre l'imprimante et prendre contact avec le centre de maintenance Toshiba Tec. Éteignez l'imprimante et remplacez la La capacité de la batterie est presque LOW BATTERY batterie par une autre batterie épuisée.
- Page 15 Chargez un nouveau rouleau de média. n’imprime pas. dépassé sa date d'utilisation. Le support n'est pas approuvé par Utilisez des médias approuvés par Toshiba Tec Toshiba Tec. Le voyant ÉTAT est allumé ou clignote. Corrigez l’erreur. L'imprimante a reçu les données d'impression mais...
- Page 16 Caractéristiques de l'imprimante Modèle B-FP3D-GS32-QM-R B-FP3D-GS42-QM-R B-FP3D-GH30-QM-R B-FP3D-GH40-QM-R Types de média Etiquettes / autocollants / tickets Méthode d'impression Thermique directe Résolution 203 ppp (8 points/mm) Max 6 pouces/s (152 mm/s) Vitesse d’impression (Dépend du système d'exploitation, des conditions d'impression, de l'état de la batterie, etc.)
- Page 17 Modèle B-FP3D-GH52-QM-R Types de média Etiquettes / autocollants / tickets Méthode d'impression Thermique directe Résolution 203 ppp (8 points/mm) Max 6 pouces/s (152 mm/s) Vitesse d’impression (Dépend du système d'exploitation, des conditions d'impression, de l'état de la batterie, etc.) Largeur effective 72 mm (2,9") d'impression Mode d'impression...
- Page 18 Spécifications du média <Étiquettes> Surface d’impression Orientation de Méthode d'enroulement : l'alimentation papier Étiquettes orientées vers l'extérieur <Tag> Marque noire (côté opposé) Surface d’impression Méthode d'enroulement : Reçus orientés vers l'extérieur Orientation de l'alimentation papier...
- Page 19 (Unité: mm) Type de Étiquette Reçu média Avec Sans Mode Bande marques marques Elément noires noires Min. 10.0 13,0 10.0 – A Pas de l'étiquette Max. 999,9 67,0 999,9 – Longueur de Min. 10.0 – l'étiquette Maximum : 997,0 60.0 997,0 –...
- Page 20 ) et du kaolin (Al , 2SiO , 2H Pour plus d'informations, adressez-vous à votre distributeur local ou à votre fabricant de papier. IMPRIME EN INDONESIE © 2023 Toshiba Tec Corporation Tous droits réservés BU22006400-FR 1-11-1, Osaki, Shinagawa-ku, Tokyo 141-8562, JAPON Ver0000...
