Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten" beschriebene Produkt mit den folgenden
Normen oder normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der Richtlinien
2011/65/EU, 2004/108/EG, 2006/42/EG.
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
16.11.2012
Montage
Akku laden
Benutzen Sie nur die auf der Zubehörseite aufgeführ-
ten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ih-
rem Elektrowerkzeug verwendeten Li-Ionen-Akku abge-
stimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-
ter. Der Akku kann beschädigt werden.
Der Akku ist mit einer NTC-Temperaturüberwachung ausge-
stattet, welche ein Aufladen nur im Temperaturbereich zwi-
schen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-
Lebensdauer erreicht.
Beachten Sie die Hinweise zur Entsorgung.
Akku entnehmen
Der Akku 7 verfügt über zwei Verriegelungsstufen, die verhin-
dern sollen, dass der Akku beim unbeabsichtigten Drücken
der Akku-Entriegelungstaste 8 herausfällt. Solange der Akku
im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in
Position gehalten.
Bosch Power Tools
Helmut Heinzelmann
Head of Product Certification
PT/ETM9

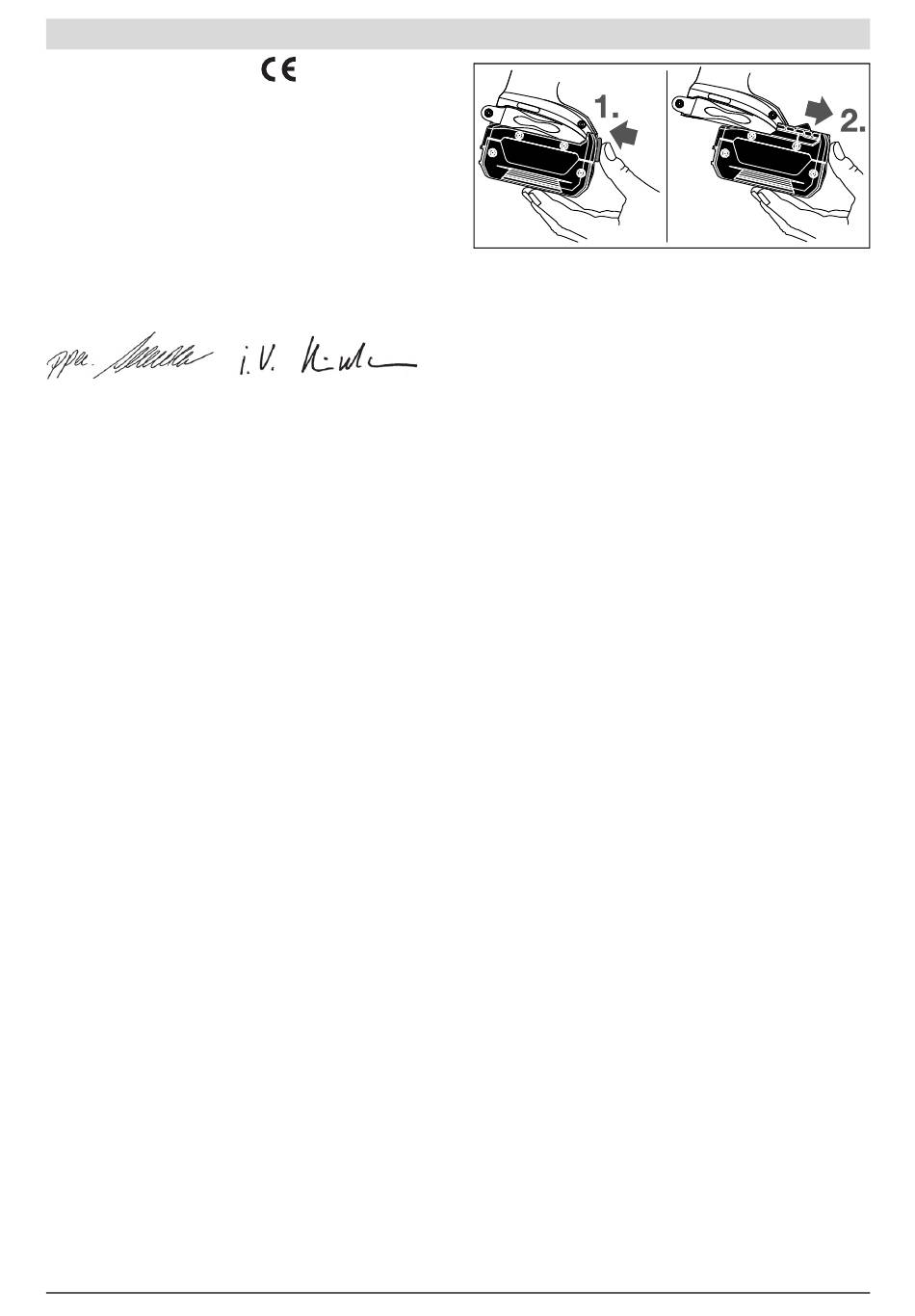

Zur Entnahme des Akkus 7 drücken Sie die Entriegelungstas-
te 8 und ziehen den Akku nach vorn aus dem Elektrowerk-
zeug. Wenden Sie dabei keine Gewalt an.
Werkzeugwechsel (siehe Bild A)
Bringen Sie vor allen Arbeiten am Elektrowerkzeug
(z.B. Wartung, Werkzeugwechsel etc.) sowie bei des-
sen Transport und Aufbewahrung den Drehrichtungs-
umschalter in Mittelstellung. Bei unbeabsichtigtem Be-
tätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Einsatzwerkzeug einsetzen
Ziehen Sie die Verriegelungshülse 2 nach vorn, schieben das
Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme
1 und lassen die Verriegelungshülse 2 wieder los, um das Ein-
satzwerkzeug zu arretieren.
Verwenden Sie nur Schrauberbits mit Kugelrastung 12 (DIN
3126-E6.3). Andere Schrauberbits 14 können Sie über ei-
nen Universalbithalter mit Kugelrastung 13 einsetzen.
Einsatzwerkzeug entnehmen
Ziehen Sie die Verriegelungshülse 2 nach vorn und entneh-
men Sie das Einsatzwerkzeug.
Betrieb
Funktionsweise Schlagschrauben
Die Werkzeugaufnahme 1 mit dem Einsatzwerkzeug wird
durch einen Elektromotor über Getriebe und Schlagwerk an-
getrieben.
Der Arbeitsvorgang gliedert sich in zwei Phasen:
Schrauben und Festziehen (Schlagwerk in Aktion).
Das Schlagwerk setzt ein, sobald die Schraubverbindung
festfährt und somit der Motor belastet wird. Das Schlagwerk
wandelt damit die Kraft des Motors in gleichmäßige Dreh-
schläge um. Beim Lösen von Schrauben oder Muttern läuft
dieser Vorgang umgekehrt ab.
Inbetriebnahme
Akku einsetzen
Verwenden Sie nur original Bosch Li-Ionen-Akkus mit
der auf dem Typenschild Ihres Elektrowerkzeugs ange-
gebenen Spannung. Der Gebrauch von anderen Akkus
kann zu Verletzungen und Brandgefahr führen.
Stellen Sie den Drehrichtungsumschalter 9 auf Mittelstellung,
um das Elektrowerkzeug vor unbeabsichtigtem Einschalten
zu schützen.
Schieben Sie den geladenen Akku 7 von vorn in den Fuß des
Elektrowerkzeugs hinein, bis der Akku sicher verriegelt ist.
Deutsch | 9
1 609 92A 00N | (17.12.12)
