APPLICATION

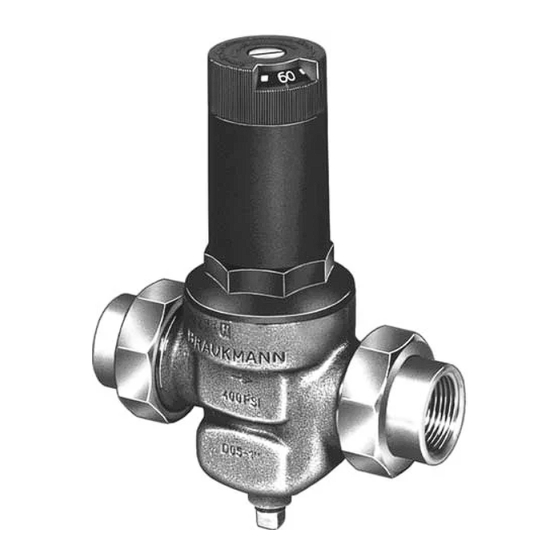

Le régulateur de pression à cadran DS05 de Honeywell
Braukmann est un détendeur de grande qualité qui maintient
une pression de sortie constante pour une vaste gamme de
pression d'alimentation. Il convient aux applications à eau
potable et d'irrigation. Le cadran de réglage de la pression en
aval rend inutile le recours à un manomètre pour le réglage
de la pression (pression statique seulement).
® Marque de commerce enregistrée aux États-Unis
Copyright © 1997 Honeywell Inc. •
Régulateurs de pression
Tous droits réservés
CARACTÉRISTIQUES
• Cadran de réglage de la pression de sortie intégré et
étalonné en usine.
• Cartouche anticorrosive monobloc facile à remplacer
et contenant toutes les pièces mobiles.
• Filtre et dérivation thermique intégrés.
• Simple siège équilibré assurant une régulation exacte
de la pression
• Entrée et sortie à filetage intérieur NPT et à filetage
extérieur pour raccords unions.
• Prise de manomètre comprise sur tous les modèles.
• Embout temporaire U06P offert à installer
temporairement lors de la construction ou de la purge
du système.
Application ........................................................................... 1
Caractéristiques .................................................................. 1
Fiche technique ................................................................... 2
Pour commander ................................................................. 2
Installation ........................................................................... 4
Maintenance ........................................................................ 4
Dépannage .......................................................................... 6
Fonctionnement .................................................................. 7
Pièces et accessoires pour le DS05 ................................... 8
DS05
à cadran
FICHE TECHNIQUE
Table des Matières
62-3041F-2
Publicité
Manuels Connexes pour Honeywell Braukmann DS05
Sommaire des Matières pour Honeywell Braukmann DS05
- Page 1 APPLICATION Le régulateur de pression à cadran DS05 de Honeywell Braukmann est un détendeur de grande qualité qui maintient une pression de sortie constante pour une vaste gamme de pression d’alimentation.
- Page 2 Honeywell Braukmann – Services à la clientèle 1885 Douglas Drive North (612) 954-4110 (Est des États-Unis) Minneapolis, Minnesota 55422-3992 (612) 954-4111 (Ouest des États-Unis) Au Canada – Communiquez avec le bureau des ventes de la Régulation résidentielle et commerciale de Honeywell de votre localité. 62-3041F—2...
- Page 3 DS05 RÉGULATEURS DE PRESSION À CADRAN DIMENSION (POUCES) (81) 4-5/16 (110) 2-1/16 3-3/16 (52) (110) (89) 4-5/16 2-1/16 (52) 3-1/2 (100) 5-9/16 (141) 2-5/8 (66) 3-15/16 1-1/4 5-9/16 (141) 2-5/8 4-11/16 (119) (66) EMBOUT À SOUDER EMBOUT FILETÉ DIMENSION (POUCES) (126) 3-7/8 (99)
- Page 4 DS05 RÉGULATEURS DE PRESSION À CADRAN INSTALLATION MAINTENANCE Avant d’installer ce produit… Remplacement de la cartouche 1. Lire les directives attentivement. Le fait de ne pas les (voir la Fig. 3) suivre pourrait endommager le matériel ou provoquer Les pièces mobiles du DS05, y compris la membrane, le un danger.
- Page 5 DS05 RÉGULATEURS DE PRESSION À CADRAN 6. Fixer de nouveaux joints toriques et un tamis à la 2. Ouvrir la pression d’arrivée et ajuster la tige jusqu’à ce nouvelle cartouche. S’assurer que les joints toriques que le manomètre indique 60 psi. sont correctement installés au-dessus et sous le tamis.
- Page 6 DS05 RÉGULATEURS DE PRESSION À CADRAN DÉPANNAGE Le Tableau 2 est un guide de dépannage pour le régulateur de pression à cadran DS05. Tableau 2. Dépannage et vérification du régulateur de pression à cadran DS05. Problème Solution • Augmenter ou diminuer légèrement la pression de sortie jusqu’à ce que le Bruit de sifflement.
- Page 7 DS05 RÉGULATEURS DE PRESSION À CADRAN FONCTIONNEMENT BOUCHON ANTIPOUSSIÈRE Le régulateur de pression à cadran DS05 Honeywell VIS DE BLOCAGE Braukmann est un régulateur de pression à siège équilibré et à action directe. Le DS05 procure une pression en aval BOUTON DE RÉGLAGE...
- Page 8 Clé pour régulateur DS05 de 1/2 et 3/4 po. MT06A1009 Clé pour régulateur DS05 de 1 et 1 1/4 po. Régulation résidentielle et commerciale Régulation résidentielle et commerciale Honeywell Asia Pacific Inc. Honeywell Inc. Honeywell Limited-Honeywell Limitée Room 3213-3225 Honeywell Plaza...
