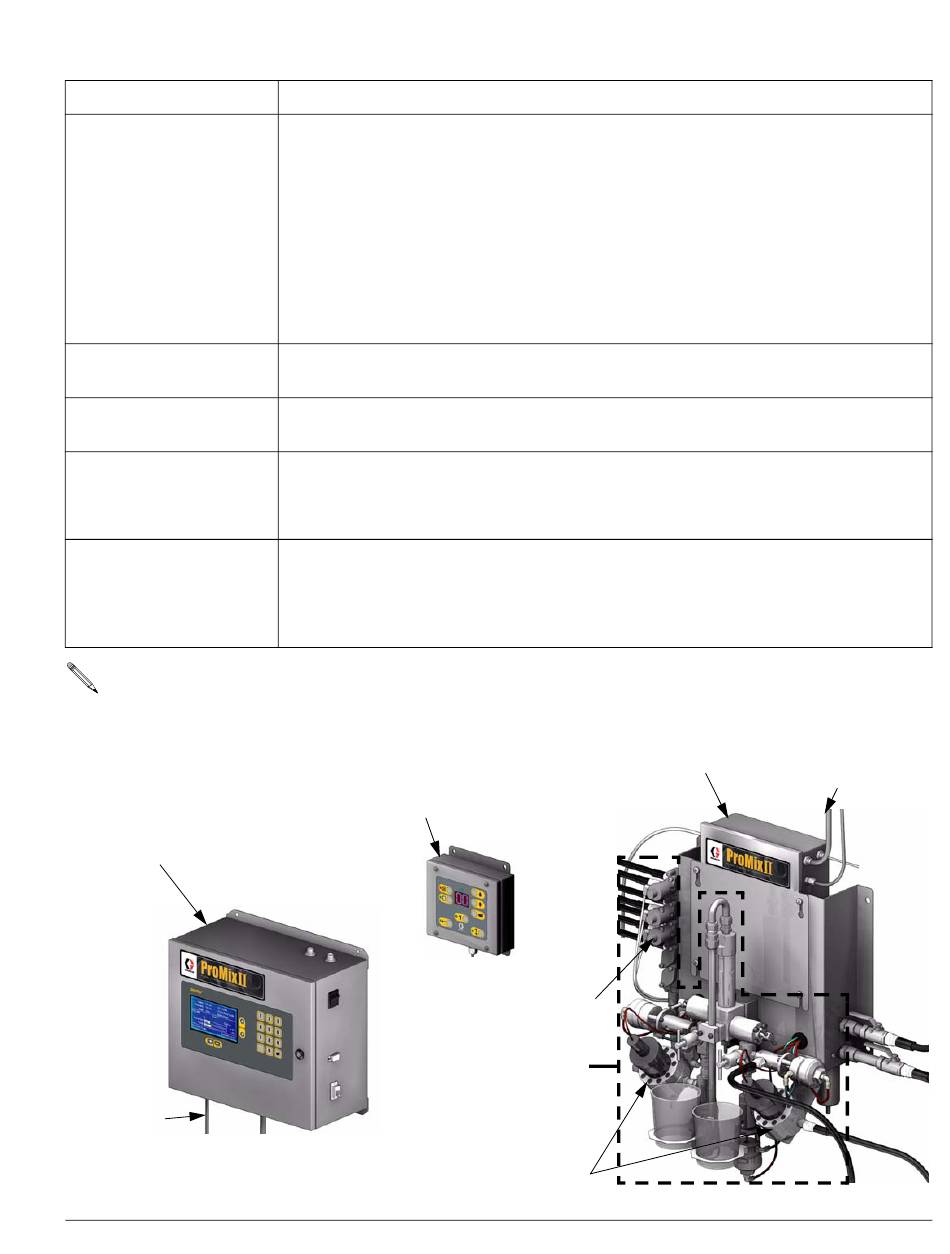

Composant
Débitmètres
Câble double en fibre
optique
Câble d'alimentation
du panneau produit
Poste de commande
Boîte de rinçage
de pistolet
(Non visible)
Voir Commandes de l'opérateur, page 26, pour plus de détails sur l'afficheur EasyKey™ et le poste de
commande.
Afficheur
EasyKey™
Câble double
en fibre
optique
F
. 1
IG
310634B
Graco propose trois débitmètres en option:
•
Le G3000 est un débitmètre à engrenages multifonction servant normalement
pour des débits compris entre 75 et 3000 cc/mn (0,02–0,79 gal/mn), des pressions
jusqu'à 4000 psi (28 MPa, 276 bars) et des viscosités de 20–3000 centipoises.
Le facteur K est d'env. 0,119 cc/impulsion.
•
G3000HR est une version haute résolution du débitmètre G3000 qui sert
normalement pour des débits compris entre 38 et 1500 cc/mn (0,01–0,4 gal/mn),
des pressions jusqu'à 4000 psi (28 MPa, 276 bars) et des viscosités de
20–3000 centipoises. Le facteur K est d'env. 0,061 cc/impulsion.
•
Coriolis est un débitmètre spécial conçu pour une large plage de débits et de
viscosités.
Pour les communications entre l'afficheur EasyKey™ et le panneau de régulation
produit.
Alimente le panneau de régulation produit en courant électrique.
Sert à l'opérateur pour assurer les travaux de peinture quotidiens, notamment le choix
des couleurs, l'impression des rapports, la lecture/l'acquittement des alarmes et la
mise en stand-by, en mode mélange ou purge. Il est monté normalement à l'intérieur
de la cabine ou près du peintre.
Assure le rinçage automatique des pistolets manuels dans un conteneur à déchet fer-
mé. En utilisant juste la quantité de solvant nécessaire au rinçage de l'appareil
à l'intérieur d'un caisson, la boîte de rinçage réduit les quantités de solvant utilisées,
les émissions de COV (composés organiques volatils) et l'exposition de l'opérateur
aux émanations de produits chimiques dangereux.
Poste de commande
Vannes de changement
de couleur
Aperçu ◆ Identification et définition des composants
Description
Panneau de régulation produit
Manifold produit
Débitmètres
Câble d'alimentation
du panneau produit
9
