9.1.2 Module de fonction FM 442 (option)

Le module FM 442 commande deux circuits de chauffage
indépendants avec vanne de mélange.Votre appareil de
régulation peut recevoir plusieurs modules FM 442.
Les interrupteurs manuels sur le module ne servent qu'au
service après-vente et à la maintenance.
Si les interrupteurs manuels ne sont pas en position
automatique, l'unité MEC 2 affiche le message
correspondant et le voyant de dérangement
CONSEIL D'UTILISATION
N'utilisez pas les interrupteurs manuels
pour mettre l'installation hors service en cas
d'absence provisoire.
Dans ce cas précis, utilisez le programme
congés (voir chapitre 7.16 « Réglage de la
fonction congés »).
Fonction de circuit de chauffage
Interrupteur manuel circuit de chauffage pour le. circuit de
chauffage 1 ou 2 par exemple.
CONSEIL D'UTILISATION
Normalement l'interrupteur manuel doit
être placé en position « AUT ».
3
Les positions 0 et (manuel) sont des fonctions
spéciales qui ne doivent être utilisées que par un
spécialiste.
3
La pompe du circuit de chauffage est mise
en marche.
La vanne de mélange est mise hors
tension et peut être manœuvrée
manuellement.
AUT: Le circuit de chauffage fonctionne en
mode automatique.
0: La pompe de circuit de chauffage est mise
à l'arrêt.
La vanne de mélange est mise hors
tension.
Les fonctions des régulations sont
maintenues.
Les fonctions actuelles sont signalées par des diodes
lumineuses.
Sous réserve de modifications techniques !
68
s'allume.

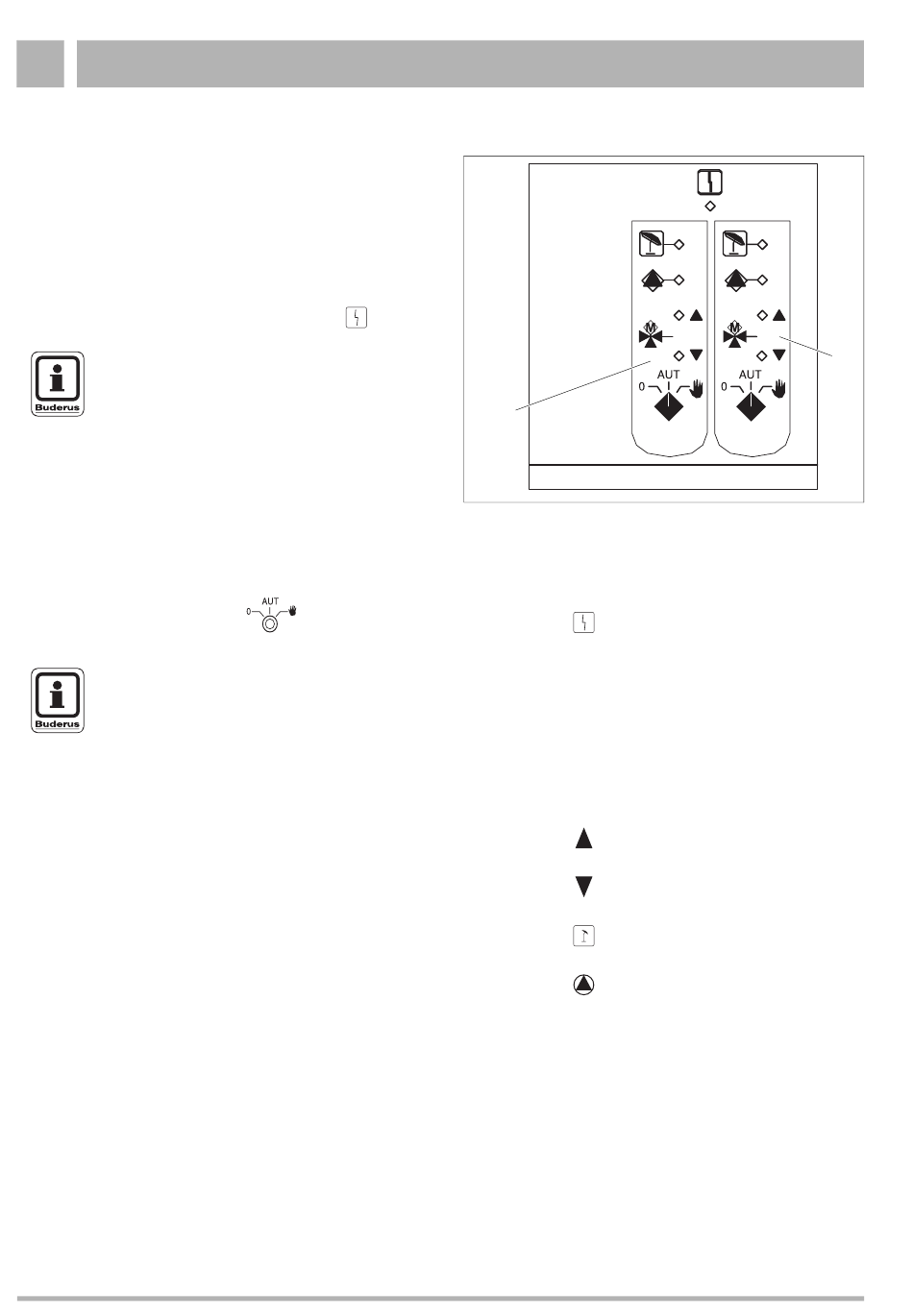

Fig. 24 Module de fonction FM 442
Pos. 1: Circ chauff x
Pos. 2: Circ chauff y
Voyant
Voyants de contrôle pour les fonctions
Voyant
Voyant
Voyant
Voyant
Notice d'utilisation appareil de régulation Logamatic 4313 • Edition 02/2001
1
Défaut d'ordre général.
Exemple : Défaut
d'installation, panne sonde,
pannes externes, erreur de
câblage, panne interne
module, fonctionnement
manuel.
Les messages d'erreur apparais-
sent en clair sur l'unité MEC 2..
« Ouverture vanne de
mélange » (plus chaud)
« Fermeture vanne de
mélange » (plus froid)
Circuit de chauffage en mode
été
Pompe d'alimentation ou de
circuit de chauffage en marche
