Si les ouvertures sont réalisées dans une pièce contiguë, elle doit disposer d'une ventilation directe et n'être :
1. ni une chambre ;
2. ni une partie commune de l'immeuble ;
3. ni une pièce présentant un risque d'incendie.
Avant d'essayer l'appareil, vérifiez que le fonctionnement d'un autre appareil ne provoque pas de dépression dans la
pièce où débouche la ventilation et que la circulation d'air entre les deux pièces est assurée par des ouvertures libres en
permanence - élargissez, par exemple, l'espace entre la porte et le sol. Le produit de la combustion doit s'évacuer par
une hotte débouchant sur une cheminée, un conduit d'évacuation des fumées ou directement à l'extérieur.
Accès à la table de cuisson
Pour accéder au compartiment qui contient les pièces techniques, opérez de la façon suivante :
• enlevez les grilles, les caches et les chapeaux des brûleurs ;
• sortez les boutons de leur axe ;
• desserrez les vis qui fixent les brûleurs à la table ;
• soulevez la table.

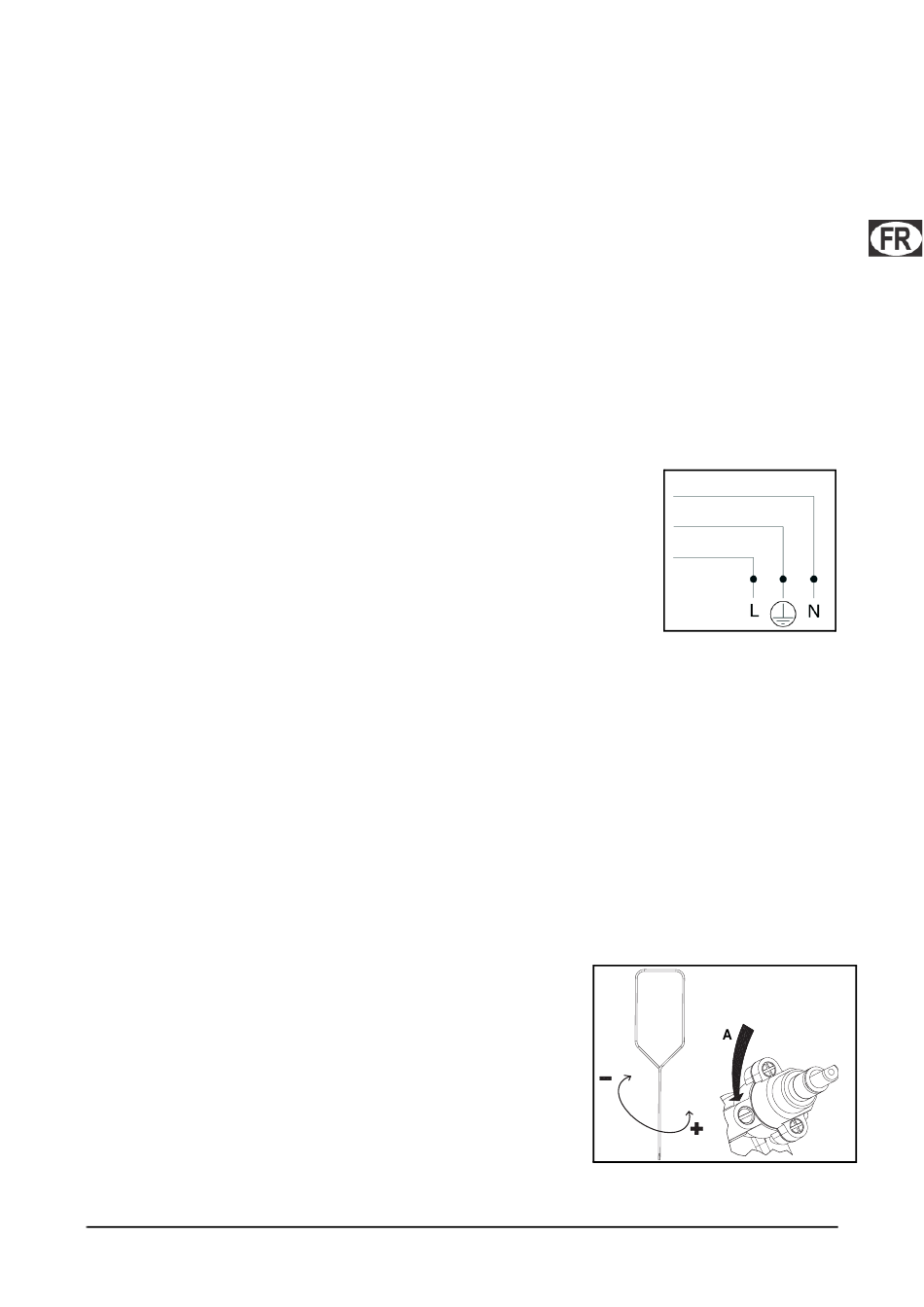

Raccordement au réseau électrique
La table de cuisson FRANKE est équipée d'un câble d'alimentation tripolaire à terminaux libres.
Si la table de cuisson doit rester connectée en permanence au réseau d'alimentation, installez un dispositif de protection
ayant une ouverture des contacts adéquate, qui assure la déconnexion complète de l'appareil en cas de surtension de
catégorie III. Assurez-vous que :
a) la fiche et la prise sont adaptées pour un courant de 16 A ;
b) l'une et l'autre sont facilement accessibles et placées de façon à ce qu'aucune partie
sous tension ne puisse être atteinte lors de l'insertion ou du retrait de la fiche ;
c) la fiche peut être introduite sans difficulté et qu'elle reste accessible une fois l'appareil
installé ;
d) la table de cuisson, une fois installée dans le meuble, ne repose pas sur la fiche ;
e) les terminaux de deux appareils différents ne sont pas connectés à la même fiche ;
f) le cordon d'alimentation est remplacé, en cas de besoin, par un modèle de 3 x 0,5 mm
de type H05VV-F ;
g) les polarités de branchement des terminaux libres sont scrupuleusement respectées
(Marron=Phase – Bleu=Neutre – Jaune-Vert=Terre).
N.B : Assurez-vous que les caractéristiques de la ligne électrique de votre habitation (tension, puissance maximale et
courant) sont compatibles avec celles de votre table de cuisson FRANKE.

Remplacement des injecteurs

Avertissement. Tous les produits sont réglés en usine pour fonctionner avec du gaz méthane (G20).
Pour les utiliser avec un autre gaz, changez les injecteurs en procédant de la façon suivante :
1. enlevez les grilles, les caches et les chapeaux des brûleurs ;
2. dévissez les injecteurs et remplacez-les par les injecteurs fournis en série pour le gaz du réseau, en vous assurant que
la marque correspond bien à celle qui est indiquée dans le tableau (page 20) ;
3. remettez les chapeaux des brûleurs, les caches et les grilles ;
4. ces brûleurs ne nécessitent aucun réglage de l'air.
Avertissement
Si vous transformez l'appareil pour qu'il fonctionne avec un autre gaz, placez l'étiquette autoadhésive correspondante
(fournie en série) dans l'espace prévu sur la plaque. Pour faire fonctionner l'appareil au G.P .L. (G30 ou G31), la vis de
réglage du minimum doit être vissée à fond. Ces appareils sont fournis en cat. II 2H3+.
Réglage de la puissance minimale
– Enlevez les boutons (ils ont été montés par pression et sont donc
extractibles).
– Allumez les brûleurs et réglez le minimum en tournant la vis de réglage dans
le sens des aiguilles d'une montre pour baisser la flamme et dans le sens
inverse des aiguilles d'une montre pour l'augmenter (fig. 6). Le tournevis de
réglage est fourni avec les accessoires.
BLEU
JAUNE-VERT
MARRON
2
Fig. 9
19
