7.1 Démontage du lanceur
1
Desserrez les vis maintenant le lanceur contre le
carter moteur et déposez le lanceur.
2
Tirez la corde d'environ 30 cm et insérez-la dans
l'encoche à l'extérieur de la poulie du lanceur.
Relâchez la tension du ressort de rappel en laissant
la poulie du lanceur tourner dans le sens inverse des
aiguilles d'une montre. Voir figures 1 et 2.
AVERTISSEMENT !
Si la tension du ressort est activée
sur la poulie du lanceur, le ressort
risque de sauter et de causer des
blessures personnelles. Portez des
lunettes de protection.
3
Desserrez la vis située au centre de la poulie et
retirez la poulie. Desserrez les vis situées sur la
cassette et déposez la cassette et le ressort. Voir
figure 3.
Nettoyage et inspection
Nettoyez toutes les pièces et vérifiez :
• La corde du lanceur.
• Que les cliquets du lanceur sur le volant sont
intacts, c.-à-d. qu'ils bougent et reviennent
facilement au centre.
• Lubrifiez le ressort de rappel avec de l'huile
fluide.
7 Instructions de réparation

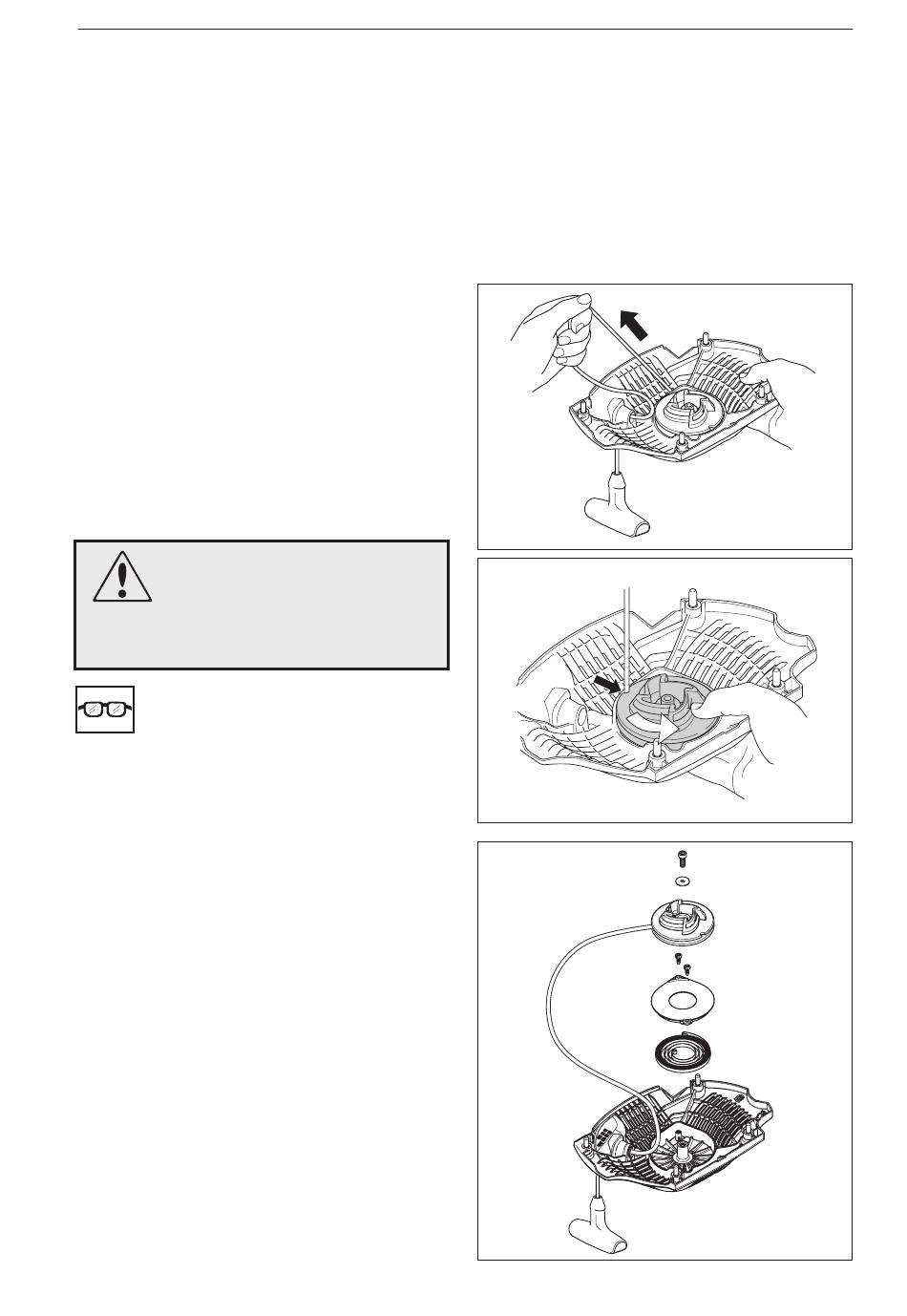

Fig. 1
Fig. 2
Fig. 3
