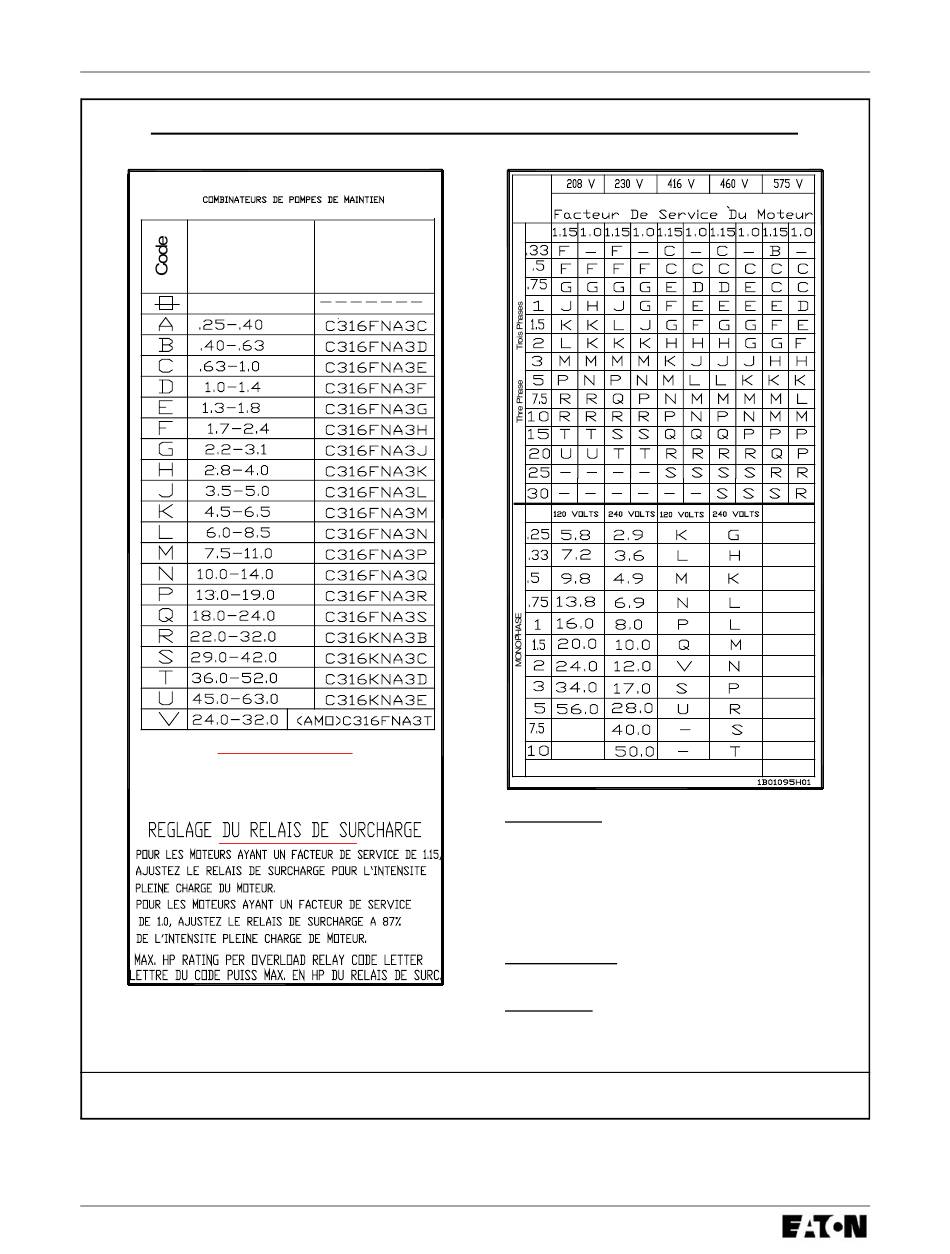

TABLEAU DE SÉLECTION DU RELAIS DE SURCHARGE
TABLEAU A
COMMANDE DE POMPE RÉGULATRICE DE PRESSION
CATALOGUE FDJP 1 800 tr/min
GAMME DE
RÉGLAGE
(Intensité)
RÉGLAGE DU RELAIS DE SURCHARGE
POUR LES MOTEURS À FACTEURS DE SURCHARGE 1,15, RÉGLEZ LE
RELAIS DE SURCHARGE À L'INTENSITÉ PLEINE CHARGE DU MOTEUR.
POUR LES MOTEURS À FACTEURS DE SURCHARGE 10, RÉGLEZ LE
RELAIS DE SURCHARGE À 87 % DE L'INTENSITÉ PLEINE CHARGE DU
MOTEUR.
LES RENSEIGNEMENTS CONTENUS AUX PRÉSENTES, APPARTENANT À EATON YALE LTD. DOIVENT DEMEURER CONFIDENTIELS;
AUCUNE PARTIE DE CE SCHÉMA NE PEUT ÊTRE REPRODUITE, NI UTILISÉE SANS L'AUTORISATION EXPRESSE DE LA SOCIÉTÉ.
FIGURE 3 : TABLEAU DE SÉLECTION DU RELAIS DE SURCHARGE
En vigueur - janvier 2003
STYLE DE
RELAIS DE
SURCHARGE
REMARQUES :
POUR LES APPLICATIONS MONOPHASES
SÉLECTIONNEZ LE RELAIS DE SURCHARGE ET LE
CODE ALPHABÉTIQUE EN FONCTION DE L'INTENSITÉ
PLEINE CHARGE DU MOTEUR.
CONSULTEZ LE TABLEAU MONOPHASE À DROITE POUR
OBTENIR L'INTENSITÉ PLEINE CHARGE ET LE TABLEAU
« A » POUR LA CATÉGORIE DE SURCHARGE. Non.
REMARQUE « * »
AUCUN TRANSFORMATEUR DE COMMANDE
REMARQUE :
380/415 V 50 HZ SE REPORTER AU TABLEAU 416 O/L
HP
Facteur de surcharge du moteur
IM05805004R
