10.3.2 Montaggio dell'anello di tenuta e dell'anello di usura
Procedura
1. Lubrificare l'anello di tenuta (pos. 46) con acqua insaponata.
2. Posizionare l'anello di tenuta nel corpo pompa.
3. Rimontare l'anello di tenuta nel corpo pompa utilizzando un
punzone o un blocchetto di legno.

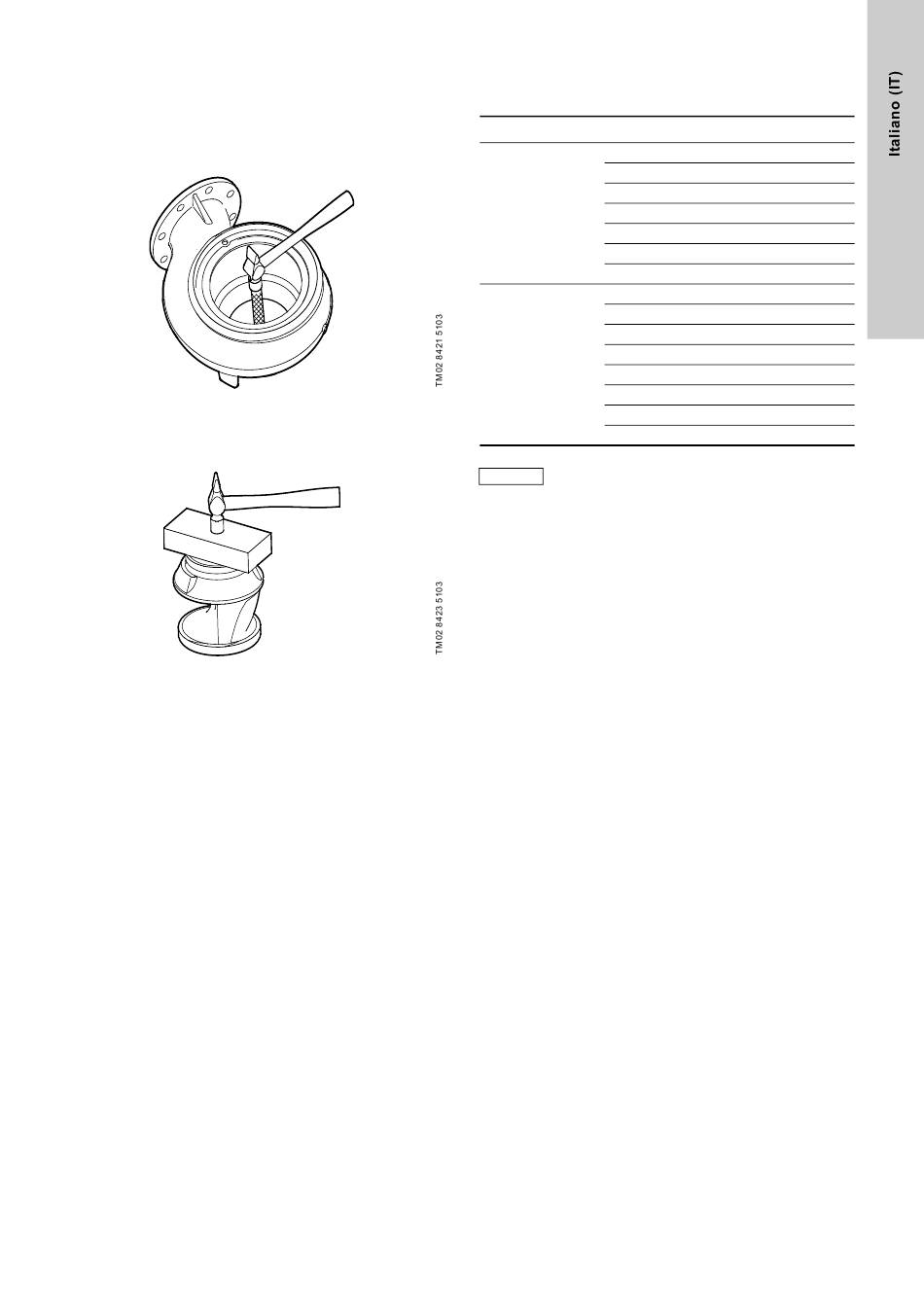

Fig. 22 Montaggio dell'anello di tenuta
4. Posizionare l'anello di usura (pos. 49c) sulla girante.
5. Rimontare l'anello di usura utilizzando un blocchetto di legno.
Fig. 23 Montaggio dell'anello di usura
10.3.3 Montaggio della girante e del corpo pompa
Procedura
1. Montare la molla (pos. 157) e la chiavetta (pos. 9a).
Tenere la chiavetta in posizione durante il montaggio della
girante.
2. Montare la girante (pos. 49).
3. Montare la rondella (pos. 66) e la vite (pos. 188a).
4. Serrare la vite (pos. 188a) con coppia di 75 Nm. Sostenere la
girante con la chiave a cinghia.
5. Segnare la posizione del perno sul corpo pompa.
6. Segnare la posizione del foro del perno sulla camera dell'olio.
7. Montare e lubrificare l'O-ring (pos. 37) con olio.
8. Montare le parti della pompa nel corpo pompa (pos. 50).
9. Montare la fascetta (pos. 92).
10. Serrare la vite (pos. 92a) con una coppia di 12 Nm.
11. Controllare che la girante ruoti liberamente e senza impedi-
menti.
10.4 Quantità d'olio
La tabella mostra la quantità di olio nella camera d'olio delle
pompe SE1 e SEV. Tipo di olio: Shell Ondina 919.
Potenza [kW]
2 poli
4 poli
L'olio esausto deve essere smaltito secondo le
Nota
normative locali.
Quantità olio [l]
2,2 0,30
3,0 0,30
4,0 0,55
6,0 0,55
7,5 0,55
9,2 0,70
11,0 0,70
1,0 0,30
1,3 0,30
1,5 0,30
2,2 0,30
3,0 0,55
4,0 0,55
5,5 0,55
7,5 0,70
