Connexions de tuyauterie – suite
Raccordements de tuyauterie d'alimentation – suite
Type de gaz
Gaz naturel
Propane
REMARQUE : Les valeurs ci-dessus ne sont pas les tailles des conduits d'alimentation . Ce sont les tailles des raccordements de gaz pour un
appareil standard .
Vers la valve de gaz
(à l'intérieur du boîtier)
Bout de tuyau qui
dépasse à l'extérieur
du boîtier
Installation d'évacuation des condensats
• Purge des condensats de brûleur : Si l'unité monobloc comprend un serpentin de refroidissement en caisson,
l'installation d'une conduite d'évacuation des condensats du brûleur est requise . Les pièces installées sur la conduite
de vidange sont incluses dans l'emballage de tous les appareils de chauffage de modèle CAUA . Reportez-vous
aux instructions d'installation fournies avec le kit de vidange de condensat du brûleur (PN 165951) .
• Conduite d'évacuation des condensats du serpentin de refroidissement en caisson : Si l'unité monobloc
comprend un serpentin de refroidissement en caisson, l'installation d'une conduite d'évacuation des condensats
du serpentin de refroidissement en caisson est requise . Reportez-vous aux instructions d'installation fournies avec
le serpentin de refroidissement carrossé .
• Purge des condensats d'enveloppe d'échappement : Si l'appareil est équipé de l'option d'appoint permettant
une admission d'air de température inférieure à 35°F/2°C (option AD4), l'enveloppe d'échappement possède une
purge de condensats (voir
par une ouverture dans le panneau latéral . Raccorder soit à la purge du brûleur ou du serpentin, soit directement
au réseau d'assainissement . La purge de condensats doit être régulièrement nettoyée .
REMARQUE : Le collecteur de condensats et le système de mise au rebut doivent être nettoyés
périodiquement.
34
INSTALLATION – SUITE
Tableau 17. Tailles de raccordements de gaz
Raccord-union
Vers la valve de gaz
(à l'intérieur du boîtier)

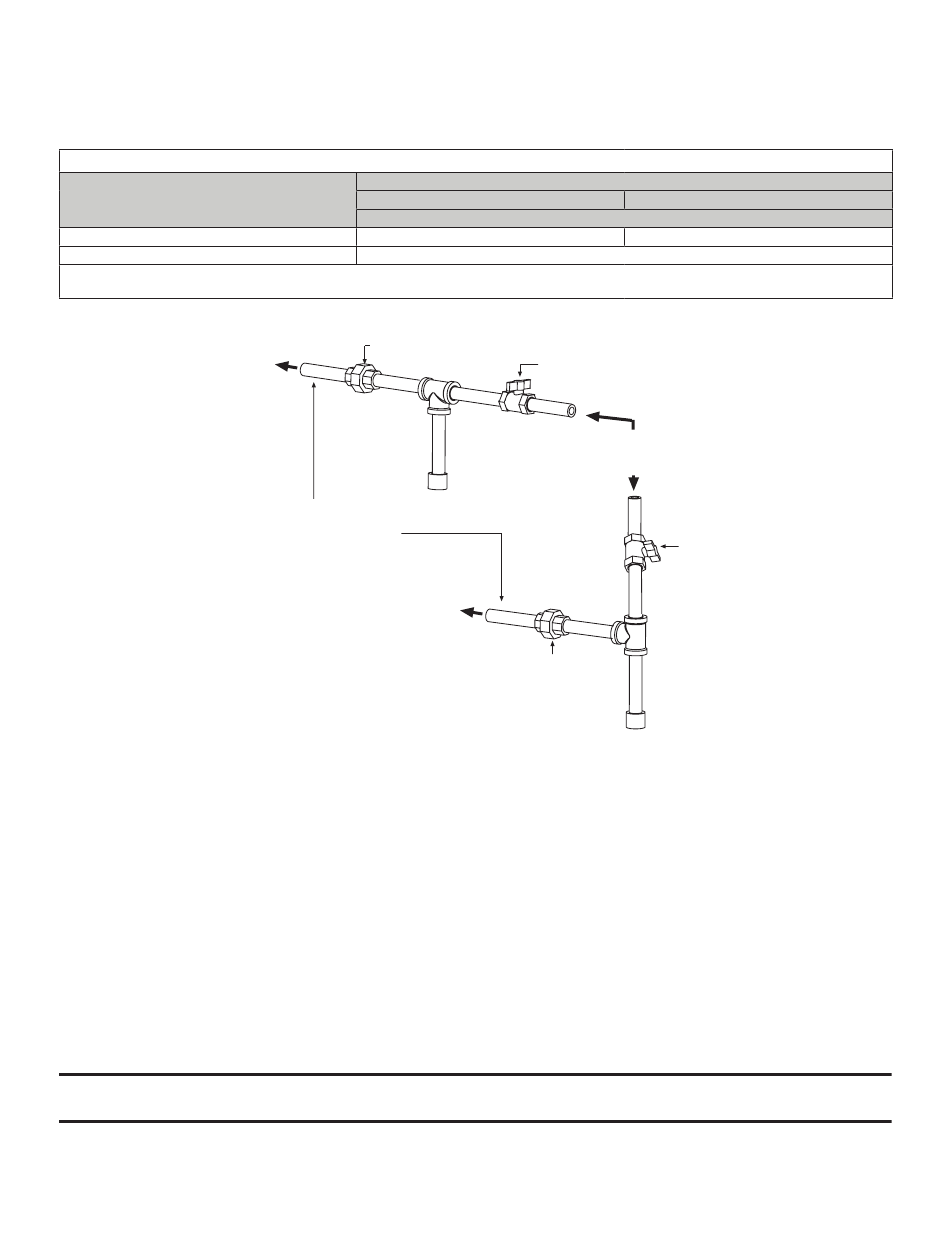

Figure 22. Raccordements de gaz
Figure
23) . La purge de condensats doit être régulièrement nettoyée . La tuyauterie sort
Taille de l'unité
125–250
Dimension du raccordement (po)
1/2
1/2
Robinet d'arrêt manuel
Pied
Depuis l'alimentation de gaz
d'égouttement
(horizontal ou vertical)
Raccord-union
300–400
3/4
Robinet
d'arrêt manuel
Pied
d'égouttement
