Connexions d'air de ventilation/combustion – suite
Exigences de ventilation et d'air de combustion pour les installations à ventilation motorisée – suite

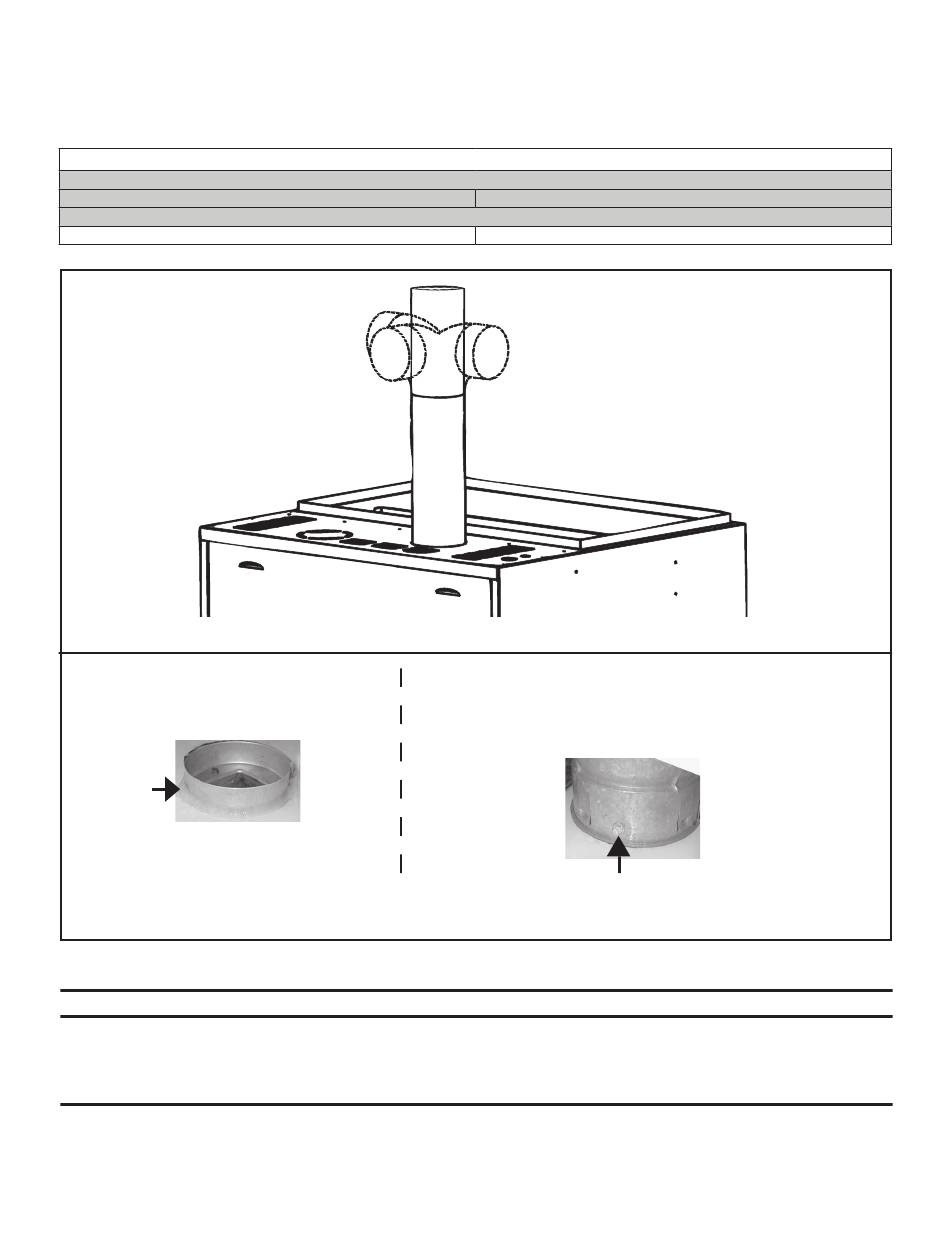

DÉTAIL A: ORIENTATIONS ALTERNATIVES DE L'ÉVACUATION
ÉTAPE 1 : APPLIQUEZ UN CORDON DE SILICONE DE
1/4 PO (6.35 mm) EN CONTINU SUR LA
CIRCONFÉRENCE DU COLLIER DE LA SORTIE
D'ÉVACUATION.
EFFECTUEZ L'ÉTAPE 2 IMMÉDIATEMENT
APRÈS L'ÉTAPE 1.
DÉTAIL B: RACCORDEMENT DE CONDUIT D'ÉVACUATION À DOUBLE PAROI (TYPE B)
Figure 4. Tuyau d'évent pour les installations à ventilation motorisée
• N'installez pas de registres ou tout autre dispositif de restriction des fumées.
• Si vous installez un tronçon d'évacuation à double paroi (1/2 de la longueur du conduit d'évacuation
doit être verticale, au minimum), voir
14
INSTALLATION – SUITE
Tableau 9. Tailles de sorties d'évacuation
150–250
Diamètre (pouces (mm))
5 (127)
ÉTAPE 2 : GLISSEZ LE CONDUIT À DOUBLE PAROI SUR LE COLLIER. LE COLLIER
DOIT SE GLISSER DANS LE CONDUIT INTERNE. ENFONCEZ LE CONDUIT DOUBLE
PAROI FERMEMENT SUR L'ARMOIRE DE L'APPAREIL DE CHAUFFAGE. POUR
IMMOBILISER LE RACCORD, PERCEZ DES TROUS À DISTANCE ÉGALE LES UNS
DES AUTRES TOUT AUTOUR DU CONDUIT ET PLACEZ DES VIS À TÔLE DE 3/4 PO
DE LONG À TRAVERS LE CONDUIT JUSQUE DANS LE COLLIER. NE SERREZ PAS
LES VIS EN EXCÈS.
À LA SORTIE D'ÉVACUATION
REMARQUES :
Figure 4
Taille de l'unité
ÉVACUATION DANS TOUTE POSITION
AU-DESSUS DU PLAN HORIZONTAL
, DÉTAIL B.
300–400
6 (152)
CAUA-IOM-FR (10-22) 235992-D
