• Pour apporter suffisamment d'air de combustion à l'appareil de chauffage, un volume d'air suffisant doit pénétrer
dans l'enceinte où se situe l'équipement pour remplacer l'air expulsé par le circuit d'évacuation des gaz de
combustion de l'appareil . Par le passé, l'infiltration de l'air extérieur compris dans le calcul de pertes thermiques
(changement de l'air en une heure) était considérée comme suffisant . Cependant, les méthodes de construction
modernes, meilleure isolation, pare-vapeurs, meilleurs joints de portes et de fenêtres et meilleur calfeutrage, les
extracteurs d'air nécessitent un apport d'air extérieur par le biais d'ouvertures murales ou de conduits amenés à
la pièce où se situe l'équipement .
• Dans tous les cas, suffisamment d'air doit pouvoir être amené à l'intérieur pour éviter l'établissement d'une pression
négative dans le volume ou la pièce où se situe l'équipement .
• Les exigences d'air de combustion et de ventilation dépendent de l'emplacement de l'appareil, dans un espace
fermé ou non . Un espace confiné est défini comme ayant un volume total <50 pieds cubiques pour 1,000 BTUh
d'appareils installés . Un espace non confiné est défini comme ayant un volume total ≥50 pieds cubiques pour
1,000 BTUh d'appareils installés .
• Prévoyez des ouvertures proches du sol et du plafond pour la ventilation et la circulation d'air de combustion
Figure 3
comme illustré sur la
REMARQUE : Pour plus de détails sur l'approvisionnement en air de combustion dans un espace
fermé, consultez le National Fuel Gas Code ANSI Z223.1a (dernière édition).

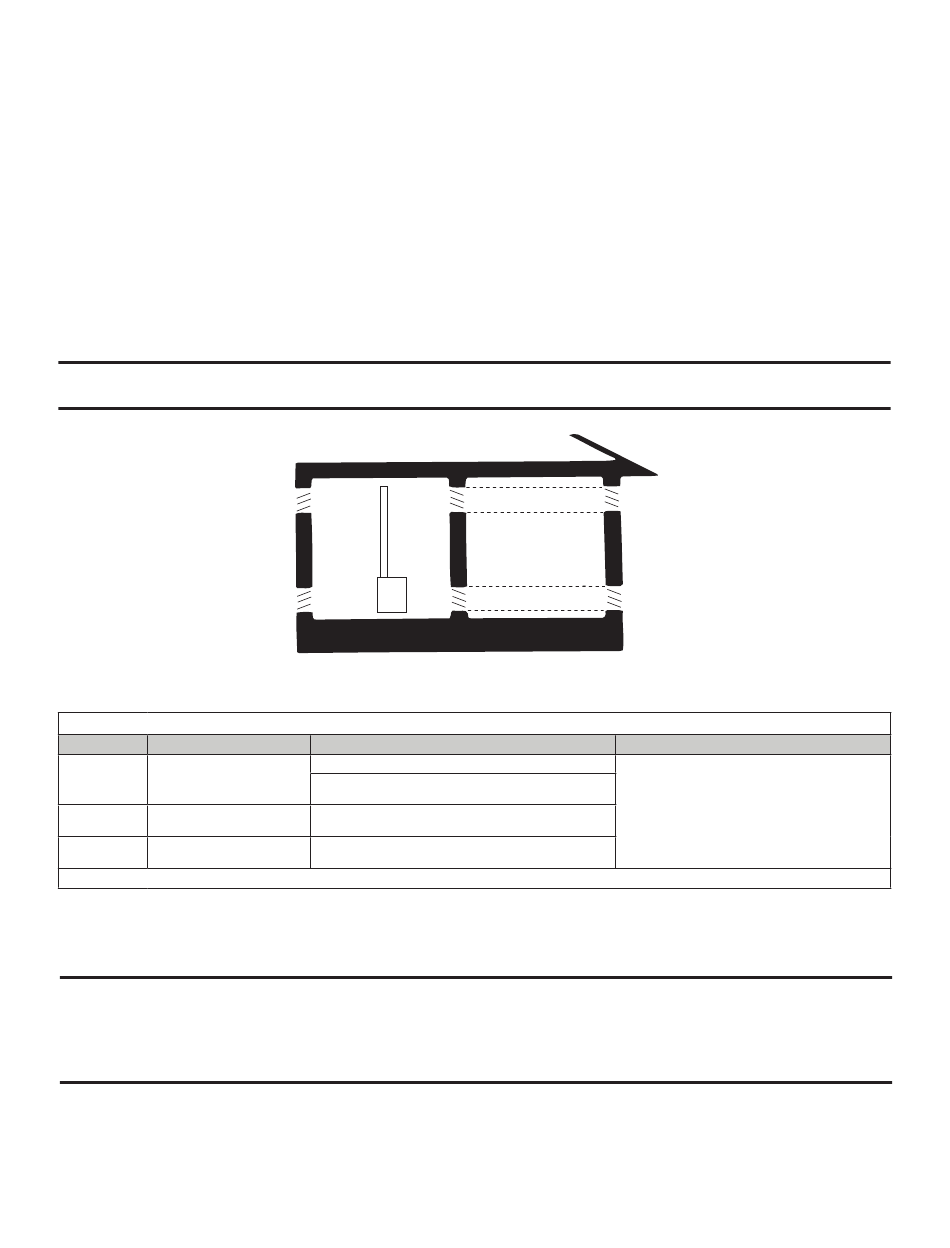

Figure 3. Ouvertures d'air de combustion en espace confiné (se reporter au
Tableau 8. Détermination des besoins en air de combustion en espace confiné
*
Lettre Source d'air
Air provenant de l'intérieur
A
du bâtiment
Air provenant de
B
l'extérieur par un conduit
Air provenant directement
C
de l'extérieur
*
Voir Figure 3 .
• Type de conduit : Tous les conduits sont fournis sur place . Utilisez un conduit d'évacuation approuvé pour les
appareils de catégorie III ou un conduit d'évacuation à simple paroi de calibre 26 (ou d'un diamètre plus gros)
galvanisé ou fait de matériaux résistants à la corrosion .
REMARQUE : Si les règlements locaux l'exigent, installez une section terminale à double paroi sur
un tronçon de conduit d'évacuation à simple paroi ou de catégorie III OU si la moitié ou plus de la
longueur d'évacuation équivalente est verticale, vous pouvez utiliser des conduits d'évacuation
homologués pour appareil de chauffage de catégorie I. Les conduits d'évacuation à simple paroi
ou à double paroi (type B) sont adaptés à un appareil de chauffage de catégorie I.
• Sortie d'évacuation (fumées) : Un conduit droit d'un minimum de 12 pouces (305 mm) est obligatoire à la sortie
de l'évacuation (se référer au
l'évacuation . Le coude raccordé à une portion de conduit droit peut se trouver en toute position, au-dessus du
plan horizontal ou à ce même niveau (voir
CAUA-IOM-FR (10-22) 235992-D
et comme indiqué dans le
C A
ESPACE
CONFINÉ
A
C
Taille d'ouverture requise
1 pouce carré pour 1000 BTUh
Ne doit pas être inférieure à 100 pouces carrés
pour chaque ouverture
1 pouce carré pour 2000 BTUh
1 pouce carré pour 4000 BTUh
Tableau 9) avant d'installer un coude . N'installez jamais de coude directement sur
Figure 4, DÉTAIL A) .
Tableau 8 .
B
B
Calculer les besoins en air de combustion
Ajouter le total BTUh de tous les appareils
dans un espace confiné et diviser par les
chiffres à gauche pour la taille de la surface
libre en pouces carrés de chaque ouverture
Tableau 8)
(haute et bas)
