Connexions d'air de ventilation/combustion – suite
Exigences de ventilation et d'air de combustion pour les installations à ventilation motorisée – suite

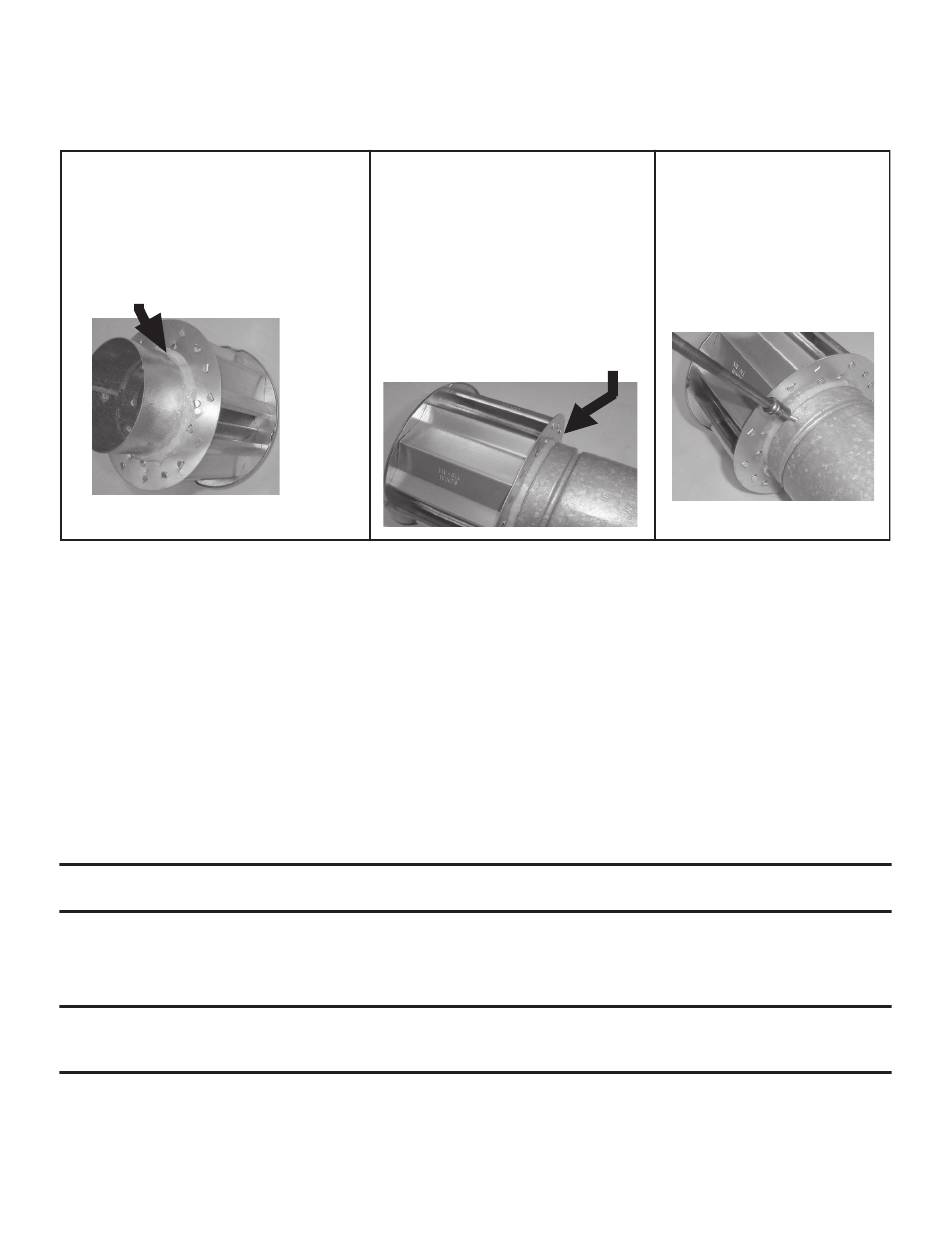

ÉTAPE 1 : APPLIQUEZ UN CORDON
DE SILICONE DE 3/8 PO (9.5 mm) EN
CONTINU SUR LA CIRCONFÉRENCE
DU COLLIER DU CHAPEAU
D'ÉVACUATION. CETTE
APPLICATION SERT À ÉVITER LES
INFILTRATIONS D'EAU À
L'INTÉRIEUR DU TUYAU
D'ÉVACUATION À DOUBLE PAROI.
EFFECTUEZ L'ÉTAPE 2 IMMÉDIATEMENT
APRÈS L'ÉTAPE 1.
Figure 6. Assemblage d'un tuyau à double paroi (type B) au capuchon d'évent
• Support de système d'évacuation : Utilisez des supports incombustibles pour les conduits d'évacuation . Attachez
les conduits en position horizontale tous les 6 pieds (1 .8 mètres) . Attachez les conduits d'évacuation en position
verticale à double paroi de type B ou de catégorie III conformément aux exigences du fabricant des conduits .
Attachez les conduits en position verticale à simple paroi selon les règles de l'art de l'industrie . Ne fixez pas les
conduits d'évacuation à l'appareil de chauffage pour les supporter, qu'ils soient horizontaux ou verticaux .
• Condensation : Toute section de conduit de ventilation à simple paroi exposée à l'air froid ou passant dans une
zone non chauffée ou dans une zone où la température ambiante est inférieure ou égale à 45°F/7°C doit être
isolée sur toute sa longueur avec un isolant laine de verre à doublure métallique de 1/2 pouce et d'une densité de
1-1/2# . En cas de conditions climatiques extrêmes, installez une purge de condensats .
• Terminal d'évacuation (conduit et chapeau d'évacuation) : Le système d'évacuation doit être terminé par
un type de chapeau de ventilation conforme à une utilisation avec cet appareil de chauffage . Le chapeau de
ventilation doit être de la même dimension que le conduit d'évacuation . Nous vous recommandons d'utiliser le
chapeau d'évacuation disponible avec cet appareil de chauffage (option CC1) . Utiliser un autre type de chapeau
d'évacuation peut provoquer des nuisances ou des conditions dangereuses .
REMARQUE : Le conduit de terminal d'évacuation peut être soit à simple paroi, soit à double paroi
(type B).
• Options de terminal d'évent : Les terminaux d'évent pour les installations à ventilation motorisée utilisant le
capuchon d'évent CC1 en option sont illustrés à la
(configurations d'évent horizontal) . Reportez-vous au
d'évent .
REMARQUE : Un chapeau de ventilation est requis. Conservez un dégagement minimal de 12
pouces (305 mm) entre le mur et le chapeau de terminal d'évacuation afin de se garder une bonne
stabilité en présence de vent.
16
INSTALLATION – SUITE
ÉTAPE 2 : POSITIONNEZ LE COLLIER DU
CHAPEAU D'ÉVACUATION À L'INTÉRIEUR
DE LA PAROI INTERNE DU CONDUIT À
DOUBLE PAROI. INSÉREZ LE PLUS
PROFONDÉMENT POSSIBLE. APPLIQUEZ
UNE QUANTITÉ ADDITIONNELLE DE
SILICONE AFIN DE SCELLER
COMPLÈTEMENT LE JOINT ENTRE LE
CHAPEAU D'ÉVACUATION ET LE TUYAU
À DOUBLE PAROI. CETTE APPLICATION
EST NÉCESSAIRE POUR ÉVITER LES
INFILTRATIONS D'EAU À L'INTÉRIEUR DU
TUYAU À DOUBLE PAROI.
Figure 7
(configurations d'évent vertical) et à la
Tableau 11
ÉTAPE 3 : FIXEZ SOLIDEMENT LE
CHAPEAU DU TERMINAL
D'ÉVACUATION AU CONDUIT À
DOUBLE PAROI EN PERÇANT LE
COLLIER DU CHAPEAU
D'ÉVACUATION ET EN UTILISANT
UNE LONGUE VIS À TÔLE DE 3/4
PO (19.05 MM). NE SERREZ PAS
LES VIS EN EXCÈS.
pour les dégagements horizontaux des bornes
