FONCTIONNEMENT
16. ALLUMAGE DU COMPRESSEUR
Après l'activation du pressostat (6) et le
placement des disjoncteurs FA13 (11) et
FA14 (12) en position I, les pompes à air du
compresseur s'allument de façon séquentielle
(les pompes à air de la seconde colonne ou
du second rayon réagissent avec un retard de
2
s).
Le
disjoncteur
d'interrupteur principal.
Les pompes à air s'allument (≤ 6 bars) et
s'éteignent ( ≥ 8 bars) automatiquement et
sont contrôlées par le contrôleur LOGO ! (13)
et le pressostat (6) en fonction de la
consommation d'air comprimé.
Si la température de surface du moteur
dépasse 40 °C, les commutateurs de
température (10) allument automatiquement

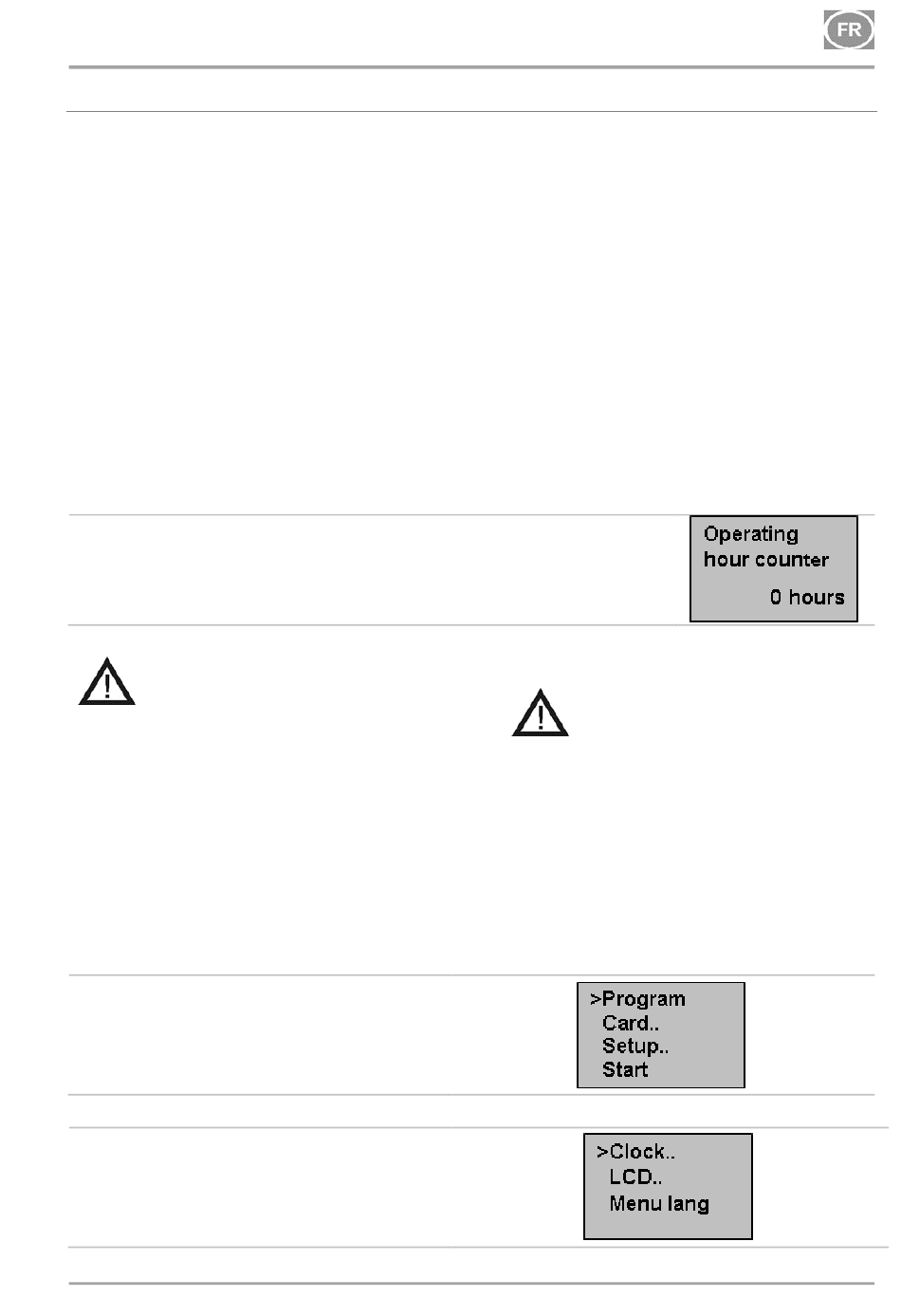

Les paramètres de cette unité ne nécessitent normalement aucune
configuration. Le témoin LED sur le module d'extension doit être illuminé
en vert lorsque l'équipement est branché à sa source d'alimentation et
l'écran doit afficher les heures de fonctionnement en cours.
Suivez les instructions fournies dans le
Chapitre 18 si le témoin n'est pas vert.
Si les heures de fonctionnement ne s'affichent
pas, il est possible que le compresseur ait été
débranché
de
l'alimentation
longtemps et qu'il soit nécessaire de le
L'écran affiche le menu principal.
Appuyez sur ▲ ou ▼ pour déplacer
le curseur « > » à l'écran sur Setup..
puis appuyez sur ,OK pour confirmer
L'écran affiche le menu principal
Appuyez sur ▲ ou ▼ pour déplacer
le curseur « > » à l'écran sur Clock..
puis appuyez sur ,OK pour confirmer
04/2022
FA13
(11)
sert
Les
heures
affichées ici sont
uniquement
fournies
à
titre
indicatif.
pendant
les
ventilateurs
compresseur, puis les éteignent lorsque la
température diminue jusqu'à atteindre environ
32°C.
16.1. Contrôleur LOGO!
Ce contrôleur commande les soupapes du
compresseur et du sécheur, surveille et
signale les alertes (comme décrit ci-dessous)
et affiche le nombre d'heures d'utilisation. Il se
compose d'un module de base et d'un module
d'extension. Le module de base inclut un
écran et des boutons curseur (de commande)
▲, ▼, ►, ◄, OK et ESC. Le module
d'extension dispose de témoins LED pour
RUN et STOP.
redémarrer.
Ce contrôleur n'est pas en
mesure de conserver l'heure et
les données s'il est coupé de
l'alimentation pendant plus de
80 h. Ces données doivent être
configurées lors de la première
mise
l'équipement ou bien suite à
une période prolongée de mise
hors service.
37
de
refroidissement
en
service
NP-DK50-Nx2VTM-AD-FR-6_04-2022
