Communication
Un port USB et un port RS-232 sont disponibles pour permettre
la communication entre l'UPS et un ordinateur/une station à
distance. Seul un port de communication peut être actif à la fois et
la priorité est donnée au port USB.
Une fois le câble de communication installé, le logiciel de gestion
de l'alimentation peut échanger des informations avec l'UPS. Le
logiciel collecte les informations de l'UPS et indique le statut de
l'appareil, la qualité d'alimentation du secteur et l'autonomie de
batterie des unités.
En cas de panne d'alimentation et d'un arrêt prévu de l'UPS
en raison d'une autonomie de batterie faible, le système de
surveillance est capable d'enregistrer les données de la charge et
d'initialiser l'arrêt de l'équipement raccordé à l'UPS.
5.1 Port RS-232
L'UPS est équipé d'un port RS-232 pour la surveillance, le
contrôle et la mise à jour du microprogramme de l'UPS. Pour
établir la communication entre l'UPS et un ordinateur, raccordez
une extrémité du câble de communication série au port RS-232
de l'UPS et l'autre extrémité au port RS-232 d'un ordinateur.
Les broches du câble pour le port de communication RS-232
sont décrites à la figure 39 et dans le tableau 9.

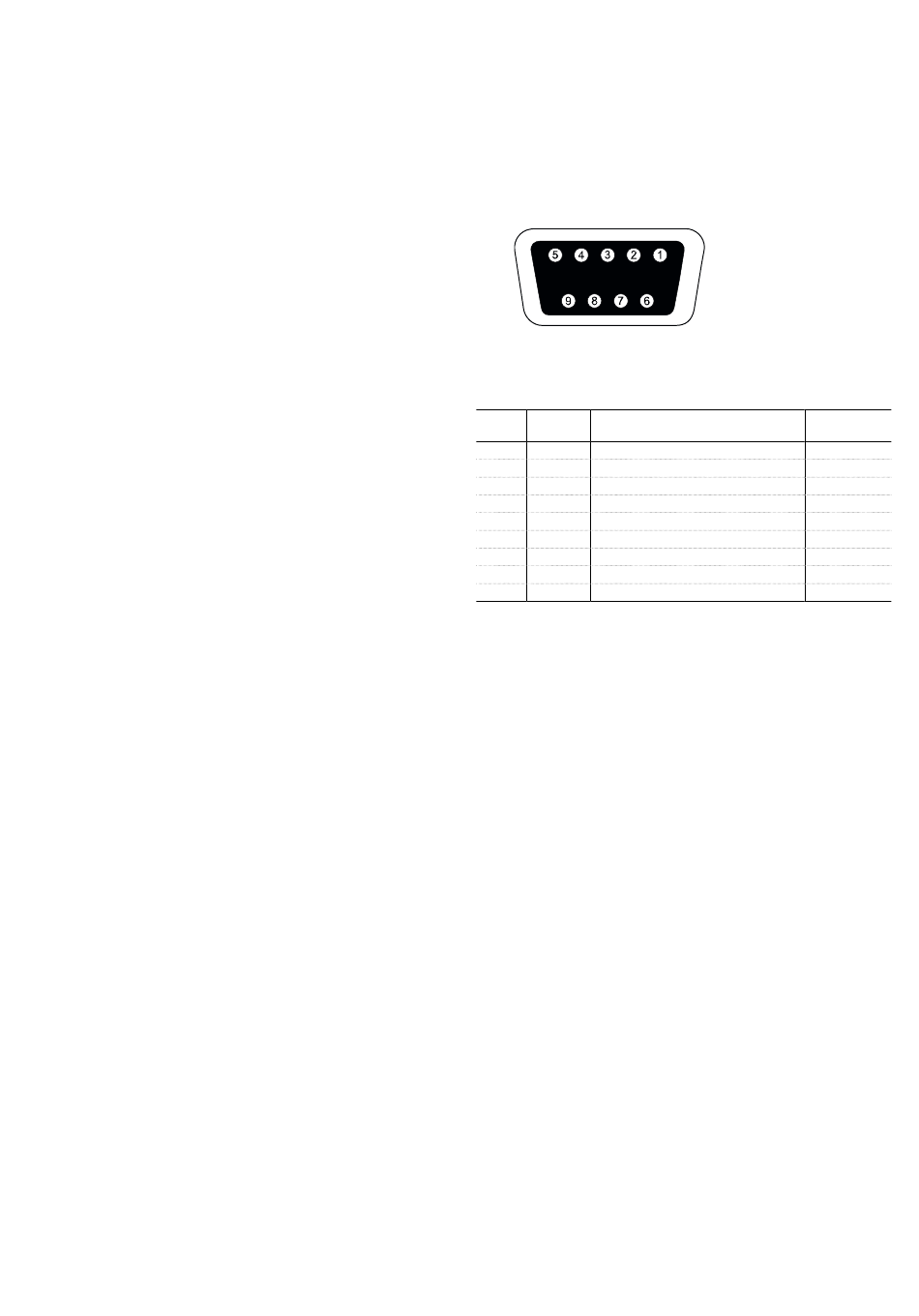

Figure 39 : Port de communication RS-232 (connecteur DB-9)
Broche Nom du
Fonction
signal
1
DCD
Signal de batterie faible
2
RxD
Transmission vers un appareil externe
3
TxD
Réception depuis un appareil externe
4
DTR
PnP depuis un appareil externe
5
GND
Signal commun
6
DSR
Vers un appareil externe
7
RTS
Aucune connexion
8
CTS
Sur signal de batterie
9
RI
Alimentation V
Tableau 9 : Affectation des broches du port de communication
5.2 Port USB
L'UPS peut communiquer avec les ordinateurs certifiés USB sur
lesquels le programme de gestion de l'alimentation est exécuté.
Pour établir la communication entre l'UPS et un ordinateur,
raccordez le câble USB au port USB de l'UPS. Raccordez l'autre
extrémité du câble au port USB d'un ordinateur.
Manuel d'utilisation | PowerValue 11 RT 6-10 kVA 35
