3.7 Mise en parallèle des unités
Jusqu'à 2 unités d'UPS peuvent être raccordées en parallèle avec
le système PowerValue 11 RT 6-10 kVA afin d'obtenir le partage et
la redondance de l'alimentation.
3.7.1
Conditions de câblage de sortie
Les conditions suivantes doivent être remplies pour le câblage de
sortie :
•
Lorsque la distance entre l'UPS en parallèle et le panneau du
disjoncteur est inférieure à 10 mètres, la différence de longueur
entre les câbles d'entrée et de sortie de l'UPS doit être inférieure
à 20 %.
•
Lorsque la distance entre l'UPS en parallèle et le panneau du
disjoncteur est supérieure à 10 mètres, la différence de longueur
entre les câbles d'entrée et de sortie de l'UPS doit être inférieure
à 5 %.
3.7.2
Installation d'un nouveau système en parallèle
Pour installer un nouveau système d'UPS en parallèle :
1.
Préparez les câbles d'entrée et de sortie, les disjoncteurs
d'entrée et de sortie ainsi que le câble parallèle. Pour plus
d'informations, consultez le chapitre 3.4.2
2.
Raccordez les unités en parallèle à l'aide du câble de
communication 15 broches fourni avec l'UPS.
3.
Raccordez les modules de batterie externe indépendamment
sur chaque UPS.
4.
Raccordez les câbles d'entrée et de sortie comme indiqué
dans la figure 27. Tous les disjoncteurs doivent être ouverts.
disjoncteur
d'entrée

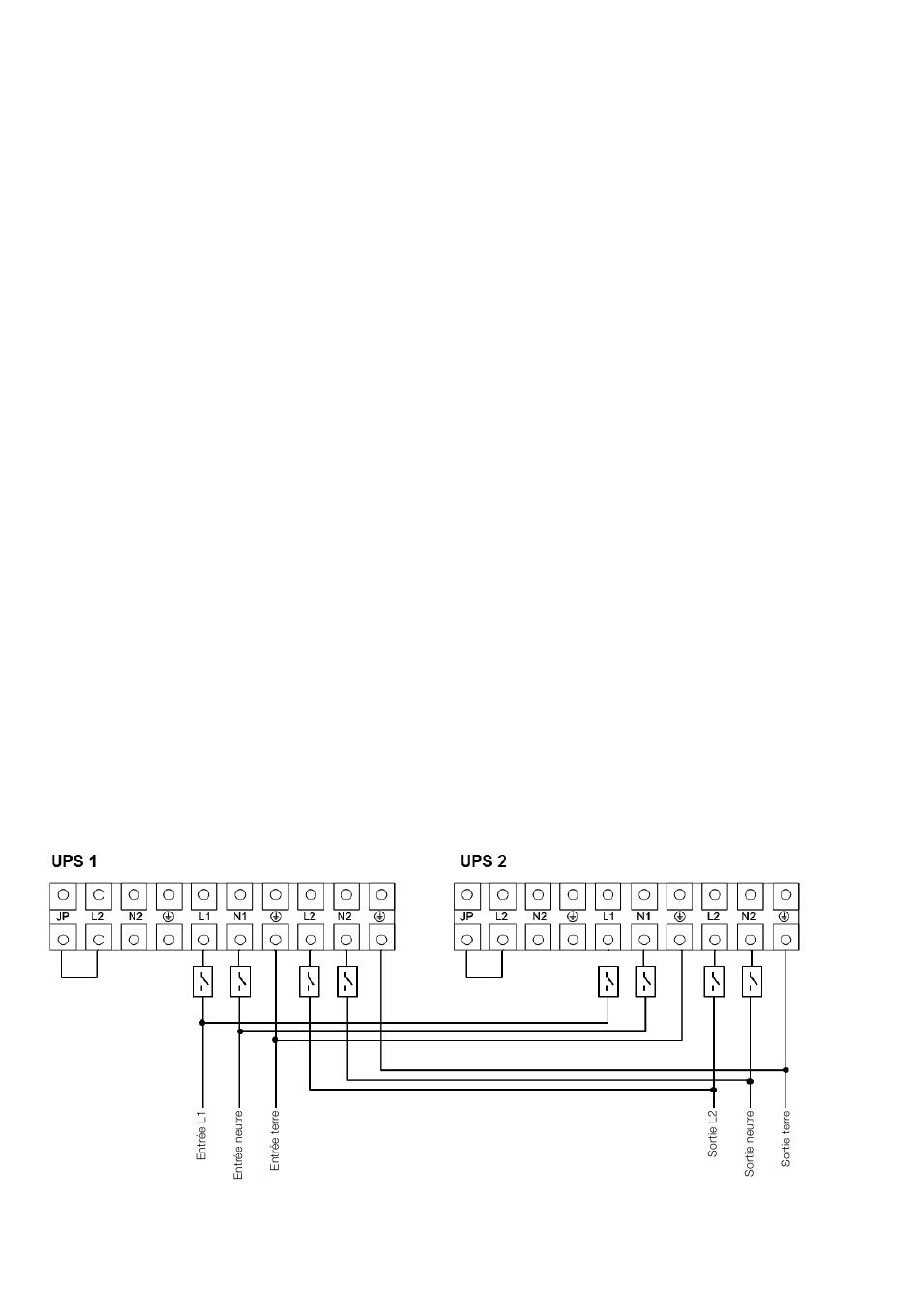

Figure 27 : Schéma de câblage de système en parallèle – PowerValue 11 RT
6 kVA et 10 kVA
disjoncteur
disjoncteur
de sortie
d'entrée
disjoncteur
de sortie
Manuel d'utilisation | PowerValue 11 RT 6-10 kVA 21
