Transformateur
TGBT1
TGBT2
Transformateur

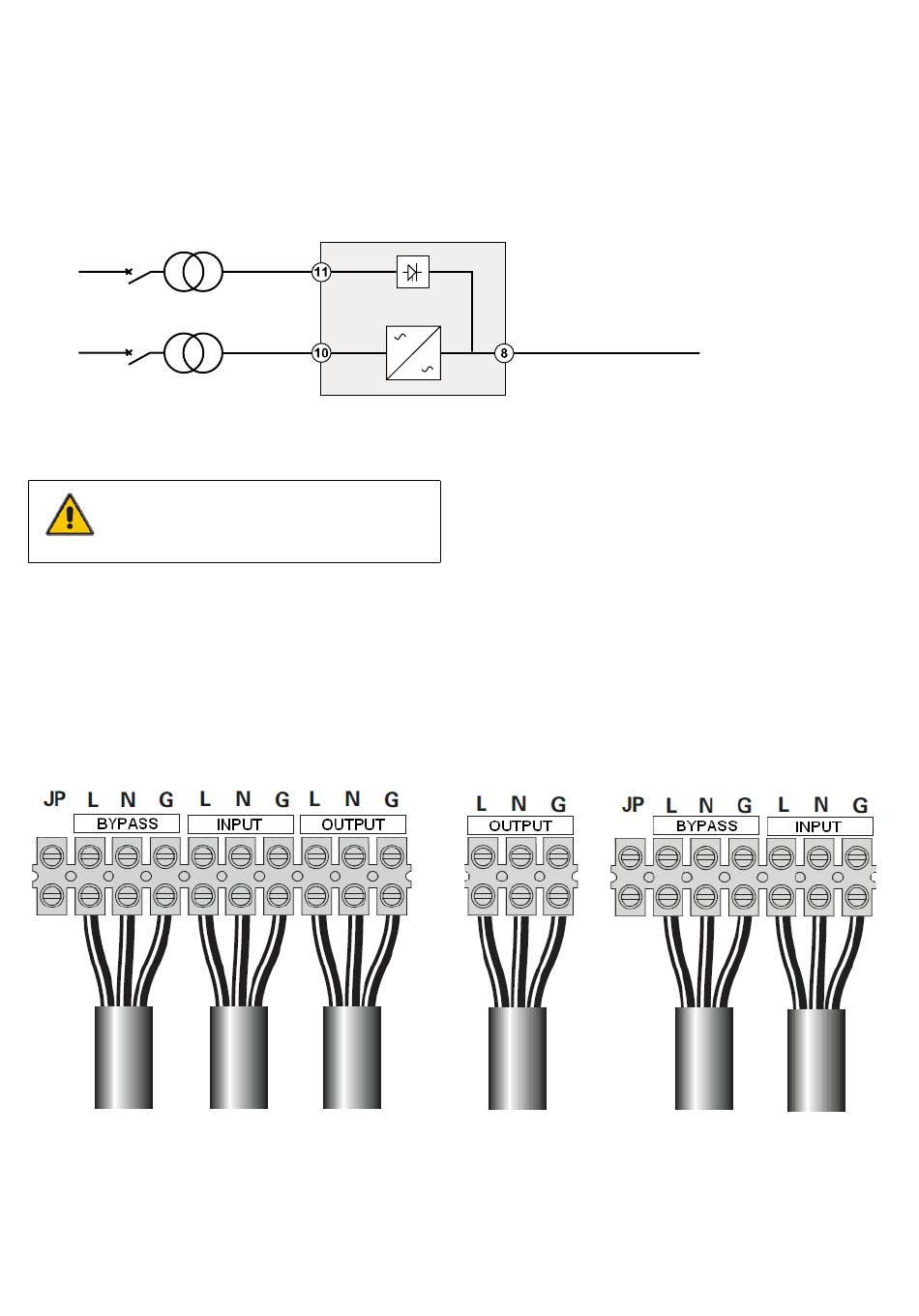

Figure 20 : UPS avec transformateur raccordé aux entrées normale et de by-pass
VÉRIFIEZ QUE LE CÂBLE DE MISE À LA TERRE EST
BRANCHÉ.
ATTENTION
Pour raccorder les câbles de l'UPS :
1.
Vérifiez que le cavalier JP est déconnecté.
2.
Raccordez les câbles d'entrée, de sortie et de by-pass.
Utilisez des outils et des épissures appropriés pour vous assurer
que les câbles et les blocs de jonctions sont bien en contact.
Figure 21 : Raccordements d'alimentation d'entrée double pour les unités 6 kVA
18 PowerValue 11 RT 6-10 kVA | Manuel d'utilisation
By-pass CA
CA normal
Figure 22 : Raccordements d'alimentation d'entrée double pour les unités 10 kVA
Charge
