4.1.2 Écran LCD
L'écran LCD indique un aperçu du statut de l'UPS :
– Entrée
– Sortie
– Batterie
– Paramètres de charge
–

Mode de fonctionnement

– Paramètres de tension
– Fréquence
– Présence de by-pass
L'écran possède deux couleurs de rétro-éclairage principales.
En mode de fonctionnement normal, l'arrière-plan est bleu et le
texte est blanc. En cas d'alarme critique, la couleur d'arrière-plan
devient orange et le texte noir.
Un signal sonore indique le statut de l'UPS. Le tableau 5
répertorie la signification des différents signaux sonores
État de l'UPS Statut de l'alarme
Défaut actif En continu
Avertissement actif Bip chaque seconde
Batterie UPS sur batterie : Bip toutes les 4 secondes
Batterie faible : bip chaque seconde
By-pass Bip toutes les 2 minutes
Surcharge Deux bips par seconde
Tableau 5 : Définition des alarmes
Lors du démarrage, l'écran LCD indique le statut de l'UPS. L'UPS
revient à cet écran par défaut lorsqu'aucun bouton n'a été activé
pendant 15 minutes.
L'écran de statut indique les informations suivantes :
• Le résumé de statut, comprenant notamment le mode de
fonctionnement et les informations relatives à la charge
• Le statut de l'alarme, le cas échéant (y compris les informations
de défaut et d'avertissement)
• Le statut de la batterie et du chargeur (y compris la tension de
la batterie, le niveau de charge et le statut du chargeur)
• Informations relatives à la session actuelle
26 PowerValue 11 RT 6-10 kVA | Manuel d'utilisation
Mode de
fonctionnement
Informations
d'entrée secteur

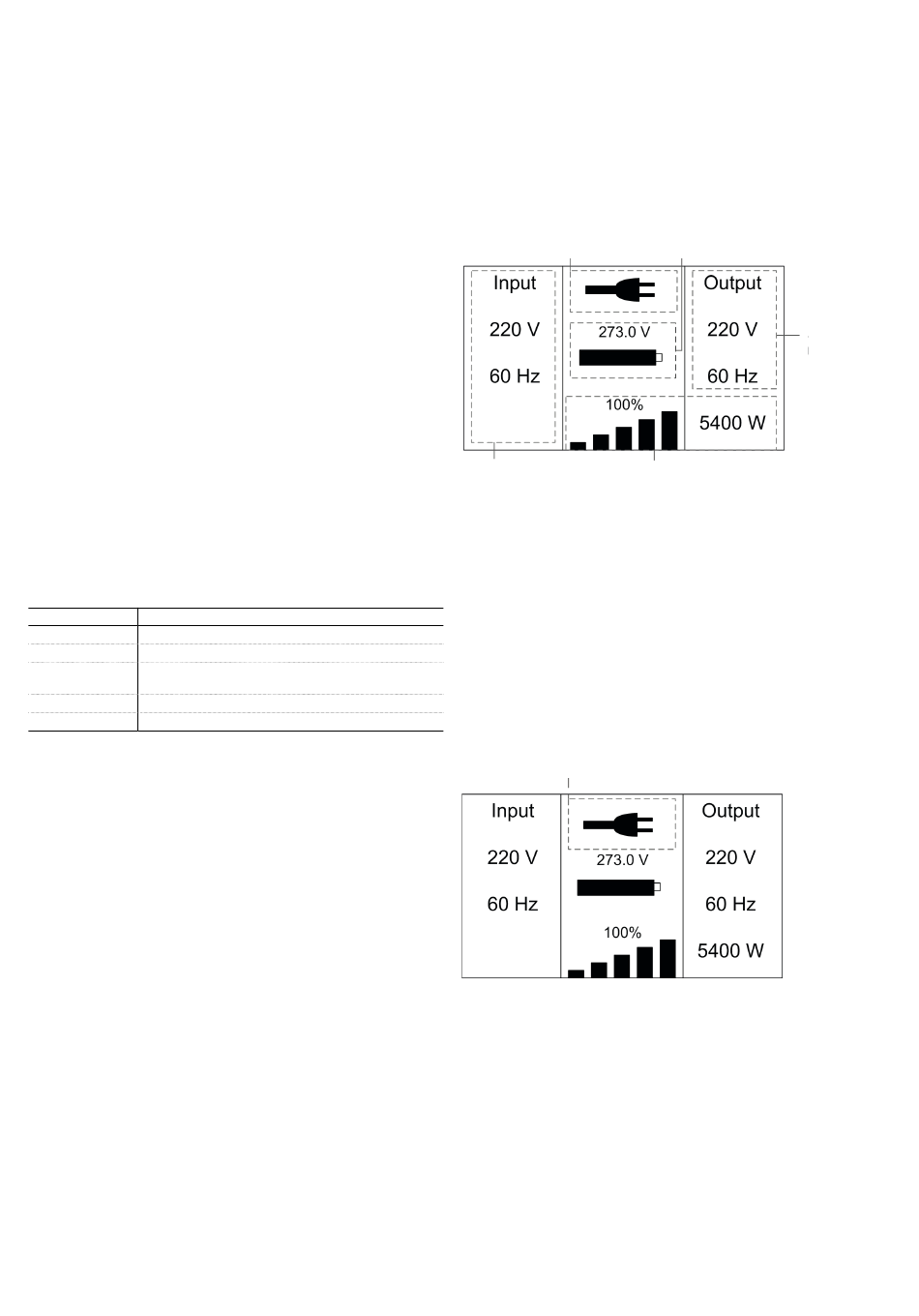

Figure 30 : L'écran LCD par défaut
Pour plus d'informations sur l'utilisation de l'écran LCD,
consultez le chapitre 4.4.
4.2 Mode de fonctionnement
Les symboles indiquent le statut et le mode de fonctionnement de
l'UPS Les symboles apparaissent à la position indiquée dans la
figure 31.
Mode de
fonctionnement
Figure 31 : Mode de fonctionnement
Informations de
la batterie
Information de
la sortie d'UPS
Informations
de la charge
