Raccordements d'alimentation d'entrée unique
Dans la configuration d'alimentation d'entrée unique, il n'y a
qu'une seule entrée CA dans l'UPS (onduleur et by-pass).
Tableau général
basse tension
(TGBT)

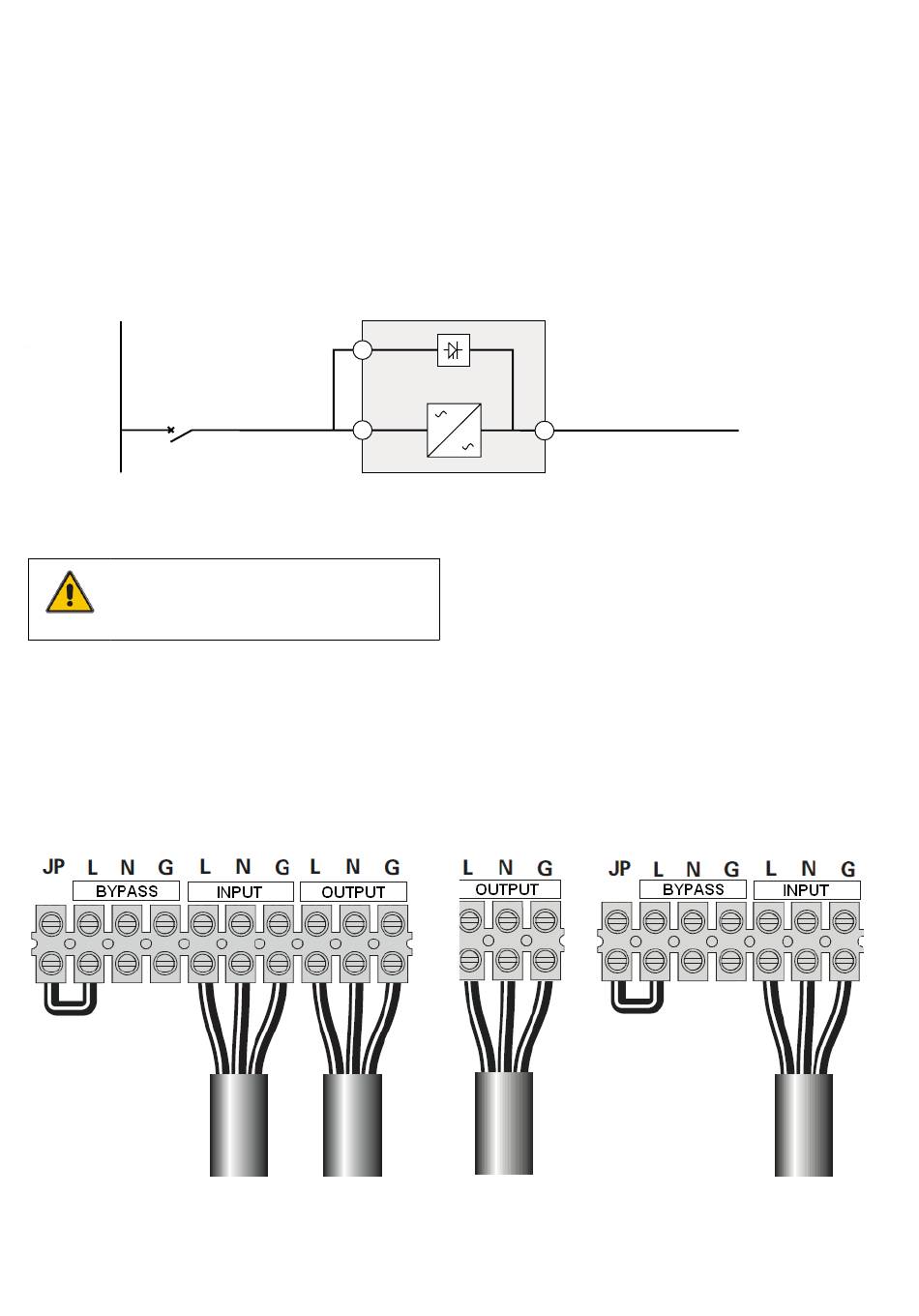

Figure 14 : Schéma de l'UPS avec alimentation d'entrée unique
VÉRIFIEZ QUE LE CÂBLE DE MISE À LA TERRE EST
BRANCHÉ.
ATTENTION
Pour raccorder les câbles de l'UPS :
1.
Raccordez un cavalier entre les bornes JP et L.
2.
Raccordez les câbles d'entrée et de sortie.
Utilisez des outils et des épissures appropriés pour vous assurer
que les câbles et les blocs de jonctions sont bien en contact.
Figure 15 : Raccordements d'alimentation d'entrée unique pour les unités 6 kVA
16 PowerValue 11 RT 6-10 kVA | Manuel d'utilisation
By-pass CA
CA normal
Figure 16 : Raccordements d'alimentation d'entrée unique pour les unités 10 kVA
Charge
