VERROUILLAGE DE LA TÊTE
DE COUPE À LA POSITION
BASSE

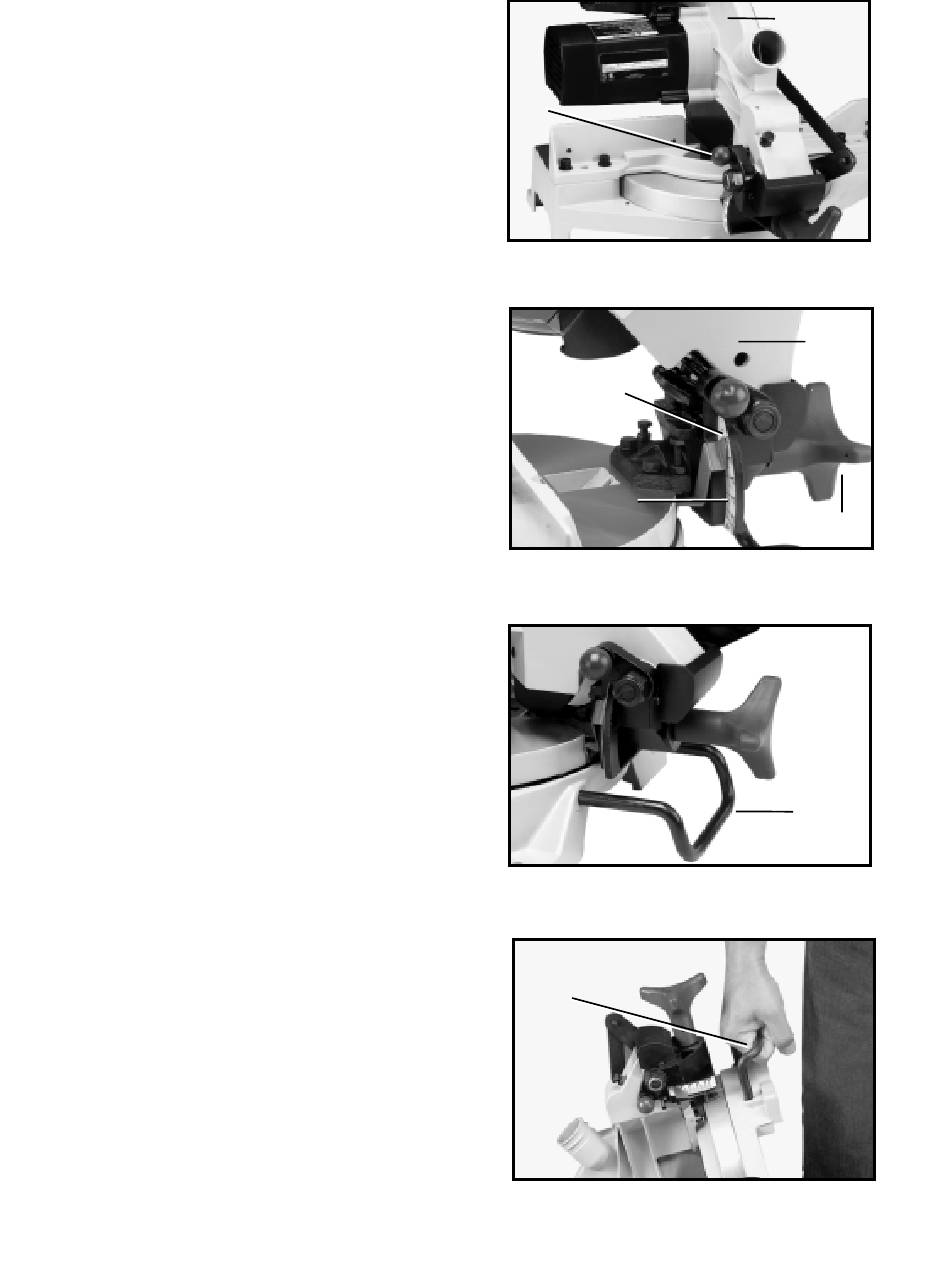

Lors du transport de la scie, la tête de coupe doit toujours être
verrouillée à la position basse. Abaissez le bras de coupe (A) fig. 18,
et poussez la cheville de blocage (B) jusqu'à ce que l'autre
extrémité de celle-ci s'engage dans le trou du bras de coupe.
IMPORTANT : LE TRANSPORT DE LA SCIE À ONGLETS PAR LA
POIGNÉE AVEC INTERRUPTEUR POURRAIT LA DÉSALIGNER.
TOUJOURS SOULEVER LA SCIE PAR SA BASE OU SA
POIGNÉE DE TRANSPORT (voir figure 21).
INCLINAISON DE LA TÊTE DE
COUPE POUR LA COUPE EN
BISEAU
La tête de coupe de votre scie à onglets composés peut être
inclinée pour scier à n'importe quel angle de coupe en biseau à
partir d'une coupe verticale à 90° jusqu'à une coupe en biseau à
gauche de 45°. Desserrez la manette de verrouillage pour la coupe
en biseau (A) fig. 19, inclinez le bras de coupe (B) à l'angle désiré
et resserrez la manette de verrouillage (A).
Des butées positives sont fournies pour positionner rapidement la
lame de scie à 90 et à 45° par rapport à la table. Reportez-vous à
la section dans cette notice intitulée «RÉGLAGE DES BUTÉES
POSITIVES DE COUPE EN BISEAU À 90 ET 45°». L'angle de
coupe en biseau de la tête de coupe est déterminé par la position
de l'aiguille (C) fig. 19, sur l'échelle graduée (D).
De plus, un indicateur triangulaire est fourni sur l'échelle de coupe
en biseau à 33,9° pour couper des corniches. Reportez-vous à la
section «COUPE DES CORNICHES» dans cette notice.
SOUTIEN
ARRIÈRE/POIGNÉE DE
TRANSPORT
Une barre de soutien arrière (A) fig. 20, est fournie pour
empêcher la machine de culbuter vers l'arrière lorsque la tête
de coupe est relevée après une coupe. Pour un soutien
maximum, la barre (A) doit être tirée aussi loin que possible
avant de réaliser une coupe.
La barre de soutien (A) fig. 21 sert également au transport de
la machine.
B
C
D
A
10
A
Fig. 18
B
A
Fig. 19
A
Fig. 20
Fig. 21
