Sortie relais
Le BW100 fournit un relais SPDT attribuable à une des fonctions d'alarme suivantes, via
le paramètre P100 :
•
débit :
•
zéro auto. : alarmes relais lorsque l'étalonnage du zéro est hors plage
•
vitesse :
•
charge :
•
erreur :
•
Se reporter à
A l'exception de l'alarme 'zéro automatique' et 'erreur' , les points de consigne d'alarme
haute et basse (P101 et P102 respectivement) sont nécessaires et doivent être
programmés en respectant l'unité de mesure applicable.
La commande on / off des points de consigne est amortie via le paramètre P080
(amortissement) et l'hystérésis programmable (P117). Cet amortissement empêche les
pertubations parasites aux relais, associées aux variations. Le relais est normalement
alimenté ; le contact normalement fermé (n.f.) est donc maintenu ouvert. En cas d'alarme,
le relais est désexcité et le symbole d'alarme est affiché sur le LCD du BW100. Le relais
et le symbole sont maintenus en état d'alarme jusqu'au bi-passement de l'alarme.

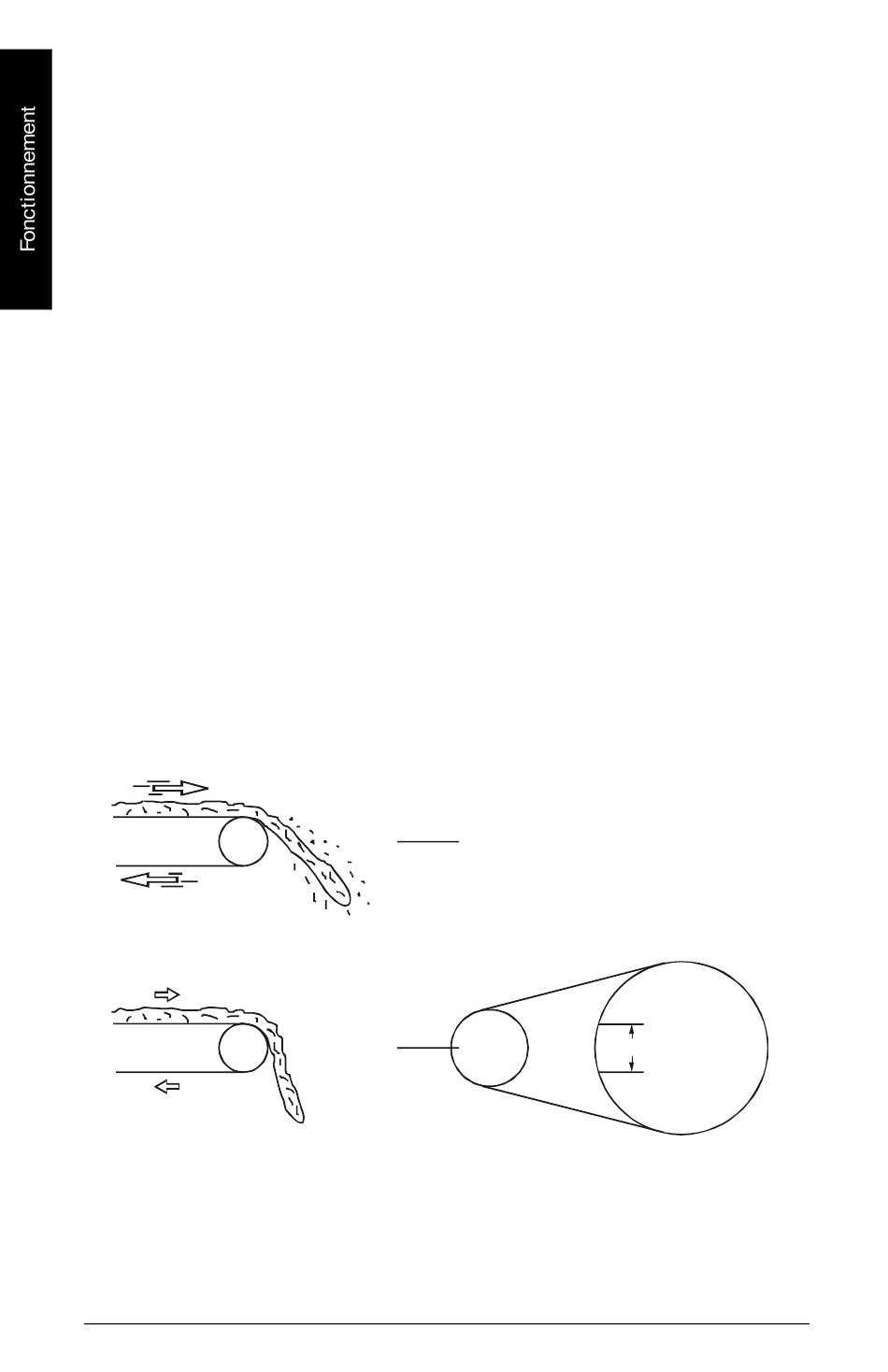

Exemple :
P014 = 2m/s, vitesse de référence
P100 = 3, vitesse de la bande
P101 = 100% (2m/s)
2 m/s
0.4 m/s
Page 44
alarmes relais lors d'un débit haut et/ou bas
alarmes relais lors d'une vitesse haute et/ou basse
alarmes relais lors d'une charge haute et/ou basse
alarme relais pour toute condition d'erreur.
Dépannage
, page 65.
Milltronics BW100 - Manuel d'utilisation
Haut
100%
Bas
2%
20%
Alarme ON : relais désexcité
Alarme OFF
22%
Alarme ON
20%
7ML19985DJ11
